此次組合可插入具有內側和外側草坪林蔭道的混凝土人行道連接。
貼附
貼附點位於內側林蔭道的內側邊緣處。通常將城市的人行道次組合貼附到路緣背面或鋪面邊緣。
輸入參數
注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。
|
參數 |
描述 |
類型 |
預設 |
|---|---|---|---|
|
側 |
指定在貼附點的右側或左側插入次組合。 |
左/右 |
右 |
|
內側林蔭道寬度 |
內側草地林蔭道的寬度 |
正數 |
0.0 |
|
人行道寬度 |
混凝土人行道的寬度 |
正數， 非零 |
1.5 m 5.0 ft |
|
外側林蔭道寬度 |
外側草地林蔭道的寬度 |
正數 |
0.0 |
|
百分比坡度 |
人行道和草坪的百分比坡度。正坡度表示從貼附點向上。 |
數字 |
2 (%) |
|
深度 |
人行道混凝土的深度 |
正數 |
0.100 m 0.333 ft |
行為

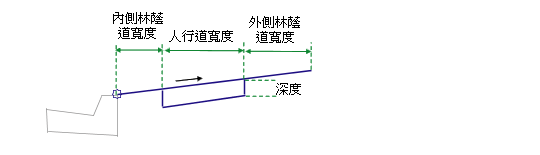

從貼附點以指定的坡度向外插入內側草坪、人行道和外側草坪林蔭道連接。透過指定零寬度可以省略草坪。
可以選擇性地透過貼附到偏移定線取得多個元素寬度。另外，可以透過連接到偏移縱斷面得出人行道橫向坡度。
目標參數
本部分列示了此次組合中可以被對映至一個或多個目標物件 (例如圖面中的地形、定線或縱斷面物件) 的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。
|
參數 |
指定的類型 |
狀態 |
|---|---|---|
|
內側林蔭道寬度 |
可以用於取代固定的「內側林蔭道寬度」，並將人行道內側邊緣與偏移定線關聯。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。 |
可選 |
|
人行道寬度 |
可以用於取代固定的人行道寬度，並將人行道外側邊緣與偏移定線關聯。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。 |
可選 |
|
外側林蔭道寬度 |
可以用於透過偏移定線來取代固定的「外側林蔭道寬度」。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。 |
可選 |
輸出參數
無。
配置模式作業
在配置模式中，此次組合將根據指定的輸入參數值來顯示林蔭道和人行道。
點、連接和造型代碼
|
點/連接 |
字碼 |
描述 |
|---|---|---|
|
P2 |
Sidewalk_In |
完工整地地形上的人行道內側邊緣 |
|
P3 |
Sidewalk_Out |
完工整地地形上的人行道外側邊緣 |
|
L1 |
Top 草坪 Datum |
|
|
L2 |
Top Sidewalk |
|
|
L3 |
Top 草坪 Datum |
|
|
L4 – L6 |
Sidewalk Datum |
|
|
S1 |
Sidewalk |
人行道混凝土區域 |

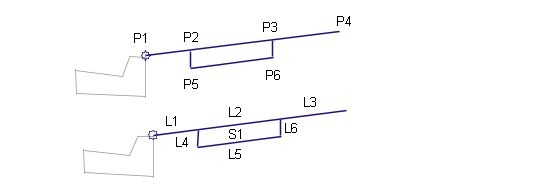

編碼圖
