帶有垂直基層的路肩

貼附

貼附點位於鋪路路肩的內側邊緣，鋪路路肩通常位於外側車道邊緣。

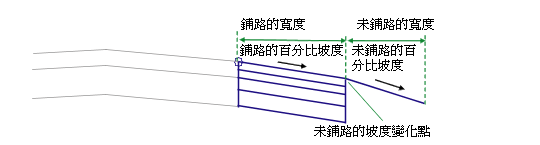

輸入參數

注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
側	指定在貼附點的右側或左側插入次組合。	左/右	右
鋪路的寬度	從貼附點到鋪路路肩邊緣的寬度	數字	2.4 m 8.0 ft
使用超高坡度	指定對路肩的已鋪路部分使用基準線定線上定義的超高規格中的超高坡度。	選取清單：否左側外部路肩左側內部路肩右側內部路肩右側外部路肩	否
路肩坡度方向	指定將路肩坡度方向設為遠離路拱或向路拱	選取清單：遠離路拱向路拱	遠離路拱
預設鋪路坡度	如果未指定超高坡度，則為預設鋪路路肩坡度。	數字，坡度比	-6.000%
未鋪路連接的處理	確定何時插入路肩的未鋪路部分或是否插入路肩的未鋪路部分。值應為以下之一：代碼：處理 1：永遠使用 2：僅當路肩處於挖方中時使用 3：僅當路肩處於挖方中，或處於超高高側上的填方中時使用。	數字，1 - 3	1
未鋪路的寬度	路肩未鋪路部分的寬度。設定為零以省略未鋪路的連接。	正數	1.8 m 6.0 ft
未鋪路的百分比坡度	未鋪路路肩地形的百分比坡度	正數	-6 (%)
未鋪路的最大坡度變化	超高高側上的鋪路部分與未鋪路部分的百分比坡度之間的最大坡度變化	正數	8 (%)
鋪路 1 深度	完工整地地形和鋪路 1 之間的深度 (零表示忽略)	數值 (非負數)	0.025m 0.083 ft
鋪路 2 深度	鋪路 1 和鋪路 2 之間的深度 (零表示忽略)	數值 (非負數)	0.025 m 0.083 ft
基準深度	鋪路 2 和基準之間的深度 (零表示忽略)	數值 (非負數)	0.100 m 0.333 ft
基層深度	基準和基層之間的深度 (零表示忽略)	數值 (非負數)	0.300 m 1.0 ft

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件 (例如圖面中的地形、定線或縱斷面物件) 的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	指定的類型	狀態
鋪路的寬度	可以用於取代固定的「鋪路的寬度」，並將路肩邊緣與偏移定線關聯。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。	可選
邊坡地形	用於確定鋪路路肩的外側邊緣是處於挖方中還是處於填方中。如果「未鋪路連接的處理」為 1，則無需此參數。以下物件類型可以用作指定此地形的目標：地形。	視情況而定；如果「未鋪路連接的處理」為 2 或 3，則需要此參數。

輸出參數

參數	描述	類型
路肩寬度	鋪路路肩的寬度	數字
路肩坡度	鋪路路肩的坡度	數字

行為

將使用指定的「鋪路的寬度」、「鋪路的百分比坡度」和材料深度向外插入路肩完工整地地形、鋪路 1、鋪路 2、基準和基層的連接。如果「未鋪路連接的處理」為 1，無倫哪種情況下均插入未鋪路路肩連接。如果處理代碼為 2，則將檢查鋪路路肩的外側邊緣，以確定其是處於挖方還是填方中；僅當其處於挖方中時才插入未鋪路路肩連接。如果處理代碼為 3，將在處於挖方中時，或當鋪路路肩連接的百分比坡度為正值時，使用未鋪路連接。除非「鋪路的百分比坡度」與「未鋪路的百分比坡度」之間的差值超過「未鋪路的最大坡度變化」值，否則以指定的「未鋪路的百分比坡度」插入未鋪路的完工整地地形連接。如果「鋪路的百分比坡度」與「未鋪路的百分比坡度」之間的差值超過「未鋪路的最大坡度變化」值，則將調整未鋪路連接的坡度，將差值保持為指定的坡度變化。

配置模式作業

在配置模式中，此次組合將根據提供的輸入參數，顯示組成用於標準拱形道路情況的路肩的連接。如果為「鋪路的百分比坡度」指定數值，則會根據該值計算路肩的鋪路部分。否則，將使用預設值 -6%。

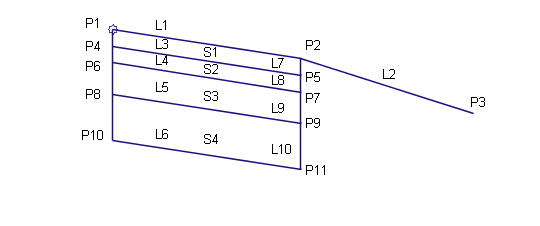

點、連接和造型代碼

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。

點、連接或造型	字碼	描述
P2	EPS	鋪路路肩的邊緣
P3	ES_Unpaved	未鋪路路肩的邊緣
P5	EPS_Pave1	鋪路 1 上的鋪路路肩邊緣
P7	EPS_Pave2	鋪路 2 上的鋪路路肩邊緣
P9	EPS_Base	基準上的鋪路路肩邊緣
P11	EPS_Sub	基層上的鋪路路肩邊緣
L1	Top, Pave	鋪路的完工整地地形
L2	Top, Datum	未鋪路的完工整地地形
L3	Pave1
L4	Pave2
L5	Base
L6	SubBase, Datum
L7 – L10	Datum
S1	Pave1
S2	Pave2
S3	Base
S4	SubBase
