城市道路的凹陷路緣和邊溝 2

此次組合可插入具有基層的斜底凹陷路緣和邊溝連接。

使用者定義的輸入參數可控制造型的標註。

貼附

貼附點位於邊溝的凸緣點或路緣背面。

輸入參數

注意事項:基層標註以公尺或英呎為單位。必須以公釐或英吋為單位指定路緣和邊溝標註。

參數

描述

類型

預設

指定在貼附點的右側或左側插入次組合。

左/右

插入點

指定路緣和邊溝的插入點位於「邊溝邊緣」還是「路緣背面」

布林

邊溝邊緣

邊溝坡度方式

指定邊溝坡度輸入的方式

選項清單

外側車道坡度

邊溝坡度

指定固定邊溝坡度

數字

- 2%

邊溝坡度方向 指定將邊溝坡度方向設為向路拱或遠離路拱 選項清單 遠離路拱

基層深度

凸緣點處的基層深度。如果無基層,則使用零。

正數

0.450 m

1.5 ft

基層延伸

基層超出路緣背面的距離。如果基層終止於路緣背面,則使用零。

正數

0.3 m

1 ft

基層坡度方式

選取是使用基層圖層的外側車道超高坡度,還是設定一個數字百分比坡度值

選項清單

外側車道坡度

基層百分比坡度

基層圖層的百分比坡度。如果將「使用 SE」設定為 True,則不使用該坡度。

數字

-2 (%)

標註 A

凸緣點處的邊溝深度

正數,

非零

150 mm

6 in

標註 B

從邊溝凸緣點到邊溝流線的寬度

正數,

非零

610 mm

24 in

標註 C

從邊溝凸緣點到邊溝流線以及從邊溝流線到路緣頂部的深度

正數,

非零

100 mm

4 in

標註 D

從邊溝流線到路緣頂部的寬度

正數,

非零

225 mm

9 in

標註 E

從路緣頂部到路緣背面的寬度

正數,

非零

75 mm

3 in

標註 F

路緣背面的高度

正數,

非零

300 mm

12 in

行為

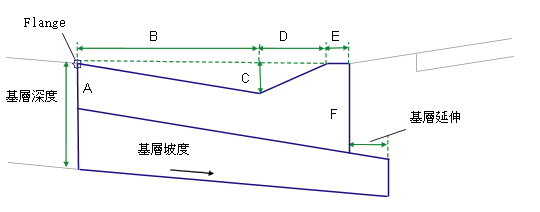

將根據輸入參數標註 (標註 A – 標註 F) 插入路緣和邊溝連接。所有標註都必須為非零的正值。如果指定非零的基層深度,則會將基層圖層插入到路緣背面,並繼續延伸「基層延伸」的寬度。基層圖層接近於路緣背面的底部,如圖中所示。

此次組合可建置簡單路緣和邊溝的造型,貼附點位於 (a) 邊溝 (或邊緣) 的內側邊緣,或 (b) 路緣背面。為路緣面指定一個數值小的固定寬度,使其為非垂直面。

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件 (例如圖面中的地形、定線或縱斷面物件) 的參數。若要取得更多資訊,請參閱〈指定廊道目標的步驟〉

目標參數:無。

輸出參數

參數 描述 類型

超高旋轉軸

指示次組合是否支援旋轉軸計算。若要檢視參數的描述,請在「性質」視窗中,將游標懸停在參數上。

若要取得更多資訊,請參閱〈超高期間的縱坡線調整〉

靜態 (描述)

超高旋轉軸支援

如果邊溝坡度方向設定為遠離路拱,則邊溝坡度與超高坡度相反。如果邊溝坡度方向設定為向路拱,邊溝坡度會反轉。

配置模式作業

在配置模式中,此次組合將根據指定的輸入參數來顯示路緣和邊溝元件。如果將「使用 SE」參數設定為 True,則將以 -2% 的坡度插入基層圖層。

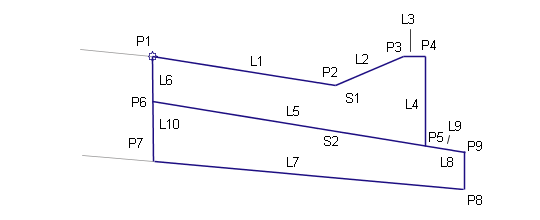

點、連接和造型代碼

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。

點/連接

字碼

描述

P1

Flange

邊溝的凸緣點

P2

Flowline_Gutter

邊溝流線點

P3

TopCurb

路緣頂部

P4

BackCurb

路緣背面

L1 – L3

Top,

Curb

路緣和邊溝上的完工整地地形

L7

SubBase

Datum

S1

Curb

路緣和邊溝混凝土區域

S2

SubBase

編碼圖
