沿坡度指向高程的連接

此次組合為一般用途的公用程式，用於以指定的坡度延伸連接，直至該連接達到定義的高程或縱斷面。

貼附

貼附點位於連接的內側邊緣。此次組合可以插入到貼附點的左側或右側方向。

注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
側	指定要將次組合放置在哪一側	左/右	右
使用超高坡度	指定以使用超高坡度	選項清單	否
坡度方向	指定將連接坡度方向設為遠離路拱或向路拱	選項清單	遠離路拱
坡度	連接的百分比坡度或比率坡度。負坡度表示沿插入方向向下延伸。	正數	2 (%)、(或 2 : 1)
目標高程	要將連接以指定的坡度延伸到的高程值	數字	0.0
點代碼	要指定給連接外側邊緣的一系列地形代碼	以逗號分隔的字串	P2
連接代碼	要指定給連接的一系列代碼	以逗號分隔的字串	Top, Datum
省略連接	此參數可以加入或移除地形連接。	是\否	否
使用超高	指定將超高坡度用於路肩	選取清單： a)「外側路肩坡度」、b)「內側路肩坡度」、c)「外側車道」、d)「內側車道」、e)「無」	無

本部分列示了此次組合中可以被對映至一個或多個目標物件 (例如圖面中的地形、定線或縱斷面物件) 的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	描述	狀態
目標高程	可以用於取代固定的「目標高程」，並將連接終點與縱斷面關聯。以下物件類型可以用作指定此高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。	可選

從貼附點沿指定坡度的插入方向會加入一個連接，直至該連接達到目標高程或縱斷面。如果目標高程位於貼附點上方，則會套用正坡度值；否則會套用負坡度值。

此次組合包括名為「使用超高坡度」的可選輸入參數，此參數可讓您指定將超高坡度用於路肩。此參數可設定為 a)「外側路肩坡度」、b)「內側路肩坡度」、c)「外側車道」、d)「內側車道」或 e)「無」。「無」是預設設定。

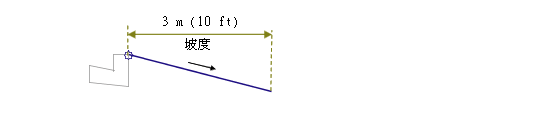

在配置模式中，此次組合將以指定的坡度顯示水平距離為 3 公尺 (或 10 英呎) 的連接。

無。
