城市道路的一般路緣和邊溝

貼附

貼附點位於邊溝的凸緣點或路緣背面。

注意事項：基層標註以公尺或英呎為單位。必須以公釐或英吋為單位指定路緣和邊溝標註。

參數	描述	類型	預設
側	指定在貼附點的右側或左側插入次組合。	左/右	右
插入點	指定路緣和邊溝的插入點位於「邊溝邊緣」還是「路緣背面」	布林	邊溝邊緣
邊溝坡度方式	指定邊溝坡度輸入的方式	選項清單	外側車道坡度
邊溝坡度	指定固定邊溝坡度	數字	- 2%
邊溝坡度方向	指定將邊溝坡度方向設為向路拱或遠離路拱	選項清單	遠離路拱
基層深度	凸緣點處的基層深度。如果無基層，則使用零。	正數	0.450 m 1.5 ft
基層延伸	基層超出路緣背面的距離。如果基層終止於路緣背面，則使用零。	正數	0.3 m 1.0 ft
基層坡度方式	選取是使用基層圖層的外側車道超高坡度，還是設定一個數字百分比坡度值	選項清單	外側車道坡度
基層百分比坡度	基層圖層的百分比坡度。如果將「使用 SE」設定為 True，則不使用該坡度。	數字	-2 (%)
標註 A (mm/in)	凸緣點處的邊溝深度	正數，非零	175 mm 7 in
標註 B (mm/in)	從凸緣點到邊溝流線的寬度		400 mm 16 in
標註 C (mm/in)	從凸緣點到邊溝流線的深度	正數，非零	25 mm 1 in
標註 D (mm/in)	從邊溝流線到路緣頂部的路緣高度	正數，非零	150 mm 6 in
標註 E (mm/in)	從邊溝流線到路緣背面的寬度	正數，非零	200 mm 8 in
標註 F (mm/in)	路緣頂部的寬度	正數，非零	150 mm 6 in
標註 G (mm/in)	路緣背面的高度	正數，非零	325 mm 13 in

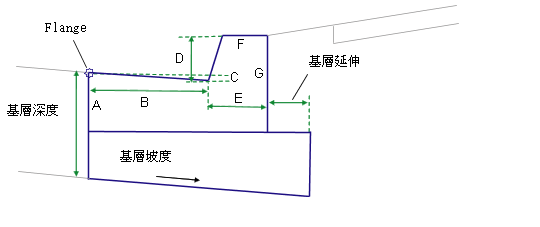

將根據輸入參數標註 (標註 A – 標註 F) 插入路緣和邊溝連接。所有標註都必須為非零的正值。如果指定非零的基層深度，則會將基層圖層插入到路緣背面，並繼續延伸「基層延伸」的寬度。基層圖層接近於路緣背面的底部，如圖中所示。

此次組合可建置簡單路緣和邊溝的造型，貼附點位於 (a) 邊溝 (或邊緣) 的內側邊緣，或 (b) 路緣背面。為路緣面指定一個數值小的固定寬度，使其為非垂直面。

本部分列示了此次組合中可以被對映至一個或多個目標物件 (例如圖面中的地形、定線或縱斷面物件) 的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

目標參數：無。

參數	描述	類型
超高旋轉軸	指示次組合是否支援旋轉軸計算。若要檢視參數的描述，請在「性質」視窗中，將游標懸停在參數上。若要取得更多資訊，請參閱〈超高期間的縱坡線調整〉。	靜態 (描述)

參數

描述

類型

超高旋轉軸

指示次組合是否支援旋轉軸計算。若要檢視參數的描述，請在「性質」視窗中，將游標懸停在參數上。

若要取得更多資訊，請參閱〈超高期間的縱坡線調整〉。

靜態 (描述)

如果邊溝坡度方向設定為遠離路拱，則邊溝坡度與超高坡度相反。如果邊溝坡度方向設定為向路拱，邊溝坡度會反轉。

在配置模式中，此次組合將根據指定的輸入參數來顯示路緣和邊溝元件。如果將「使用 SE」參數設定為 True，則將以 -2% 的坡度插入基層圖層。

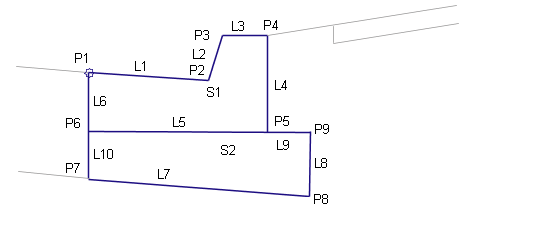

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
