透過轉動和展平覆疊 2

此次組合可在既有拱形道路上加入覆疊圖層，並根據需要加入展平或轉動圖層。

貼附

貼附點是覆疊完工整地地形上的路拱點。

輸入參數

注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
路拱點偏移	路拱點的偏移。路拱點和取樣點用於計算既有道路的左側坡度和右側坡度。	數字	0.0
左側取樣點偏移	左側取樣點的偏移	數字	0.0
右側取樣點偏移	右側取樣點的偏移	數字	0.0
左側修剪點	左側修剪點的偏移，用於定義左側覆疊圖層的外側邊緣	數字	0.0
右側修剪點	右側修剪點的偏移，用於定義右側覆疊圖層的外側邊緣	數字	0.0
左側覆疊坡度選項	透過以下選項指定左側覆疊坡度：a) 使用者定義的，b) 與從內側取樣點到外側取樣點的坡度相符或 c) 使用基準線定線的外側車道超高坡度。	選項清單	相符坡度
預設左側覆疊坡度	指定使用者定義的坡度。也可以在銜接點或超高坡度未傳回適當的值時使用。	數字，坡度比	- 2.0 %
右側覆疊坡度選項	透過以下選項指定右側覆疊坡度：a) 使用者定義的，b) 符合從內側取樣點到外側取樣點的坡度，或 c) 使用基準線定線的外側車道超高坡度。	選項清單	相符坡度
預設右側覆疊坡度	指定使用者定義的坡度。也可以在銜接點或超高坡度未傳回適當的值時使用。	數字，坡度比	- 2.0 %
百分比坡度公差	「覆疊坡度」與其設計值的允許差值。如果將「覆疊坡度」指定為 M，則不會使用坡度公差 (請參閱下面的〈行為〉以取得詳細資料)。	正數	0.5%
使用縱斷面	選取要使內部修剪點處的覆疊頂部保持廊道縱斷面高程，還是根據「最小間隙」值來設定覆疊圖層的垂直放置	選項清單	使用最小間隙
最小間隙 (+/-)	既有地形與覆疊圖層底部之間的最小垂直間隙。如果是正值，則會將覆疊底部的連接放置在既有地形上方，並在覆疊下方建立展平圖層。如果是負值，則會將覆疊底部連接放置在既有地形下方，並建立與覆疊圖層的一部分重合的轉動圖層。	數字	0.100 m 0.30 ft
覆疊深度	覆疊圖層的厚度	正數	0.100 m 0.30 ft

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件 (例如圖面中的地形、定線或縱斷面物件) 的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	描述	狀態
既有地形	定義既有道路的地形的名稱。以下物件類型可以用作指定此地形的目標：地形。	必需
路拱點偏移	可以用於取代固定的「路拱點偏移」，並將該點與偏移定線關聯。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。	可選
左側取樣點偏移	可以用於取代固定的「左側取樣點偏移」，並將該點與偏移定線關聯。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。	可選
右側取樣點偏移	可以用於取代固定的「右側取樣點偏移」，並將該點與偏移定線關聯。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。	可選
左側修剪點偏移	可以用於取代固定的「左側修剪點偏移」，並將該點與偏移定線關聯。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。	可選
右側修剪點偏移	可以用於取代固定的「右側修剪點偏移」，並將該點與偏移定線關聯。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。	可選

輸出參數

參數	描述	類型
超高旋轉軸	指示次組合是否支援旋轉軸計算。若要檢視參數的描述，請在「性質」視窗中，將游標懸停在參數上。 若要取得更多資訊，請參閱〈超高期間的縱坡線調整〉。	靜態 (描述)
左側覆疊百分比坡度	用來套用左側上的覆疊圖層的坡度	數字
右側覆疊百分比坡度	用來套用右側上的覆疊圖層的坡度	數字

行為

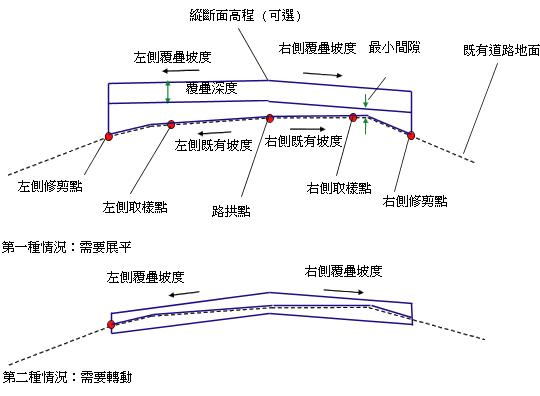

此次組合將在接合於路拱點處的每一側上，插入定義覆疊圖層頂部和底部的平行連接。這些連接的插入方向是從路拱點偏移到左側修剪點偏移和右側修剪點偏移。

覆疊坡度

每一側上的既有地形坡度都將在路拱點與取樣點之間確定。覆疊圖層的坡度透過以下步驟來確定：

1. 如果將「覆疊百分比坡度」輸入指定為 M，則覆疊坡度將採用從路拱點到取樣點的坡度。
2. 如果將「覆疊百分比坡度」指定為 S，則覆疊將使用為廊道定線定義的外側車道超高坡度。
3. 如果指定的「覆疊百分比坡度」是一個數值，則會使用指定的值。
4. 如果使用數值坡度或超高坡度，則將比較覆疊坡度與取樣點之間的既有坡度。如果差值超過了「坡度公差」值，則會依「公差」值調高或調低設計坡度，使其與既有坡度更接近，並使展平或轉動量最小。如果「坡度公差」為零，則不會調整坡度。

覆疊高程

覆疊點的高程透過以下方式確定：

1. 如果「使用縱斷面」的值為 True，則會在路拱點偏移處覆疊頂部上保持廊道縱斷面的高程。覆疊將沿覆疊坡度延伸到「左側修剪點偏移」和「右側修剪點偏移」，並將插入平行連接做為覆疊底部。既有地形上方和覆疊底部下方的區域將儲存為具有代碼「Level」的封閉造型。既有地形下方和覆疊底部上方的區域將儲存為具有代碼「Mill」的封閉造型。
2. 如果「使用縱斷面」的值為 False，則每一側的覆疊底部連接將垂直移動，以保持既有地形上方或下方的「最小間隙」。如果「最小間隙」為正值，則會在既有地形上方和覆疊底部下方建立一個展平區域。如果「最小間隙」為負值，則會在既有地形下方和覆疊底部上方建立一個轉動區域。一側的覆疊連接將垂直移動，以使這些連接在路拱點處相接。

最小間隙點

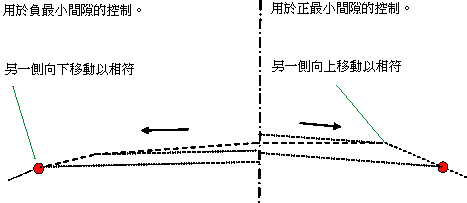

下圖展示了用來確定套用「最小間隙」的點的方法。

1. 可以依照任何偏移建立垂直投影線。
2. 兩個修剪點之間既有地形上的每個點均會沿「覆疊坡度」投影回投影線。
3. 投影線上具有最大高程的點是使「最小間隙」值大於零的控制點。具有最小高程的點是使「最小間隙」值小於零的控制點。

配置模式作業

在配置模式中，此次組合將以 -2% 的坡度顯示從任何便利的貼附點定位的覆疊圖層。

點、連接和造型代碼

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼，不包括在此表中。

點、連接或造型	代碼	描述
P1	Crown	完工整地地形上的路拱
P2、P3	EOV	完工整地地形上的覆疊邊緣
P4	Crown_Overlay	覆疊底部上的路拱
P5、P6	EOV_Overlay	覆疊底部的邊緣
L1、L2	Top, Pave	覆疊頂部
L3 - L6	Overlay	覆疊連接。請注意，在「展平」和「轉動」情況中，L5 和 L6 都是從覆疊底部延伸到覆疊頂部。
L7、L8	Level Mill	從既有地形到覆疊底部垂直： Level - 用於「展平」情況。 Mill - 用於「轉動」情況。
S1	Overlay	覆疊頂部與底部之間的區域。此區域可覆疊用於「轉動」情況的轉動區域 (S3)，如下所示。
S2	Level	既有地形上方和覆疊底部下方的區域 (「展平」情況)
S3	Mill	既有地形下方和覆疊底部上方的區域 (「轉動」情況)。此區域可覆疊「覆疊」區域，如下所示。

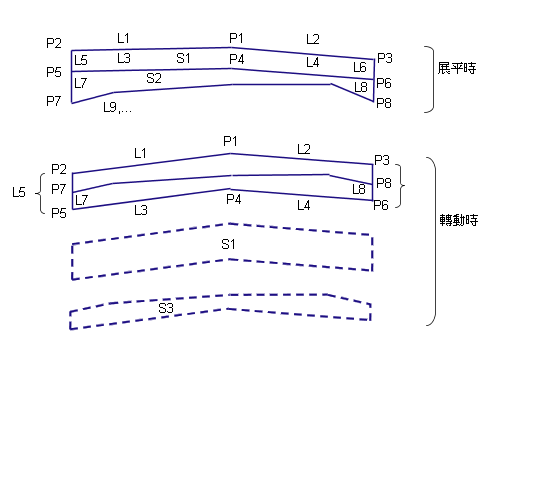

編碼圖
