此次組合可插入拋物線行巷道，用來表示已知凸緣點之間城市拋物線車道的完工整地地形、鋪面和基層。透過一系列短直線連接模擬拋物線造型。
若要使用此次組合，應使用單獨的定線來定義左側和右側凸緣點。這些點處的高程可以根據地形或縱斷面來確定。此外，如果定義邊緣 (例如路緣和邊溝) 的元件也是修復元件，則可以將其做為已標記點傳入，從而傳輸偏移和高程資訊。
貼附
貼附點是 (接近) 次組合的路拱點。由於次組合將在路拱的兩側都放置車道，因此此貼附點通常位於組合基準線點處。在配置模式中，此點將與路拱點重合；在廊道狀態下，完工整地地形縱斷面點 (或基準線標識點) 可能會與路拱點不同，因為路拱點的偏移和高程是根據輸入資料 (例如左側/右側凸緣點偏移值) 計算的。
輸入參數
注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。
|
參數 |
描述 |
類型 |
預設 |
|---|---|---|---|
|
左側凸緣偏移 |
貼附點與左側鋪面邊緣之間的距離。只有在左側邊緣未與任何定線或已標記的點關聯時，才使用此值。 |
數字 |
7.2 m 24.0 ft |
|
右側凸緣偏移 |
貼附點與鋪面右側邊緣之間的距離。只有在右側邊緣未與任何定線或已標記的點關聯時，才使用此值。 |
數字 |
7.2 m 24.0 ft |
|
左側凸緣 – 已標記的點 |
提供既有左側鋪面邊緣的偏移和高程，以啟動次組合 (可選) |
字串 |
無 |
|
右側凸緣 – 已標記的點 |
提供既有右側鋪面邊緣的偏移和高程，以啟動次組合 (可選) |
字串 |
無 |
| 路拱高度 | 從基線的中心點到道路路拱的高度。 |
正數 |
0.10 m 0.3333 ft |
|
最小百分比坡度 |
允許的車道最小百分比橫向坡度 (從貼附點向外)。 |
數字 |
-1% |
|
最大百分比坡度 |
允許的車道最大百分比橫向坡度 (從貼附點向外)。 |
數字 |
-4% |
| 覆疊深度 |
完工整地地形下方的覆疊深度。 |
正數 |
0.025m 0.083 ft |
| 增量數目 | 用於模擬拋物線造型的直線增量數目 |
正偶數 |
8 |
如果提供了目標參數，則以上參數 (即預設的偏移和已標記點) 將忽略為可套用。
目標參數
本部分列示了此次組合中可以被對映至一個或多個目標物件 (例如圖面中的地形、定線或縱斷面物件) 的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。
|
參數 |
描述 |
狀態 |
|---|---|---|
|
左側邊溝點 |
此參數將提供鋪面左側邊緣相對於貼附點的偏移值。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。 |
可選 |
|
右側邊溝點 |
此參數將提供鋪面右側邊緣相對於貼附點的偏移值。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。 |
可選 |
|
左側邊溝縱斷面 |
此參數將提供鋪面左側邊緣相對於貼附點的高程值。以下物件類型可以用作指定此高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。 |
可選 |
|
右側邊溝縱斷面 |
此參數將提供鋪面右側邊緣相對於貼附點的高程值。以下物件類型可以用作指定此高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。 |
可選 |
|
EGTopSurf |
如果沒有為左側/右側鋪面邊緣高程提供相應的縱斷面，則會分別點選該偏移處的地形高程做為左側/右側邊緣的高程值。以下物件類型可以用作指定此地形的目標：地形。 |
必需 |
輸出參數
無
行為
初始貼附點只是一個定位器 (更適用於配置模式)。前兩個要建立的點是左側邊緣和右側邊緣，其偏移和高程將根據輸入參數來確定。

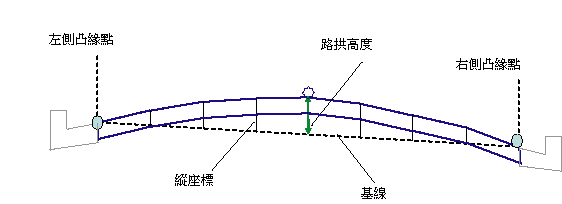

然後，將透過接合左、右側凸緣點 (即新建立的車道邊緣) 來定義基線。此基線將按「增量數」參數進行分割，中間一段將做為「路拱點」偏移。透過將「路拱高度」參數加入至基線中點的高程來建立路拱點高程。
將使用標準的垂直曲線公式，並根據基線為水平的假設，來計算其他嵌合點處的拋物線座標。將加入直線連接來連接一系列座標點 (從左側邊緣到路拱點到右側邊緣)，從而定義完工整地地形。將在此完工整地地形下方覆疊深度處插入一個平行地面。
配置模式作業
在配置模式中，此次組合將在貼附點的每一側插入相等數目 (根據輸入參數) 的車道。前兩個邊緣點將根據左/右偏移來定位。左側和右側點高程將透過從貼附點的座標中減去路拱高度來計算 (在配置模式中)。然後，「路拱點」將位於這兩點中間。但是，由於左側和右側點高程的程式預設相同，因此預設情況下，路拱點與貼附點相符。取得車道坡度時，將接受它們。鋪面的厚度等於覆疊深度。
點、連接和造型代碼
下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼，不包括在此表中。
|
點、連接或造型 |
代碼 |
描述 |
|---|---|---|
|
P1、P3 |
ETW |
完工整地地形上的外側車道邊緣 |
|
P4、P6 |
ETW_Overlay |
基準地形上的外側車道邊緣 |
|
P2 |
Crown |
完工整地地形上的路拱點 |
|
P5 |
Crown_Overlay |
鋪路 1 上的路拱點 |
|
L1 至 Ln |
Top, Pave |
連接完工整地地形上的所有點的連接 |
|
L(n+1) 至 L(2n) |
Overlay |
連接覆疊地形底部上的所有點的連接 |
|
S1 |
Overlay |
完工整地地形與鋪路 1 之間的區域 |

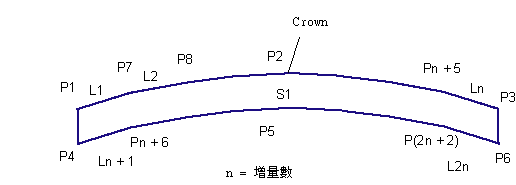

編碼圖
