標記點

此次組合用於以名稱來標記組合上的既有點。

通常，這樣做是為了以後其他次組合可以插入貼附回此點的連接 (例如連接至標記點)。貼附點即為所標記的點。您可以將使用者定義的點代碼加入至此標記點。

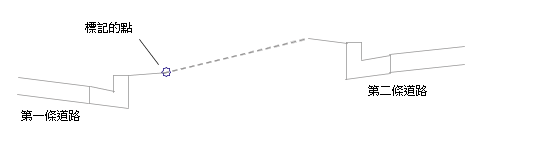

在以下範例中，有兩條具有獨立縱斷面的道路。建立第一條道路的連接之後，將標記右側外側邊緣處的點。之後，建立第二條道路的連接之後，可將連接從其左側外側邊緣插入回已標記的點。

註:

如果將標記點次組合與連接至標記點次組合配合使用，若要使連接至標記點次組合正常工作 (繪製)，此次組合必須位於「組合性質」的「建構」頁籤上標記點次組合的下方。如果連接至標記點次組合不在「建構」頁籤上的標記點次組合下方，則應在「建構」頁籤中選取次組合群組名稱，然後按一下右鍵並選擇「上移」，從而使標記點次組合位於清單中連接至標記點次組合的上方。

貼附

已標記點的名稱將放置在貼附點處。

輸入參數

注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
點名稱	用於標記貼附點的名稱	字串	無
點代碼	根據需要指定此位置處的點代碼 (如果為多個，則用逗號分隔)	字串	MarkedPoint

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件 (例如圖面中的地形、定線或縱斷面物件) 的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

目標參數：無。

輸出參數

無。

行為

將為選取的貼附點指定名稱。在之後加入至組合的次組合中，可以依名稱參考此點。

配置模式作業

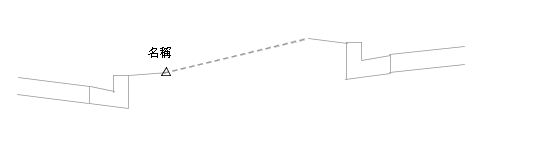

在配置模式中，此次組合將在已標記點位置繪製一個三角形符號，並在該點上方標示已標記點的名稱。

點、連接和造型代碼

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。

點、連接或造型	字碼	描述
P1	MarkedPoint	已標記點代碼

編碼圖

無。
