此次組合可插入基層圖層已延伸到邊坡點的鋪路路肩。
貼附
貼附點位於鋪路路肩的內側邊緣，鋪路路肩通常位於外側車道邊緣。

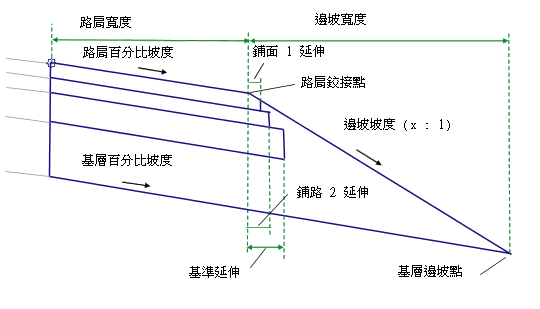

輸入參數
注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。
|
參數 |
描述 |
類型 |
預設 |
|---|---|---|---|
|
邊坡高程 |
數字 |
- 2.452 |
|
|
邊坡偏移 |
數字 |
15.889 | |
|
邊坡坡度 |
邊坡連接的固定坡度值，如果使用「保留坡度」選項，則會使用該值。 |
正數 |
4 ( : 1) |
|
側 |
指定在貼附點的右側或左側插入次組合。 |
左/右 |
右 |
|
路肩寬度 |
從貼附點到路肩鉸接點的寬度 |
數字 |
2.4 m 8.0 ft |
|
使用超高坡度 |
指定使用在基準線定線上定義的超高規格中的坡度。 |
選取清單：
|
否 |
| 路肩坡度方向 |
指定將路肩坡度方向設為遠離路拱或向路拱 |
選取清單：
|
遠離路拱 |
|
預設路肩坡度 |
如果未指定超高坡度，則為預設路肩坡度。 |
數字，坡度比 |
-6.000% |
| 基層邊坡類型 | 選取是保持邊坡連接具有固定坡度和可變寬度，還是保持其具有固定寬度和可變坡度 | 選取清單：a)「保留坡度，調整寬度」、b)「保留寬度，調整坡度」 | 保留坡度，調整寬度 |
|
邊坡坡度/寬度 |
邊坡連接的固定坡度值 (x : 1) 或固定寬度值，如果使用「保留坡度」或「保留寬度」選項，則會使用此值。 |
正數 |
4 ( : 1) |
|
基層 - 使用超高 |
指定為基層坡度使用超高坡度。 |
選取清單：a)「外側路肩坡度」、b)「內側路肩坡度」、c)「否」 |
外側路肩坡度 |
|
預設基層坡度 |
如果未指定超高坡度，則為預設基層坡度。 |
數字，坡度比 |
-6.000% |
|
鋪路 1 延伸 |
鋪路 1 圖層超出路肩鉸接點的寬度。鋪路 1 圖層的底部不能超出路肩側坡。 |
正數 |
0.0 |
|
鋪路 2 延伸 |
鋪路 2 圖層超出路肩鉸接點的寬度。此參數應大於或等於「鋪路 1 延伸」。鋪路 2 圖層不能超出路肩側坡。 |
正數 |
0.0 |
|
基準延伸 |
基本圖層超出路肩鉸接點的寬度。此參數應等於或大於「鋪路 2 延伸」。基本圖層不能超出路肩側坡。 |
正數 |
0.0 |
|
鋪路 1 深度 |
完工整地地形和鋪路 1 之間的深度 (零表示忽略) |
數值 (非負數) |
0.025 m 0.083 ft |
|
鋪路 2 深度 |
鋪路 1 和鋪路 2 之間的深度 (零表示忽略) |
數值 (非負數) |
0.025 m 0.083 ft |
|
基準深度 |
鋪路 2 和基準之間的深度 (零表示忽略) |
數值 (非負數) |
0.100 m 0.333 ft |
|
基層深度 |
貼附點處的基層圖層深度 (零表示忽略) |
數值 (非負數) |
0.300 m 1.000 ft |
目標參數
本部分列示了此次組合中可以被對映至一個或多個目標物件 (例如圖面中的地形、定線或縱斷面物件) 的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。
|
參數 |
指定的類型 |
狀態 |
|---|---|---|
|
路肩寬度 |
可以用於取代固定的「路肩寬度」，並將路肩邊緣與偏移定線關聯。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。 |
可選 |
輸出參數
|
參數 |
描述 |
類型 |
|---|---|---|
|
邊坡坡度 |
邊坡連接的坡度 |
數字 |
|
邊坡偏移 |
路基邊坡點的偏移 |
數字 |
|
邊坡高程 |
路基邊坡點的高程 |
數字 |
|
路肩寬度 |
鋪路路肩的寬度 |
數字 |
| 路肩坡度 |
鋪路路肩的坡度 |
數字 |
行為
依指定的「路肩寬度」與「路肩百分比坡度」從貼附點向外插入路肩的完工整地地形，並且從起始於完工整地地形下方基層深度處的貼附點偏移插入基層連接。
可以透過固定的坡度 (「保留邊坡坡度」= True) 或固定的寬度 (「保留邊坡坡度」= False) 插入路肩邊坡連接。如果使用固定的坡度，則將從路肩的外側邊緣延伸邊坡連接，直至其與基層連接相交。否則，會將基層圖層向路肩外側邊緣以外延伸「邊坡寬度」的距離，並且會將邊坡連接連接到基層的末端。
平行於完工整地地形以指定深度插入鋪路 1、鋪路 2 和基準地面連接。如果圖層延伸值不為零，則會將每個圖層向路肩鉸接點以外延伸指定的距離。如果圖層延伸出邊坡坡度，則該圖層會在邊坡坡度交點處終止。每個圖層的寬度都應大於或等於它上面一個圖層的寬度。
配置模式作業
在配置模式中，此次組合將顯示組成用於標準拱形道路情況的路肩的連接。如果為「路肩百分比坡度」和「基層百分比坡度」指定數字坡度值，則會以指定的坡度值展示連接。否則，將使用預設坡度 -6%。
點、連接和造型代碼
下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
|
類型 |
字碼 |
描述 |
|---|---|---|
|
P2 |
EPS |
鋪路路肩的邊緣，完工整地地形 |
|
P4 |
EPS_Pave1 |
鋪路 1 上的鋪路路肩邊緣 |
|
P13 |
EPS_Pave2 |
鋪路 2 上的鋪路路肩邊緣 |
|
P7 |
EPS_Base |
基準上的鋪路路肩邊緣 |
|
P11 |
Daylight_Sub |
基層邊坡點 |
|
L1、L2 |
Top, Pave |
鋪路的完工整地地形 |
|
L4 |
Pave1 |
|
|
L8 |
Pave2 |
|
|
L12 |
Base |
|
|
L15 |
SubBase Datum |
|
|
L14 |
Top, Gravel |
未鋪路的完工整地地形 |
|
其他連接 |
如下所示 |
未鋪路的完工整地地形 |
|
S1 |
Pave1 |
|
|
S2 |
Pave2 |
|
|
S3 |
Base |
|
|
S4 |
SubBase |

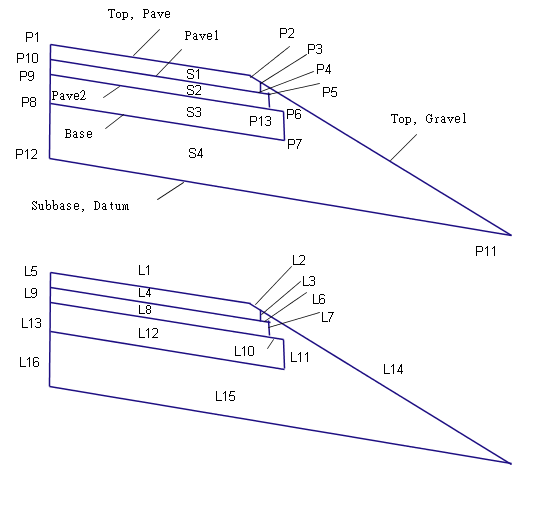

編碼圖
