凹陷中央

此次組合可建立貼附點與之前命名的已標記點之間的凹陷中央的斷面表現法。

如果尚未標記連接點，請先使用標記點次組合。

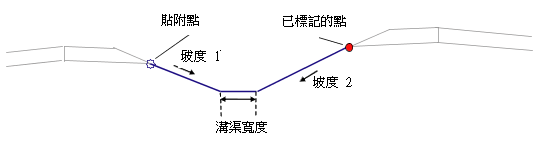

貼附

貼附點位於左側或右側中央溝渠坡度的外側邊緣處，並且之前定義的已標記點必須位於相對的外側邊緣上。點的左右關係無關緊要。

輸入參數

注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
已標記點名稱	之前定義的已標記點的名稱	字串	無
坡度 1	從貼附點向內延伸的連接的坡度 (x : 1)	數字	-4 ( : 1)
坡度 2	從已標記的點向內延伸的連接的坡度 (x : 1)	數字	-4 ( : 1)
保留溝渠坡度	對於溝渠坡度頂部的點位於不等高程處的情況，請選取是保留溝渠側坡而移動溝渠位置，還是將溝渠保留在中心處而調整高側上的側坡。	選項清單	保留溝渠側坡，從中心移動溝渠
溝渠寬度	中央溝渠的底部寬度 (零表示 V 形溝渠)	正數	0.6 m 2 ft

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件 (例如圖面中的地形、定線或縱斷面物件) 的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

目標參數：無。

輸出參數

無。

行為

貼附點和已標記點的位置已確定。已標記點可以位於貼附點的右側，也可以位於貼附點的左側。這些連接從附貼點以坡度 1 向內延伸，並從已標記點以坡度 2 向內延伸，直到它們相交。如果指定了溝渠寬度，則與相交側坡相符的是水平溝渠底部連接。

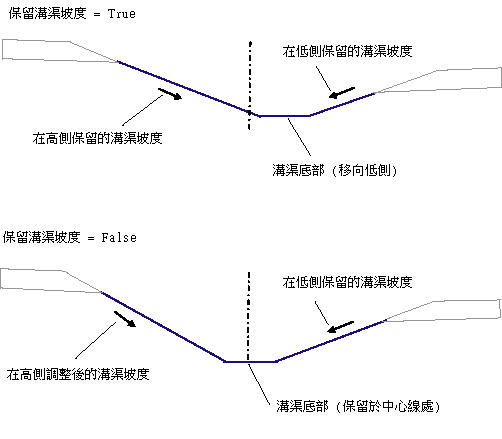

溝渠坡度

溝渠左側和右側坡度的頂部可能會位於不同的高程處，從而導致生成不對稱的溝渠。處理此種情況，有兩個選擇。如果將「保留溝渠坡度」設定為 True，則兩側都會保留「坡度 1」和「坡度 2」的值，這樣會將溝渠底部從中心線向較低的一側移動。如果設定為 False，則會以坡度頂部之間的中點偏移作為溝渠底部的中心，在較低一側上保留指定的坡度，並調整較高一側上的坡度，以便相符。

超高旋轉軸支援

此次組合可用於所有旋轉軸線的旋轉方式。

點、連接和造型代碼

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。

點、連接或造型	字碼	描述
P2	LMedDitch	左側中央溝渠邊緣
P3	RMedDitch	右側中央溝渠邊緣
L1 – L3	Top Datum	未鋪路路肩和中央連接上的完工整地地形

配置模式作業

在配置模式中，此次組合將根據指定的輸入參數以及貼附點和已標記點的相對位置，來計算和顯示中央連接。

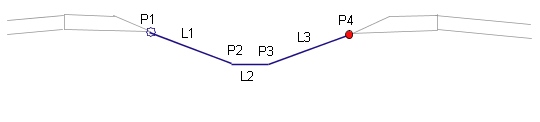

編碼圖
