此次組合為一般用途的公用程式，用於透過垂直偏折來加入垂直地面連接。
建置廊道模型時，若要允許可變垂直偏折，則可使用縱斷面。
貼附
貼附點位於連接的內側邊緣。此次組合可以插入到貼附點的左側或右側方向。
輸入參數
注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。
|
參數 |
描述 |
類型 |
預設 |
|---|---|---|---|
|
垂直偏折 |
從貼附點的正/負垂直偏折。負偏折表示向下。 |
數字 |
3.0 m 10.0 ft |
|
點代碼 |
要指定給連接外側邊緣的一系列地形代碼 |
以逗號分隔的字串 |
P2 |
|
連接代碼 |
要指定給連接的一系列代碼 |
以逗號分隔的字串 |
Top, Datum |
|
省略連接 |
此參數可以加入或移除地形連接。 |
是\否 |
否 |
目標參數
本部分列示了此次組合中可以被對映至一個或多個目標物件 (例如圖面中的地形、定線或縱斷面物件) 的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。
|
參數 |
描述 |
狀態 |
|---|---|---|
|
垂直偏折 |
可以用於取代固定的「垂直偏折」，並將連接終點與縱斷面關聯。以下物件類型可以用作指定此參數的目標：縱斷面、3D 聚合線、地勢線或測量圖形。 |
可選 |
輸出參數
|
參數 |
描述 |
類型 |
|---|---|---|
|
開始偏移 |
連接起點的正/負偏移 |
數字 |
|
開始高程 |
連接起點處的高程 |
數字 |
|
終點高程 |
連接終點處的高程 |
數字 |
行為

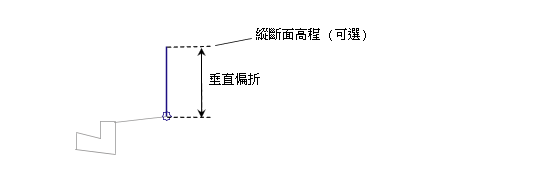

從貼附點依指定垂直偏折加入垂直連接。如果為「垂直偏折」指定了縱斷面名稱，則連接終點將與縱斷面高程相符。
配置模式作業
在配置模式中，此次組合將以指定的正/負垂直偏折顯示連接。
點、連接和造型代碼
無。

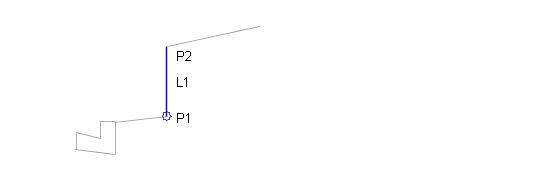

編碼圖
