此次組合可插入可以用於控制超高的路肩。它還支援鋪路 2 和鋪路 3 圖層延伸以及基準面上的變化坡度比。
貼附
貼附點位於鋪路路肩的內側邊緣，鋪路路肩通常位於外側車道邊緣。
輸入參數
注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。
| 參數 | 描述 | 類型 | 預設 |
|---|---|---|---|
| 側 |
指定在貼附點的右側或左側插入次組合。 |
左/右 | 右 |
| 路肩寬度 | 從貼附點到路肩鉸接點的寬度 | 數字 |
2.4 m 8.0 ft |
| 延伸鋪路 2 | 指定鋪路 2 圖層從貼附點延伸的長度 | 數字 | 0.05 m |
| 延伸鋪路 3 | 指定鋪路 3 圖層從貼附點延伸的長度 | 數字 | 0.10 m |
| 使用超高坡度 | 指定使用在基準線定線上定義的超高規格中的坡度。 |
選取清單：
|
否 |
| 路肩坡度方向 |
指定將路肩坡度方向設為遠離路拱或向路拱 |
選取清單：
|
遠離路拱 |
| 預設路肩坡度 | 如果未指定超高坡度，則為預設路肩坡度。 | 數字，坡度比 | -2.500% |
| 基層邊坡類型 | 選取是保持邊坡連接具有固定坡度和可變寬度，還是保持其具有固定寬度和可變坡度 | 選取清單：a)「保留坡度，調整寬度」、b)「保留寬度，調整坡度」 | 保留坡度，調整寬度 |
| 邊坡坡度 | 邊坡連接的固定坡度值，如果使用舊的坡度選項，則會使用該值 | 正數 | 4 ( : 1) |
| 邊坡寬度 | 邊坡連接的固定寬度值，如果使用舊的寬度選項，則會使用該值 | 正數 |
3 m 10 ft |
| 鋪路 1 寬度 | 鋪路 1 延伸的寬度 | 正數 | 0 |
| 鋪路 2 寬度 | 鋪路 2 延伸的寬度 | 正數 | 0 |
| 鋪路深度 | 鋪路深度 (零表示忽略) | 數值 (非負數) |
0.025 m 0.083 ft |
| 鋪路 1 深度 | 鋪路 1 圖層的厚度 (零表示省略) | 數值 (非負數) |
0.025 m 0.083 ft |
| 鋪路 2 深度 | 鋪路 2 圖層的厚度 (零表示省略) | 數值 (非負數) |
0.025 m 0.083 ft |
| 鋪路 3 深度 | 鋪路 3 圖層的厚度 (零表示忽略) | 數值 (非負數) |
0.025 m 0.083 ft |
| 基準 1 深度 | 基準 1 圖層的厚度 (零表示忽略) | 數值 (非負數) |
0.100 m 0.333 ft |
| 基準 2 深度 | 基準 2 圖層的厚度 (零表示忽略) | 數值 (非負數) |
0.100 m 0.333 ft |
| 基準 3 深度 | 基準 3 圖層的厚度 (零表示忽略) | 數值 (非負數) |
0.100 m 0.333 ft |
| 基層 1 深度 | 基層 1 圖層的厚度 (零表示忽略) | 數值 (非負數) |
0.300 m 1.0 ft |
| 基層 2 深度 | 基層 2 圖層的厚度 (零表示忽略) | 數值 (非負數) |
0.300 m 1.0 ft |
| 基層 3 內側深度 | 貼附點處基層 3 圖層的厚度 (零表示忽略) | 數值 (非負數) |
0.300 m 1.0 ft |
| 基層 3 外側深度 | 車道邊緣處基層 3 圖層的厚度 (零表示忽略) | 數值 (非負數) |
0.300 m 1.0 ft |
目標參數
本部分列示了此次組合中可以被對映至一個或多個目標物件 (例如圖面中的地形、定線或縱斷面物件) 的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。
| 參數 | 類型 | 狀態 |
|---|---|---|
| 路肩寬度 | 可以用於取代固定的「路肩寬度」，並將路肩邊緣與偏移定線關聯。以下物件類型可以用作指定此參數的目標：定線、聚合線、地勢線或測量圖形。 | 可選 |
輸出參數
| 參數 | 描述 | 類型 |
|---|---|---|
| 邊坡坡度 | 邊坡連接的坡度 | 數字 |
| 邊坡偏移 | 路基邊坡點的偏移 | 數字 |
| 邊坡高程 | 路基邊坡點的高程 | 數字 |
|
路肩寬度 |
鋪路路肩的寬度 |
數字 |
| 路肩坡度 |
鋪路路肩的坡度 |
數字 |

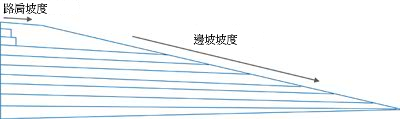

行為
此次組合將插入貼附點的指定的一側。除 L10 以外，所有連接均遵循為頂部連接 L1 指定的坡度。如果不為 L10 指定使用者指定的坡度比，則連接 L10 由基層 3 內側深度和連接 L1 上的超高/坡度比確定。
配置模式作業
在配置模式中，此次組合可顯示由在標準拱形道路情況下使用的路肩所構成的連接。如果為「路肩百分比坡度」和「基層百分比坡度」指定數字坡度值，則會以指定的坡度值展示連接。否則，將使用預設坡度 -2.50%。
點、連接和造型代碼
下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
| 點、連接或造型 | 代碼 | 描述 |
|---|---|---|
| P1 | ETW | 頂表面上的車道邊緣 |
| P2 | Hinge | |
| P11 | EPS_Pave2 | 鋪路 2 上的鋪路路肩邊緣 |
| P13 | EPS_Pave3 | 鋪路 3 上的鋪路路肩邊緣 |
| P3 | EPS_Base1 | 基準 1 上的鋪路路肩邊緣 |
| P4 | EPS_Base2 | 基準 2 上的鋪路路肩邊緣 |
| P5 | EPS_Base3 | 基準 3 上的鋪路路肩邊緣 |
| P6 | EPS_SubBase1 | 基層 1 上的鋪路路肩邊緣 |
| P7 | EPS_SubBase2 | 基層 2 上的鋪路路肩邊緣 |
| P8 | EPS_SubBase3 | 基層 3 上的鋪路路肩邊緣 |
| P9 | Daylight_Sub | 基層邊坡點 |
| L1 | Top，SR | 完工整地地形 |
| L2 | Pave2 | |
| L3 | Pave3 | |
| L4 | Base1 | |
| L5 | Base2 | |
| L6 | Base3 | |
| L7 | Subbase1 | |
| L8 | Subbase2 | |
| L9 | Subbase3 | |
| L10 | Datum | |
| L11～L17 | Slope_Link | |
| S1 | SR | |
| S2 | Pave2 | |
| S3 | Pave3 | |
| S4 | Base1 | |
| S5 | Base2 | |
| S6 | Base3 | |
| S7 | Subbase1 | |
| S8 | Subbase2 | |
| S9 | Subbase3 |

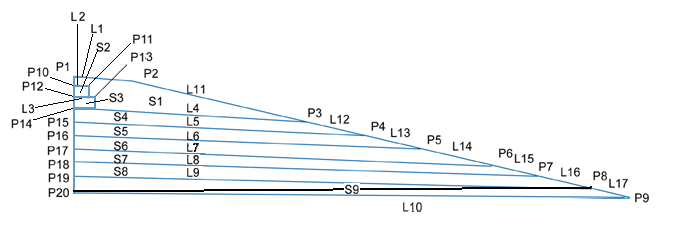

編碼圖
