延伸全部圖層的路肩

貼附

貼附點位於鋪路路肩的內側邊緣，鋪路路肩通常位於外側車道邊緣。

輸入參數

注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
邊坡高程		數字	- 1.667
邊坡偏移		數字	8.377
邊坡坡度	邊坡連接的固定坡度值，如果使用「保留坡度」選項，則會使用該值。	正數	4 ( : 1)
側	指定在貼附點的右側或左側插入次組合。	左/右	右側百分比
路肩寬度	邊坡連接的固定寬度值，如果使用「保留寬度」選項，則會使用該值。	正數	8.000 ft
使用超高坡度	指定使用在基準線定線上定義的超高規格中的坡度。	選取清單：否左側外部路肩左側內部路肩右側內部路肩右側外部路肩	否
路肩坡度方向	指定將路肩坡度方向設為遠離路拱或向路拱	選取清單：遠離路拱向路拱	遠離路拱
路肩百分比坡度	造型地形的預設橫向坡度。如果未使用超高坡度或沒有為基準線定線指定超高坡度，則會使用此值。	數字	- 2.0 %
基層邊坡類型	選取是保持邊坡連接具有固定坡度和可變寬度，還是保持其具有固定寬度和可變坡度	選取清單：a)「保留坡度，調整寬度」、b)「保留寬度，調整坡度」	保留坡度，調整寬度
邊坡坡度	邊坡連接的固定坡度值，如果使用「保留坡度」選項，則會使用該值。	正數	4 ( : 1)
邊坡寬度	邊坡連接的固定寬度值，如果使用「保留寬度」選項，則會使用該值。	正數	5.40 ft 1.8 m
超高基層	指定將路肩超高坡度用於基層		否
基層百分比坡度	造型地形的預設橫向坡度。如果未使用超高坡度，或沒有為基準線定線指定超高坡度，則會使用此值	數字	- 2.0 %
鋪路 1 深度	鋪路 1 圖層的厚度 (零表示省略)	數值 (非負數)	0.083 ft
鋪路 2 深度	鋪路 2 圖層的厚度 (零表示省略)	數值 (非負數)	0.083 ft
基準深度	基本圖層的厚度 (零表示忽略)	數值 (非負數)	0.0333 ft
基層深度	基層圖層的厚度 (零表示忽略)	數值 (非負數)	1.000 ft

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件 (例如圖面中的地形、定線或縱斷面物件) 的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	指定的類型	狀態
路肩寬度	可以用於取代固定的「路肩寬度」，並將路肩邊緣與偏移定線關聯。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。	可選

輸出參數

參數	描述	類型
邊坡坡度	邊坡連接的坡度	數字
邊坡偏移	路基邊坡點的偏移	數字
邊坡高程	路基邊坡點的高程	數字
路肩寬度	鋪路路肩的寬度	數字
路肩坡度	鋪路路肩的坡度	數字

行為

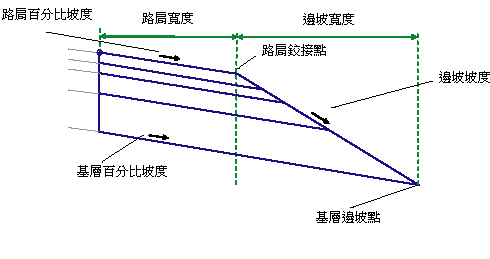

依指定的「路肩寬度」與「預設路肩坡度」從貼附點向外插入路肩的完工整地地形。將從起始於完工整地地形下方基層深度處的貼附點插入基層連接。

可以透過固定的坡度 (「保留邊坡坡度」= True) 或固定的寬度 (「保留邊坡坡度」= False) 插入路肩邊坡連接。如果使用固定的坡度，則將從路肩的外側邊緣延伸邊坡連接，直至其與基層連接相交。否則，會將基層圖層向路肩外側邊緣以外延伸「邊坡寬度」的距離，並且會將邊坡連接連接到基層的末端。

鋪路 1、鋪路 2 和基準地面連接以指定深度平行插入完工整地地形，直至它們與路肩邊坡連接相交。

配置模式作業

在配置模式中，此次組合將顯示組成用於標準拱形道路情況的路肩的連接，使用預設路肩和基層橫向坡度。

點、連接和造型代碼

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。

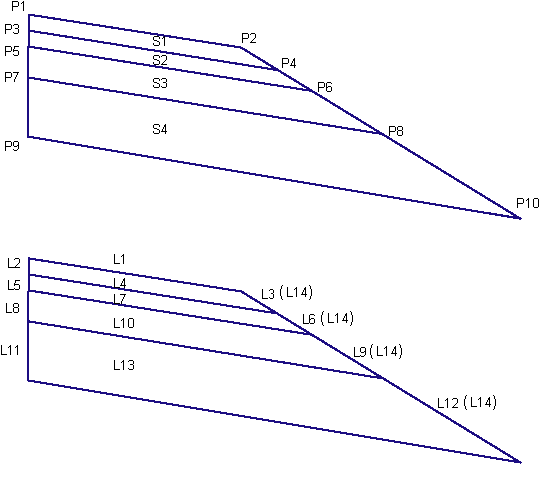

類型	字碼	描述
P2	EPS	鋪路路肩的邊緣，完工整地地形
P4	EPS_Pave1	鋪路 1 上的鋪路路肩邊緣
P6	EPS_Pave2	鋪路 2 上的鋪路路肩邊緣
P8	EPS_Base	基準上的鋪路路肩邊緣
P10	Daylight_Sub	基層邊坡點
L1	Top, Pave	鋪路的完工整地地形
L3	Pave	鋪路的完工整地地形
L4	Pave1	鋪面 2 的頂部
L6	Pave1	鋪面 2 的頂部
L7	Pave2	鋪面 3 的頂部
L9	Pave2	鋪面 3 的頂部
L10	Base	上方基準路線
L12	Base	上方基準路線
L13	SubBase, Datum	基層底部、基準面
L14	Slope_Link	頂表面形成。L14 是連接 P2～P10、P2～P8、P2～P6 或 P2～P4 的連接，取決於哪個是最低連接。
S1	Pave1
S2	Pave2
S3	Base
S4	SubBase
