覆疊非對稱中央

此次組合可透過從行巷道邊緣向內延伸跨越凹陷中央，同時在中心線處使用不對稱擋牆來消除高程差的方法，來加寬既有的分割公路。此元件包含將擋牆頂部高程關聯到預先定義的縱斷面的選項。

貼附

貼附點位於擋牆基準的中心處。

輸入參數

注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
覆疊深度	中央覆疊圖層的厚度。	正數	0.100 m 0.3 ft
左側插入點偏移	中央延伸圖層的左側起點偏移。	數字	0.0
左側內側取樣點偏移	左側內側取樣點的偏移。左側坡度將根據取樣點之間的既有地形來計算。	數字	0.0
左側外側取樣點偏移	左側外側取樣點偏移。左側坡度將根據取樣點之間的既有地形來計算。	數字	0.0
右側插入點偏移	中央延伸圖層的右側起點偏移。	數字	0.0
右側內側取樣點偏移	右側內側取樣點的偏移。右側坡度將根據取樣點之間的既有地形來計算。	數字	0.0
右側外側取樣點偏移	右側外側取樣點偏移。右側坡度將根據取樣點之間的既有地形來計算。	數字	0.0

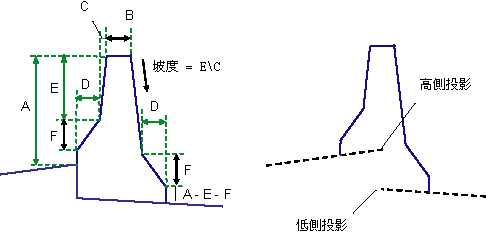

標註 A (公釐或英吋)	從中央高側底部到擋牆頂部的擋牆高度。	正數	810 mm 32 in
標註 B (公釐或英吋)	如圖所示。	正數	232 9 in
標註 C (公釐或英吋)	如圖所示。	正數	59 mm 2 in
標註 D (公釐或英吋)	如圖所示。	正數	125 mm 5 in
標註 E (公釐或英吋)	如圖所示。	正數	557 mm 22 in
標註 F (公釐或英吋)	如圖所示。	正數	178 mm 7 in

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件 (例如圖面中的地形、定線或縱斷面物件) 的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	描述	狀態
既有地形	定義既有道路的地形的名稱。以下物件類型可以用作指定此地形的目標：地形。	必需
擋牆頂部	可用於將擋牆頂部與縱斷面的高程相關聯。標註 E 可能會有所變化，以達到計算出的擋牆高度。以下物件類型可以用作指定此高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。	可選
左側插入點偏移	可用於計算左側插入點自訂線的偏移。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。	可選
左側內側取樣點偏移	可用於計算左側內側取樣點自訂線的偏移。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。	可選
左側外側取樣點偏移	可用於計算左側外側取樣點自訂線的偏移。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。	可選
右側插入點偏移	可用於計算右側插入點自訂線的偏移。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。	可選
右側內側取樣點偏移	可用於計算右側內側取樣點自訂線的偏移。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。	可選
右側外側取樣點偏移	可用於計算右側外側取樣點自訂線的偏移。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。	可選

輸出參數

無。

行為

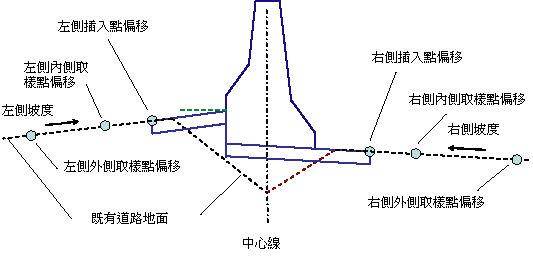

將在每一側上的取樣點之間計算左側坡度和右側坡度。從剪切點開始將直線沿這些坡度向內延伸到中心線。中心線處的高程最高的一側確定了擋牆最小高度的控制側。

高側上的擋牆底部偏移是透過指定的標註來計算的。高側上的覆疊圖層將從剪切點延伸到此偏移。

低側上覆疊圖層將從剪切點延伸到高側上的擋牆底部偏移。

擋牆是從高側上的基準點開始建構的，結束於低側上的覆疊圖層頂部，如圖所示。

如果將擋牆頂部縱斷面做為目標參數指定，則擋牆的高度將由該縱斷面控制。標註 E 可能會有所變化，以達到此高度。

配置模式作業

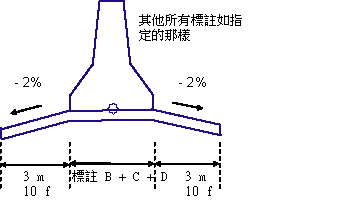

在配置模式中，將使用以下所示的固定標註來繪製對稱的中央和擋牆。這與在配置模式中為覆疊對稱中央次組合繪製的圖形一樣。

點、連接和造型代碼

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。

點、連接或造型	字碼	描述
P1、P5	ETW	覆疊頂部的中央延伸起點
P3、P7	ETW_Overlay	覆疊底部的中央延伸起點
所有擋牆點	Barrier
L1、L5	Top	無遮蓋覆疊圖層頂部
L2 - L4	Overlay
L7 - L9	Overlay
所有擋牆連接	Barrier
S1、S2	Overlay
S3	Barrier

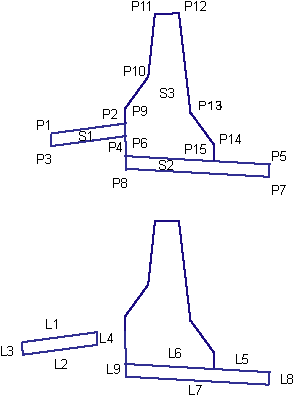

編碼圖

註:

如果中央高側位於右側而不是左側，將套用此鏡射影像。
