連接到溝渠的擋土牆

貼附

貼附點位於路肩內側。

注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
側	指定在貼附點的右側或左側插入次組合。	左/右	右
路肩寬度	從貼附點的路肩寬度	正數	4.0 ft 1.33 m
鋪路 1 深度	鋪路 1 的深度，如果無鋪路 1，則輸入零	正數	0.083 ft 0.025 m
鋪路 2 深度	鋪路 2 的深度，如果無鋪路 2，則輸入零	正數	0.083 ft 0.025 m
基準深度	基本圖層的深度	正數	0.333 ft 0.1 m
基層深度	基層圖層的深度。	正數	0.3 m 1.0 ft
壁面寬度	指定壁面的寬度。	數字	0.958 ft 0.292 m
基腳覆土	從基腳頂部到填方中壁面背面的完工整地坡線或到挖方中鉤線的覆蓋層的深度。	數字	1.667 ft 0.50 m
主鍵功能變數	指定在基腳下方加入可選碼	布林	是
使用擋牆	指定在壁面頂部使用擋牆	字串，(a) 是，(b) 否	是
使用超高坡度	指定以使用超高坡度	選項清單	否
坡度方向	指定將路肩坡度方向設為遠離路拱或向路拱	選項清單	遠離路拱
預設路肩坡度	造型地形的預設橫向坡度。如果未使用超高坡度或沒有為基準線定線指定超高坡度，則會使用此值。	正數	- 2.0%
人行道寬度	關聯坡度上人行道連接的寬度	正數	3.300 ft 1.0 m
人行道坡度	人行道連接的坡度 (坡度比/坡度類型)	數字	25 %
填方坡度	從人行道到關聯點的填方連接的坡度 (坡度類型)	數字	2.00 : 1
坡腳寬度	從溝渠點到關聯點 (到溝渠的既有內側邊緣) 的寬度	正數	1.670 ft 0.5 m

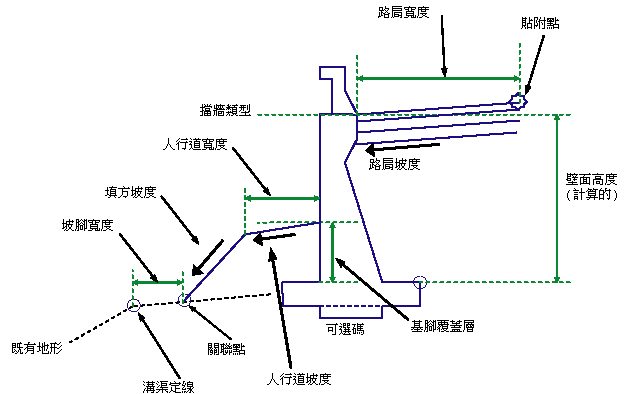

壁面高度由從基腳頂部到垂直面上地形高程的貼附點之間的距離來確定，無論哪個點處於較高的位置。壁面傾斜坡度、基腳寬度、壁面垂直面的偏移、可選碼標註及碼中心的位置都是壁面高度的函數。

本部分列示了此次組合中可以被對映至一個或多個目標物件 (例如圖面中的地形、定線或縱斷面物件) 的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	描述	狀態
路肩邊緣	可用於透過與縱斷面關聯來取代路肩坡度。以下物件類型可以用作指定此高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。	可選
溝渠偏移	用於定位關聯點的溝渠縱斷面的內側邊緣。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。	必需
關聯地形	要相對於指定的溝渠和坡腳寬度進行關聯的既有地面地形。以下物件類型可以用作指定此地形的目標：地形。	必需

無。

此次組合可以插在左側，也可以插在右側。貼附點假定為位於設計車道邊緣，將從此處依照此次組合所指定的繪製鋪路路肩。

確定基腳頂部高程的方法是從關聯點向內工作至人行道內側邊緣，然後從外側基腳角點偏移處的關聯連接中減去「基腳覆蓋層」。將在路肩的外側邊緣和基腳的頂部之間計算壁面的高度 (H)。如果將「碼」選項設定為「否」，則基腳的基準為單一水平連接。如果使用「碼」選項，則將插入定義可選碼的連接。

注意事項：在鋪面圖層和壁面內側面之間留出一個很小的間隙 (0.001 m)。這旨在使用計量功能協助進行材料分析，如以下詳細資訊所示。

在配置模式中，此次組合將依照輸入參數值所指定的那樣來繪製擋土牆造型 (假定此次組合處於填方條件中)。

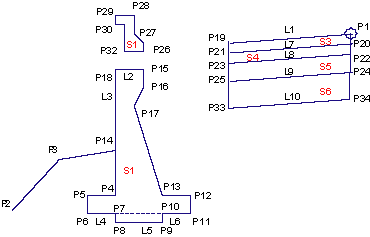

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
