此次組合用於將表土的剝離指定到指定的深度。
貼附
貼附點位於剝離連接的內側。
輸入參數
注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。
| 參數 | 描述 | 類型 | 預設 |
|---|---|---|---|
| 側 |
指定在貼附點的右側或左側插入次組合。 |
左/右/右 | 右 |
| 剝離深度 | 指定要移除的表土深度。 | 數字 |
0.05m 0.167ft |
| 剝離寬度 | 指定表土剝離區域的寬度。 | 數字 |
5m 16.67ft |
| 前坡 | 從原始邊坡點到後坡起點的剝離延伸的預設前坡。 | 數字 | -2 (:1) |
| 後坡 | 從剝離底部返回至既有地形的後坡 | 正數 | 2 (:1) |
目標參數
本部分列示了此次組合中可以被對映至一個或多個目標物件 (例如圖面中的地形、定線或縱斷面物件) 的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。
| 參數 | 描述 | 狀態 |
|---|---|---|
| 剝離寬度 | 可用於取代固定的剝離寬度並與偏移定線關聯。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。 | 可選 |
| 既有地形 | 從剝離底部返回至的既有地形的名稱。以下物件類型可以用作指定此地形的目標：地形。 | 必需 |
輸出參數
無。
行為

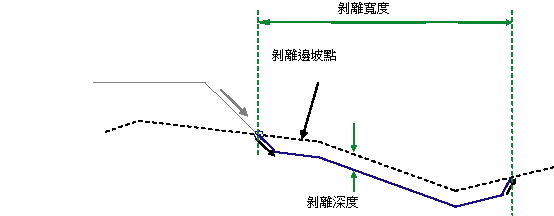

此次組合可插入定義指定地形下方剝離圖層底部的平行連接。剝離從指定地形正下方的插入點開始。將前坡連接從插入點放置到輸入參數中指定的一側。將繪製此連接，直到其最低點和既有地形之間的高程差等於「剝離深度」為止。
同樣，從插入點以「剝離寬度」指定的偏移從表土地形繪製後坡連接。該連接的深度 (即連接底部相對於表土地形的高程差) 將再次等於剝離深度。
現在，將引入與指定表土地形平行的一系列連接，用於連接以上兩個新連接，從而定義剝離圖層。
若要在插入點和/或在剝離的另一端插入垂直連接，請將前坡和/或後坡值指定為零。
配置模式作業
在配置模式中，將使用輸入參數加入前坡連接和後坡連接。連接這兩個連接的底部時，將加入水平線以表示剝離圖層。
點、連接和造型代碼
下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
| 點/連接 | 代碼 | 描述 |
|---|---|---|
| P2 | Daylight_Strip | 剝離後坡連接的邊坡點 |
| 所有連接 | Stripping | 剝離連接 |

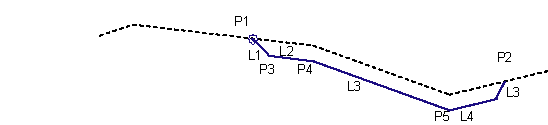

編碼圖
