此次組合用於在兩點之間插入相交連接。
它通常用於為兩條相鄰或合併道路邊緣之間的 V 形溝渠放置相交坡度。也可以指定平底溝渠。
貼附

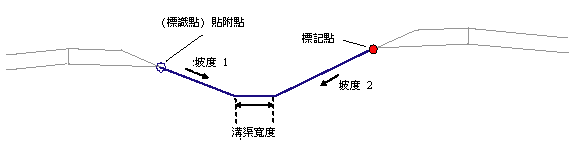

貼附點位於左側或右側相交坡度的外側邊緣處，並且之前定義的已標記點必須位於相對的外側邊緣上。點的左右關係無關緊要。當提示您輸入標識點時，請選擇貼附點。請務必為已標記點命名並在此次組合中設定已標記點的名稱。
輸入參數
注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。
|
參數 |
描述 |
類型 |
預設 |
|---|---|---|---|
|
已標記點名稱 |
之前定義的已標記點的名稱 |
字串 |
無 |
|
坡度 1 |
從貼附點向內延伸的連接的坡度 (x : 1)。負坡度值表示向下。 |
數字 |
-4 ( : 1) |
|
坡度 2 |
從已標記的點向內延伸的連接的坡度 (x : 1) |
數字 |
-4 ( : 1) |
|
溝渠寬度 |
中央溝渠的底部寬度 (零表示 V 形溝渠) |
正數 |
0.6 m 2 ft |
輸出參數
無。
行為
貼附點和已標記點的位置已確定。已標記點可以位於貼附點的右側，也可以位於貼附點的左側。這些連接從附貼點以坡度 1 向內延伸，並從已標記點以坡度 2 向內延伸，直到它們相交。如果指定了非零的溝渠寬度，則會將水平溝渠底部連接填入相交側坡。
配置模式作業
在配置模式中，此次組合將根據指定的輸入參數以及貼附點和已標記點的相對位置，計算並顯示相交連接和可選的溝渠底部。
點、連接和造型代碼
下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
|
點、連接或造型 |
字碼 |
描述 |
|---|---|---|
|
P2 |
Ditch_In Ditch |
溝渠寬度非零時，距貼附點最近的溝渠邊緣。 如果溝渠寬度為零，則使用 Ditch。 |
|
P3 |
RMedDitch |
溝渠寬度非零時，距已標記點最近的溝渠邊緣 |
|
L1 – L3 |
Top Datum |
未鋪路路肩和中央連接上的完工整地地形 |

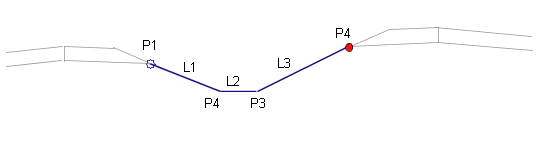

編碼圖
