此次組合用於在中心線處插入中央，在中心線兩側有不對稱擋牆，並且具有包含可選碼的傾斜底部。
鋪面結構遵循 Autodesk Civil 3D 說明〈鋪路橫斷面的鋪面結構〉中描述的標準。
貼附
貼附點位於中央的中間。中央將依照輸入參數的指定，放置在具有適當元件的一側。

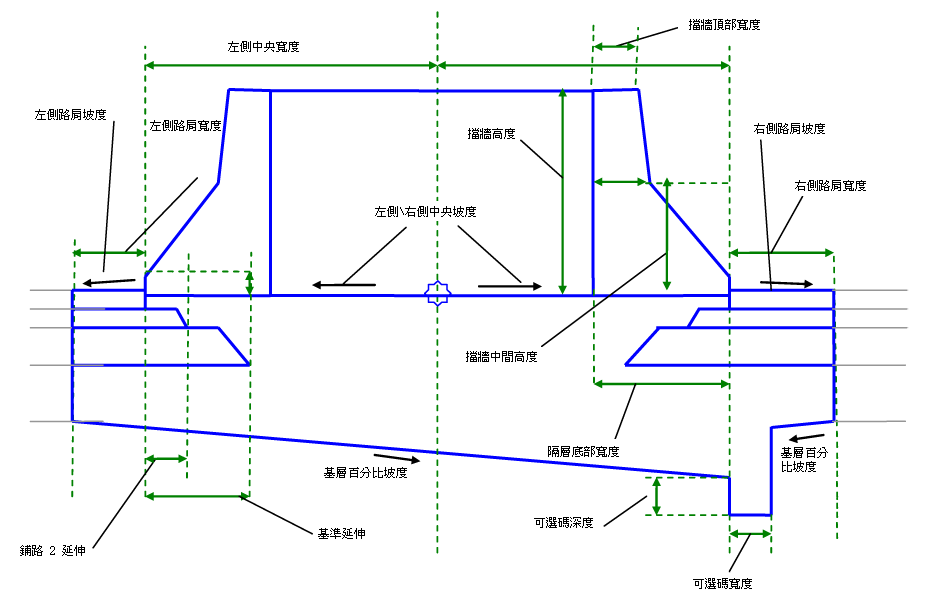

輸入參數
注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。
| 參數 | 描述 | 類型 | 預設 |
|---|---|---|---|
| 左側中央寬度 | 至貼附點左側的中央寬度，包括擋牆區域 | 正數 |
2.0 m 6.0 ft |
| 右側中央寬度 | 至貼附點右側的中央的寬度，包括擋牆區域 | 正數 |
2.0 m 6.0 ft |
| 中心處的路拱點 | 指定要編碼為「Crown」的貼附點 | 是/否 | 否 |
| 左側中央橫向坡度 | 中央到貼附點左側的橫向坡度 | 數字 | 0% |
| 右側中央坡度 | 中央到貼附點右側的橫向坡度 | 數字 | 0% |
| 擋牆選項 | 指定將擋牆放置在左側和/或右側 | 字串：(a)「無」，(b)「兩側」，(c)「右側」，(d)「左側」 | 兩側 |
| 擋牆頂部寬度 | 擋牆頂部的寬度 | 正數 |
0.15 m 0.5 ft |
| 擋牆中間寬度 | 擋牆中間的寬度 | 正數 |
0.225 m 0.75 ft |
| 路緣高度 | 擋牆底部路緣的高度 | 正數 |
0.075 m 0.25 ft |
| 擋牆底部寬度 | 擋牆底部的寬度 | 正數 |
0.6 m 2.0 ft |
| 擋牆高度 | 到擋牆頂部的高度 | 正數 |
0.9 m 3.0 ft |
| 擋牆中間高度 | 到擋牆中間的高度 | 正數 |
0.45 m 1.5 ft |
| 路肩高度偏移 | 中央邊緣點高程相對於鋪路路肩邊緣的差 | 數字 |
0.015 m 0.05 ft |
| 左側路肩寬度 | 從內側鋪面邊緣的左側路肩到中央起點的寬度。如果左側不需要路肩，則可以輸入零值。 | 正數 |
1.2 m 4.0 ft |
| 左側路肩預設坡度 | 路肩地形的預設橫向坡度。如果未使用超高坡度或沒有為基準線定線指定超高坡度，則會使用此值。 | 正數 | -2% |
| 左側路肩 - 使用超高坡度 | 指定使用在基準線定線上定義的超高規格中的坡度 |
選取清單：
|
是 |
| 右側路肩寬度 | 從內側鋪面邊緣的右側路肩到中央起點的寬度。如果右側不需要路肩，則可以輸入零值。 | 正數 |
1.2 m 4.0 ft |
| 右側路肩預設坡度 | 右側路肩地形的預設橫向坡度。如果未使用超高坡度或沒有為基準線定線指定超高坡度，則會使用此值。 | 正數 | -2% |
| 右側路肩 - 使用超高坡度 | 指定使用在基準線定線上定義的超高規格中的坡度。 |
選取清單：
|
是 |
| 路肩坡度方向 | 指定將路肩坡度方向設為遠離路拱或向路拱 |
選取清單：
|
遠離路拱 |
| 基層坡度 | 基層從每一端到中間的橫向坡度。如果選取了可選排水碼，則會達到該點。 | 數字 | -4% |
| 排水碼 | 指定在其中一個擋牆下方加入排水碼。 | 字串：(a)「無」，(b)「左側擋牆下方」，(c)「右側擋牆下方」 | 右側擋牆下方 |
| 碼寬度 | 可選碼底部的寬度 | 正數 |
0.3 m 1.0 ft |
| 碼深度 | 較短側的可選碼深度 | 正數 |
0.3 m 1.0 ft |

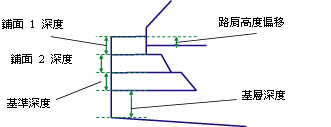

| 左側鋪路 1 深度 | 左側路肩的完工整地地形和鋪路 1 之間的深度 | 正數 |
0.025 m 0.083 ft |
| 左側鋪路 2 深度 | 左側路肩第二層鋪面材料的深度 | 正數 |
0.025 m 0.083 ft |
| 左側基準深度 | 左側路肩的基層路線 (鋪路 2 與基準之間) 的深度 | 正數 |
0.100 m 0.333 ft |
| 左側基層深度 | 鋪面左側內側邊緣 (左側路肩的起點) 處的基層圖層深度。如果將路肩寬度設定為零，則此為中央左端的基層深度。 | 數字 |
0.300 m 1.0 ft |
| 左側鋪路 2 延伸 | 鋪路 2 圖層超出左側鋪路路肩邊緣並延伸到中央的寬度。即使左側路肩寬度設定為零，仍提供此參數。 | 正數 |
0.1 m 0.33 ft |
| 左側基準延伸 | 基本圖層超出左側鋪路路肩邊緣並延伸到中央的寬度。即使左側路肩寬度設定為零，仍提供此參數。 | 正數 |
0.25 m 0.83 ft |
| 右側鋪路 1 深度 | 右側路肩的完工整地地形和鋪路 1 之間的深度 | 正數 |
0.025 m 0.083 ft |
| 右側鋪路 2 深度 | 右側路肩第二層鋪面材料的深度 | 正數 |
0.025 m 0.083 ft |
| 右側基準深度 | 右側路肩的基層路線的深度 (鋪路 2 與基準之間) | 正數 |
0.100 m 0.333 ft |
| 右側基層深度 | 鋪面右側內側邊緣 (右側路肩的起點) 處的基層圖層深度。如果將路肩寬度設定為零，則此為中央右端的基層深度。 | 數字 |
0.300 m 1.0 ft |
| 右側鋪路 2 延伸 | 鋪路 2 圖層超出右側鋪路路肩邊緣並延伸到中央的寬度。即使右側路肩寬度設定為零，仍提供此參數 | 正數 |
0.1 m 0.33 ft |
| 右側基準延伸 | 基本圖層超出右側鋪路路肩邊緣並延伸到中央的寬度。即使右側路肩寬度設定為零，仍提供此參數。 | 正數 |
0.25 m 0.83 ft |
目標參數
本部分列示了此次組合中可以被對映至一個或多個目標物件 (例如圖面中的地形、定線或縱斷面物件) 的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。
|
參數 |
描述 |
狀態 |
|---|---|---|
|
左側鋪路路肩寬度 |
可以用於取代左側固定的「路肩寬度」，並將路肩內側邊緣與偏移定線關聯。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。 |
可選 |
|
右側鋪路路肩寬度 |
可以用於取代右側固定的「路肩寬度」，並將路肩內側邊緣與偏移定線關聯。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。 |
可選 |
輸出參數
|
參數 |
描述 |
類型 |
|---|---|---|
|
超高旋轉軸 |
指示次組合是否支援旋轉軸計算。若要檢視參數的描述，請在「性質」視窗中，將游標懸停在參數上。 若要取得更多資訊，請參閱〈超高期間的縱坡線調整〉。 |
靜態 (描述) |
|
擋牆高度 |
到擋牆頂部的高度。 |
正數 |
|
左側路肩坡度 |
左側鋪路路肩的坡度。 |
正數 |
|
右側路肩坡度 |
右側鋪路路肩的坡度。 |
正數 |
|
中央最大深度 |
中央在最深點處的深度，靠近可選碼位置。 |
數字 |
行為
此次組合將從中央連接處開始，使用左側/右側中央寬度以及其他參數插入到貼附點的兩側。鋪路路肩的邊緣將使用「路肩高度偏移」參數值進行定位 (在左右兩側)。依指定的路肩寬度與路肩坡度從貼附點向外插入路肩的完工整地地形。基層連接將從起始於「基層深度」的鋪路路肩上最外側的點插入，在左側和右側分別插入，並且位於完工整地地形下方。
平行於完工整地地形以指定深度插入鋪路 1、鋪路 2 和基準地面連接。如果圖層延伸值不為零，則會將每個圖層向路肩鉸接點以外延伸指定的距離。每一個圖層都應等於或大於它上面一個圖層的寬度。
最後，使用擋牆底部寬度、高度、中間寬度、中間高度以及路緣高度參數從中央末端加入擋牆連接。
超高旋轉軸支援
此次組合僅可用於具有「中央邊緣旋轉方式」和「維護中央造型的中央處理」的道路類型。如果您與任何其他旋轉方式或扭曲中央形式一同使用此次組合，它將產生相當於具有維護中央造型的中央邊緣的結果。
配置模式作業
在配置模式中，此次組合將顯示對各種輸入參數使用預設值的所有連接。
點、連接和造型代碼
下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
| 類型 | 代碼 | 描述 |
|---|---|---|
| P1 | Crown | 插入點，通常位於中心線處 |
| P2、P3 | EPS | 頂部連接上的鋪路路肩邊緣 |
| P4、P5 | Median | 中央邊緣 |
| P6、P7 | EPS_Pave1 | 鋪路 1 上的鋪路路肩邊緣 |
| P10、P11 | EPS_Pave2 | 鋪路 2 上的鋪路路肩邊緣 |
| P14、P15 | EPS_Base | 基準上的鋪路路肩邊緣 |
| L1、L2、L17、L18 | Top | 中央部分 (包括擋牆) 上的頂部連接 |
| L3 - L7；L19 - L23 | Barrier | 擋牆連接 |
| L8、L24 | Top, Pave | |
| L9、L25 | Pave1 | 第一個鋪面圖層的底部 |
| L10、L26 | Pave2 | 第二個鋪面圖層的底部 |
| L11、L27 | Base | 基層路線圖層的底部 |
| L12、L14、L16 | SubBase | 基層路線圖層的底部 |
| S1 | Pave1 | |
| S2 | Pave2 | |
| S3 | Base | |
| S4 | SubBase | |
| S5 | Barrier |

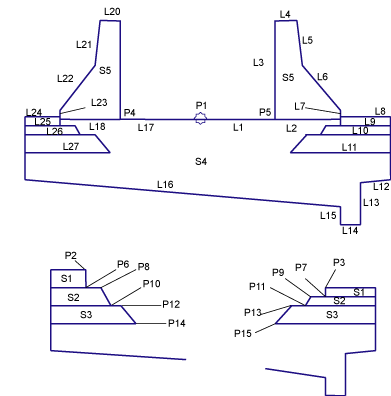

編碼圖
