此次組合可插入所有鋪面，基本圖層和基層圖層均已延伸到路肩邊坡坡度的鋪路路肩。
貼附
貼附點位於鋪路路肩的內側邊緣，鋪路路肩通常位於外側車道邊緣。
輸入參數
注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。
| 參數 | 描述 | 類型 | 預設 |
|---|---|---|---|
| 側 |
指定在貼附點的右側或左側插入次組合。 |
左/右 | 右 |
| 路肩寬度 | 從貼附點到路肩鉸接點的寬度。 | 數字 |
2.4 m 8.0 ft |
| 使用超高坡度 | 指定使用在基準線定線上定義的超高規格中的坡度。 |
選取清單：
|
否 |
| 路肩坡度方向 |
指定將路肩坡度方向設為遠離路拱或向路拱 |
選取清單：
|
遠離路拱 |
| 預設路肩坡度 | 路肩地形的預設橫向坡度。如果未使用超高坡度或沒有為基準線定線指定超高坡度，則會使用此值。 | 數字 | -6.0% |
| 溝渠寬度 | 指定從路肩鉸接點的溝渠的寬度。 | 正數 |
3.00m 9.00ft |
| 溝渠深度 | 指定溝渠的深度。 | 正數 |
0.40m 1.20ft |
| 基層前坡 | 要與溝渠頂部關聯的基層前坡的值。 | 正數 | 2 ( : 1) |
| 基層超高 | 指定使用在基準線定線上定義的超高規格中的坡度。 | 選項清單：a.)「否」，b.)「外側路肩坡度」，c.)「內側路肩坡度」 | 否 |
| 預設基層坡度 | 基層地形的預設橫向坡度。如果未使用超高坡度或沒有為基準線定線指定超高坡度，則會使用此值。 | 數字 | -4.0% |
| 鋪路 1 深度 | 完工整地地形和鋪路 1 之間的深度 (零表示忽略) | 數值 (非負數) |
0.025 m 0.083 ft |
| 鋪路 1 與鋪路 2 之間的間隙 | 鋪路 1 到鋪路 1 與鋪路 2 之間的交錯基層材料的深度減少量 | 正數 |
0.000m 0.000 ft |
| 鋪路 2 深度 | 第二層鋪面材料的深度 (零表示忽略) | 數值 (非負數) |
0.025 m 0.083 ft |
| 鋪路 2 修剪 | 減少鋪路 2 材料的寬度以允許基層交錯。材料圖層的側邊緣將具有與路肩邊坡坡度相同的坡度。 | 正數 |
0.4 m 1.32 ft |
| 鋪路 2 和基準之間的間隙 | 鋪路 2 到鋪路 2 與基層路線之間的交錯基層材料的深度減少量 | 正數 |
0.01 m 0.033 ft |
| 基準深度 | 基層路線的深度 (在鋪路 2 和基層之間；零表示忽略) | 數值 (非負數) |
0.100 m 0.333 ft |
| 基準修剪 | 減少基準路線材料的寬度以允許基層交錯。材料圖層的側邊緣將具有與路肩邊坡坡度相同的坡度。 | 正數 |
0.4 m 1.32 ft |
| 基層深度 | 從基層路線底部到貼附點處的基層圖層深度 (零表示忽略) | 數值 (非負數) |
0.300 m 1.0 ft |
| 表土厚度 | 指定邊坡連接上的材料襯套的深度。如果輸入的值為零 - 則不會加入任何襯套材料。 | 數值 (非負數) | 0.0 |
| 表土造型代碼 | 指定表土材料的造型代碼 | 字串 | Topsoil |
| 鋪路 1 造型代碼 | 指定頂部圖層 (如果已啟用，則位於表土下方) 材料的造型代碼 | 字串 | Pave1 |
| 鋪路 2 造型代碼 | 指定第二個圖層 (位於基準路線上方) 材料的造型代碼 | 字串 | Pave2 |
目標參數
本部分列示了此次組合中可以被對映至一個或多個目標物件 (例如圖面中的地形、定線或縱斷面物件) 的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。
| 參數 | 描述 | 狀態 |
|---|---|---|
| 路肩寬度 | 可用於取代固定的路肩寬度，並將路肩邊緣關聯到偏移定線。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。 | 可選 |
輸出參數
| 參數 | 描述 | 類型 |
|---|---|---|
| 溝渠端坡度 | 溝渠端的坡度 | 數字 |
| 溝渠終點偏移 | 溝渠終點的偏移 | 數字 |
| 溝渠終點高程 | 溝渠終點的高程 | 數字 |
| 路肩寬度 | 鋪路路肩的寬度 | 數字 |
| 路肩坡度 | 鋪路路肩的坡度 | 數字 |
行為
依指定的路肩寬度與路肩坡度從貼附點向外插入路肩的完工整地地形。然後，使用溝渠底部深度做為拋物線的低點，將拋物線形溝渠連接做為 6 個一系列的連接從路肩末端加入到指定的寬度。

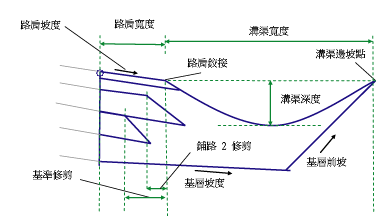

現在，使用預設路肩坡度 (或超高坡度) 從起始於完工整地地形下方的基層深度處的貼附點偏移插入基層連接。基層的另一端可透過從具有基層前坡的溝渠一端繪製連接來找到，如下圖中所示。

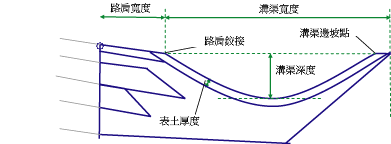

如果將表土材料設定為「正」值，則將在邊坡連接正下方的指定厚度處引入新材料圖層。將互垂於拋物線溝渠造型測量厚度。從路肩鉸接點以指定的寬度和溝渠深度繪製溝渠頂部。在溝渠的內側邊緣，加入連接偏移連接 (在路肩連接上)，以便達到指定的溝渠表土深度。同樣，在溝渠的外側端加入水平連接。現在，使用這兩個連接以及表土厚度，可以建立拋物線表土底部的提醒。由於存在這一新圖層，因此路肩頂部圖層的寬度將依下圖中所示進行調整。
平行於完工整地地形以指定深度插入鋪路 1、鋪路 2 和基準地面連接。鋪路 1 底部連接永遠延伸到邊坡連接。如果將鋪路 2 和/或基準修剪值設定為零 – 則這些圖層的頂部連接將延伸到「上一個圖層的底部連接」的偏移處。將延伸這些圖層的底部連接，從而使在側面形成的楔形塊的坡度與溝渠起點坡度比相同 (注意事項：使用拋物線方程式中的三個已知點來計算拋物線溝渠的起點坡度比)。
如果將上方的修剪值設定為正值，則將按該值縮短上方各個材料，而將透過材料側坡等於邊坡坡度得出底部連接。
另外，如果將「鋪路 1/鋪路 2 和/或鋪路 2/基準之間的間隙」設定為正值 – 則將依照該間隙分隔那些圖層，如帶有交錯基層的路肩次組合中所述。
配置模式作業
在配置模式中，此次組合透過指定給它的預設參數顯示組成路肩的連接。
點、連接和造型代碼
下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
| 類型 | 代碼 | 描述 |
|---|---|---|
| P2 | EPS | 鋪路路肩的邊緣，完工整地地形 |
| P3 | Daylight_Sub | 基層邊坡點 |
| P5 | EPS_Pave1 | 鋪路 1 上的鋪路路肩邊緣 |
| P7 | EPS_Pave2 | 鋪路 2 上的鋪路路肩邊緣 |
| P9 | EPS_Base | 基準上的鋪路路肩邊緣 |
| L1、L2 | Top | 路肩的完工整地地形 |
| L3、L4 | Datum, SubBase | |
| L5 | Pave1 | |
| L6 | Pave2 | |
| L7 | Base | |
| S1 | 使用者定義的代碼 | 路肩頂部圖層的使用者定義的代碼 (預設 - Pave1) |
| S2 | 使用者定義的代碼 | 路肩第二個圖層的使用者定義的代碼 (預設 - Pave2) |
| S3 | Base | |
| S4 | SubBase | |
| S5 | 使用者定義的代碼 | 表土材料的使用者定義的代碼 (預設 - Topsoil) |

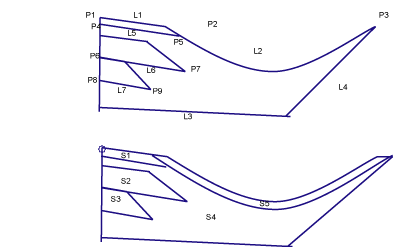

編碼圖
