斜擋土牆

貼附

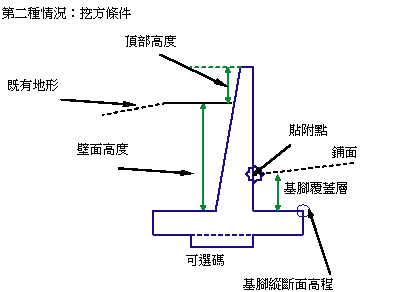

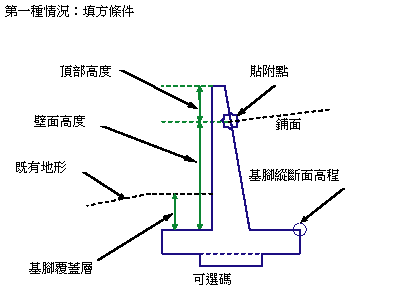

貼附點根據擋土牆處於挖方情況還是填方條件而有所不同。如果其在填方中，則貼附點將位於擋土牆頂部附近。如果在挖方情況下將其插入，則貼附點將位於基腳附近。

注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
側	指定在貼附點的右側或左側插入次組合。	左/右	右
壁面頂部寬度	指定頂部處壁面的寬度	數字	0.958 ft 0.292 m
頂部高度	壁面頂部和填方中的鉤線或挖方中的新鉤線之間的距離。	數字	1.320 ft 0.40m
基腳覆蓋層	從基腳頂部到填方中壁面背面的完工整地坡線或到挖方中鉤線的覆蓋層的深度。	數字	1.667 ft 0.50 m
主鍵功能變數	指定在基腳下方加入可選碼	布林	是

壁面高度由從基腳頂部到垂直面上地形高程的插入點之間的距離來確定，無論哪個點處於較高的位置。壁面傾斜坡度、基腳寬度、壁面垂直面的偏移、可選碼標註及碼中心的位置都是壁面高度的函數。

本部分列示了此次組合中可以被對映至一個或多個目標物件 (例如圖面中的地形、定線或縱斷面物件) 的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	描述	狀態
壁面高度	可用於取代固定的壁面高度並與縱斷面關聯。以下物件類型可以用作指定此高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。	可選
目標地形	用於確定擋土牆處於挖方中還是填方中的既有地形地面名稱。以下物件類型可以用作指定此地形的目標：地形。	必需

無。

此次組合可插在左側，也可插在右側。填方或挖方情況的貼附點不同。在填方中，貼附點假定為完工整地地形與壁面的內側面相交的位置，位於壁面頂部下方的頂部高度距離處。在挖方中，貼附點假定為完工整地地形與內側面相交的位置，位於基腳頂部上方的基腳覆蓋層距離處。壁面高度由「壁面高度」或「縱斷面」輸入確定。

在填方中，傾斜壁面將朝向道路的中心。在挖方中，傾斜壁面將背離道路。如果將「碼」選項設定為「否」，則基腳的基準為單一水平連接。如果使用「碼」選項，則將插入定義可選碼的連接。

在配置模式中，此次組合將依照輸入參數值所指定的那樣來繪製擋土牆造型 (假定此次組合處於填方條件中)。

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。

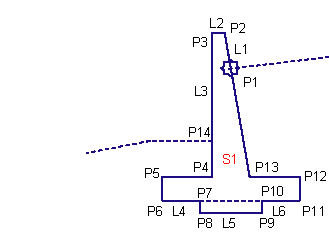

填方條件

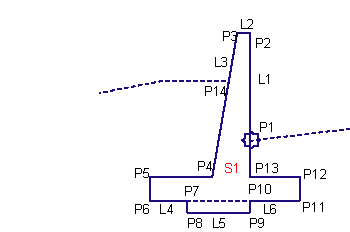

挖方情況
