溝渠管 3

此次組合可建立具有相等側坡的平底溝渠，允許使用兩種地形類型，並將使用為其上方的地形指定的坡度。最多可以使用三個回填材料圖層。溝渠的寬度由使用者指定的寬度和最小管覆蓋層確定。

貼附

貼附點位置沿目標地形的溝渠中央處。

注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
側坡	溝渠側坡的 X : 1 坡度	正數	3 : 1
基礎深度	基礎圖層的深度	正數	0.0
特殊回填最小覆蓋層	放置在最高管上面的特殊回填覆蓋層的最小量。透過管的頂端外徑測量管。	正數	0.0
特殊回填最小深度	最低管下面特殊回填的最小深度。透過管的底端外徑測量管。	正數	0.0
寬度	溝渠底部的寬度	正數	2.0 m 6.0 ft
管網 1 偏移	從管的外側邊緣到溝渠側坡的偏移	正數	0.0
管網 2 偏移	從管的外側邊緣到溝渠側坡的偏移	正數	0.0
側坡岩石	溝渠岩石側坡的 X : 1 坡度	正數	1 : 1

本部分列示了此次組合中可以被對映至一個或多個目標物件 (例如圖面中的地形、定線或縱斷面物件) 的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	描述	狀態
既有地形	要將側坡連接至的既有地形。以下物件類型可以用作指定此地形的目標：地形。	必需
岩石地形	要將側坡連接至的岩石地形。以下物件類型可以用作指定此地形的目標：地形。	可選
管網 1	用於指定管網 1。以下物件類型可用作指定此管網的目標：管網。	必需
管網 2	用於指定管網 2。以下物件類型可用作指定此管網的目標：管網。	可選

無。

在這兩種情況下，次組合均將根據指定網路中的管位置確定溝渠深度和溝渠寬度。特殊回填最小覆蓋層由取樣橫斷面處的最高管的頂端外徑確定。特殊回填最小深度由取樣樁號處的最低管的較低外徑確定。不管側坡在哪種地形下方，均將使用相應的坡度 (岩石或一般)。

情況 1：選取單一管網

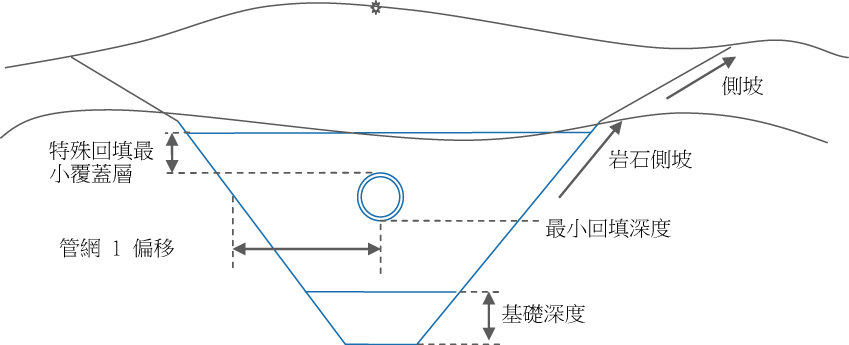

如果僅選取了管網 1，則次組合將從控制基準線到左側和右側搜尋 3 英呎 (1 米)，以找到取樣樁號處的管中心線。將管網 1 偏移值套用到兩側，以確定管寬度或最小寬度 (其中較小的值)。將從管的外壁套用偏移值，如圖所示。溝渠底部的深度由管底端外徑、特殊回填最小深度和基礎深度確定。

情況 2：選取兩個管網

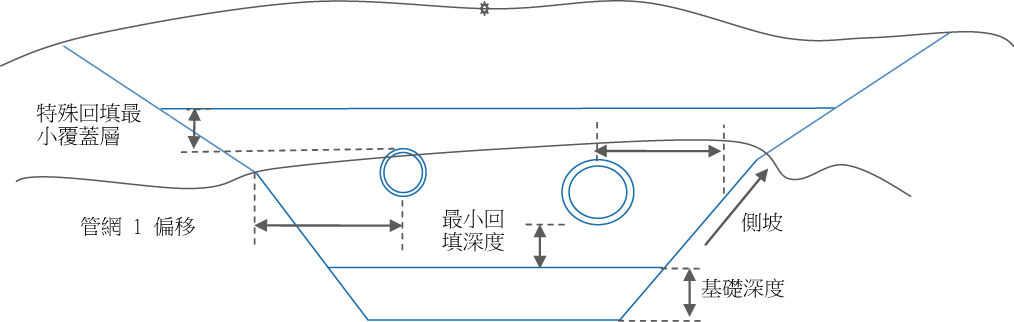

當選取兩種管網時，將假定管網 1 位於基準線的左側，假定管網 2 位於定線的右側。特殊回填最小深度的材料深度將由兩個管顶端外徑的較高值以及特殊回填最小覆蓋層值確定。溝渠底部的深度將由兩個管底端外徑中的較低值、特殊回填最小深度和基礎深度確定。

在配置模式中，此次組合將按照先前的圖解所示來繪製溝渠。

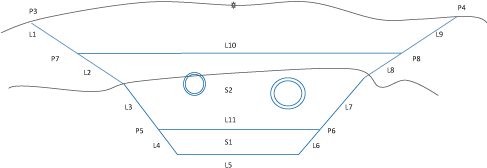

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
