單軌鐵路

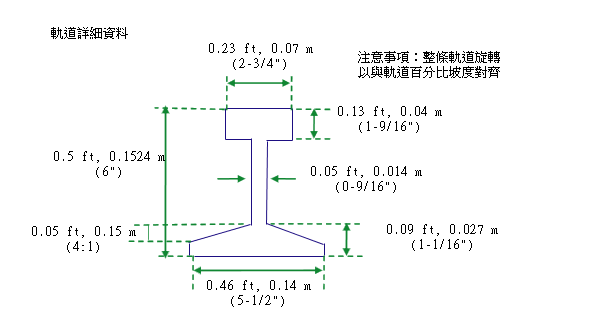

此次組合可為單軌鐵路插入軌道、枕木、碎石和砂礫。

其左右兩側應緊跟邊坡次組合，以接近挖方和填方條件下的既有地面。

註:

此次組合是專門為視覺化用途而設計的，並可演示廊道塑型在軌道應用中的使用。其不適用於實際的工程設計製作工作。

貼附

貼附點位於枕木中心線上方與軌道高度相等的距離處。

注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

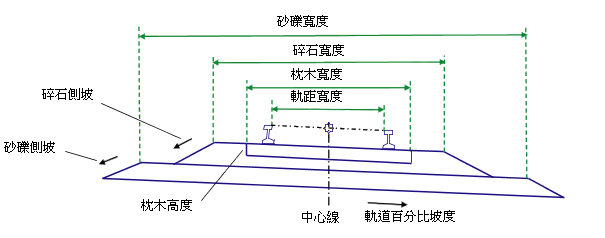

參數	描述	類型	預設
軌道百分比坡度	路基的百分比坡度	數字	0 (%)
軌距寬度	從軌道內側到內側的軌道軌距寬度。軌道，圍繞中心線定線對稱放置。	正數	1.435 m 4.7083 ft (4’ 8-1/2”)
枕木寬度	枕木的寬度，圍繞中心線對稱放置	正數	2.4 m 8.0 ft
枕木高度	枕木的高度	正數	0.200 m 0.67 ft
碎石寬度	圍繞中心線對稱放置的碎石圖層頂部寬度	正數	3.6 m 12.0 ft
碎石深度	碎石圖層自完工整地地形的厚度	正數	0.3 1.0 ft
碎石側坡	碎石圖層的側坡 (x : 1)	正數	2 (: 1)
砂礫寬度	圍繞中心線對稱放置的砂礫圖層頂部寬度	正數	6.6 m 22.0 ft
砂礫深度	砂礫圖層的厚度	正數	0.3 1.0 ft
砂礫側坡	砂礫圖層的側坡	正數	2 (: 1)

本部分列示了此次組合中可以被對映至一個或多個目標物件 (例如圖面中的地形、定線或縱斷面物件) 的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

目標參數：無。

無。

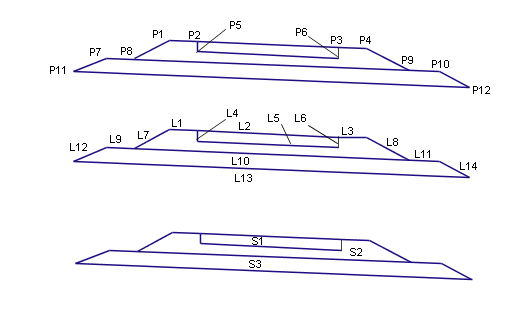

根據提供的輸入參數值計算和放置軌道、枕木、碎石和砂礫的連接。如果「軌道百分比坡度」不為零，則將在低側軌道中心處保留廊道縱斷面高程。將以「軌道百分比坡度」保持完工整地地形、枕木、碎石和砂礫連接。

在配置模式中，此次組合將顯示組成完工整地地形、碎石、砂礫和側坡的連接。
