此次組合為一般用途的公用程式，用於將連接從貼附點延伸到目標地形上的指定偏移處。
建置廊道模型時，可以使用定線計算偏移。

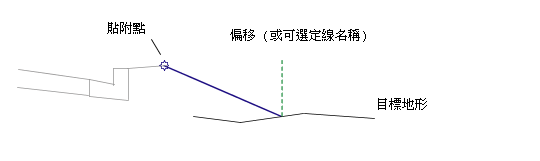

貼附
貼附點位於連接的起點處。
輸入參數
注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。
|
參數 |
描述 |
類型 |
預設 |
|---|---|---|---|
|
來自基準線的偏移 |
用於將連接連接至目標地形的 +/- 偏移。為此參數指定正值可以將此次組合插入廊道右側或控制基準線。如果為負值，則會將其插入左側。若要取得更多資訊，請參閱《Autodesk Civil 3D 使用指南》說明中〈廊道〉一章的〈將次組合插入廊道的右側或左側〉。 |
數字 |
0.0 |
|
點代碼 |
要指定給連接外側邊緣的一系列地形代碼 |
以逗號分隔的字串 |
P2 |
|
連接代碼 |
要指定給連接的一系列代碼 |
以逗號分隔的字串 |
Top, Datum |
|
省略連接 |
此參數可以加入或移除地形連接。 |
是\否 |
否 |
目標參數
本部分列示了此次組合中可以被對映至一個或多個目標物件 (例如圖面中的地形、定線或縱斷面物件) 的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。
|
參數 |
描述 |
狀態 |
|---|---|---|
|
偏移 |
可以用於取代固定的「偏移」，並將連接終點與偏移定線關聯。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。 |
可選 |
|
目標地形 |
連接所關聯的地形的名稱。以下物件類型可以用作指定此地形的目標：地形。 |
必需 |
輸出參數
|
參數 |
描述 |
類型 |
|---|---|---|
|
開始偏移 |
連接起點的正/負偏移 |
數字 |
|
開始高程 |
連接起點處的高程 |
數字 |
|
終點偏移 |
連接終點的正/負偏移 |
數字 |
|
終點高程 |
連接終點處的高程 |
數字 |
行為
會將連接延伸到目標地形上指定偏移處的點。
配置模式作業

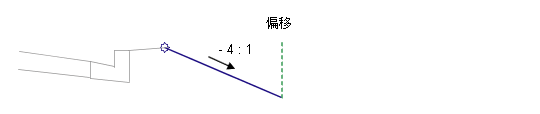

在配置模式中，此次組合顯示以 -4 : 1 的坡度繪製到指定偏移的連接。連接以指向外側的箭頭終止。
點、連接和造型代碼
無。

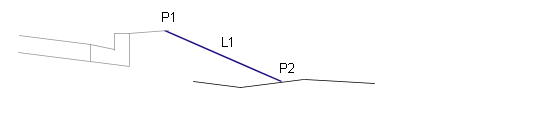

編碼圖
