梯形造型

此次組合可插入具有靈活參數和代碼的梯形造型。

此造型可用作使用坡度超高參數的車道或路肩。可以根據可選定線和縱斷面來計算寬度和外側邊緣高程。如果堆疊了多個造型，則可以將底部坡度用作後續造型的頂部坡度。如果將造型對接在一起，則可以將外側深度用作下一個次組合的內側深度。由於未定義點、連接和造型代碼，因此該造型可用於表示多個方案中的不同材料。

貼附

貼附點位於造型的內側邊緣。

注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
底部坡度			0.042
外側深度			0.500
頂部坡度			-0.020
側	指定在貼附點的右側或左側插入次組合。	左/右	右
寬度	從貼附點到路肩外側點的寬度	數字	2.4 m 8.0 ft
預設橫向坡度	造型地形的預設橫向坡度。如果未使用超高坡度或沒有為基準線定線指定超高坡度，則會使用此值。	數字	-2.0%
使用超高坡度	指定以使用超高坡度	選項清單	否
坡度方向	指定將造型坡度方向設為遠離路拱或向路拱	選項清單	遠離路拱
內側深度	貼附點處的深度	正數	0.25 m 1.0 ft
外側深度	貼附點對面的深度	正數	0.125 m 0.5 ft
內側頂部代碼	使用者定義的點代碼
外側頂部代碼	使用者定義的點代碼
內側底部代碼	使用者定義的點代碼
外側底部代碼	使用者定義的點代碼
頂部連接代碼	使用者定義的連接代碼
底部連接代碼	使用者定義的連接代碼
造型代碼	使用者定義的造型代碼

本部分列示了此次組合中可以被對映至一個或多個目標物件 (例如圖面中的地形、定線或縱斷面物件) 的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	指定的類型	狀態
寬度	可用於取代固定的寬度並將造型邊緣關聯到偏移定線。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。	可選
外側高程	可用於取代標準造型坡度，並將頂部外側造型邊緣關聯到縱斷面的高程。以下物件類型可以用作指定此高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。	可選

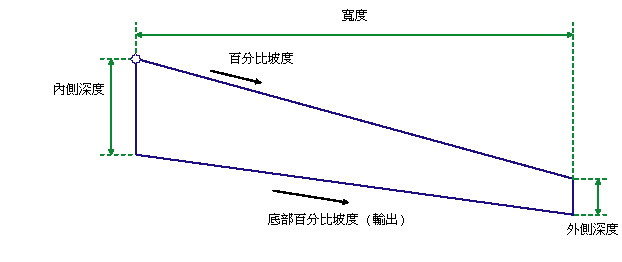

依指定的「寬度」與「百分比坡度」從貼附點向外插入造型的完工整地地形。根據造型的內側和外側深度來計算底部連接坡度。使用使用者定義的字串在輸入參數中設定點、連接和造型代碼。

在配置模式中，此次組合將顯示組成用於標準拱形道路情況的造型的連接，將預設橫向坡度做為頂部連接坡度值。

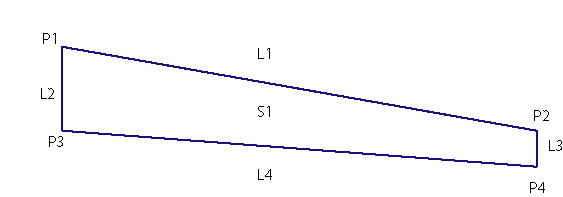

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
