透過轉動和展平覆疊 1

貼附

貼附點是完工整地地形上位於內側修剪點處的覆疊邊緣。

輸入參數

注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
內側取樣點偏移	內側取樣點的偏移。取樣點用於計算既有道路的坡度。為此參數指定正值可以將此次組合插入廊道右側或控制基準線。如果為負值，則會將其插入左側。若要取得更多資訊，請參閱《Autodesk Civil 3D 使用指南》說明中〈廊道〉一章的〈將次組合插入廊道的右側或左側〉。	數字	0.0
外側取樣點偏移	外側取樣點的偏移。為此參數指定正值可以將此次組合插入廊道右側或控制基準線。如果為負值，則會將其插入左側。若要取得更多資訊，請參閱《Autodesk Civil 3D 使用指南》說明中〈廊道〉一章的〈將次組合插入廊道的右側或左側〉。	數字	0.0
內側修剪點	內側修剪點的偏移，用於定義覆疊圖層的內側邊緣	數字	0.0
外側修剪點	外側修剪點的偏移，用於定義覆疊圖層的外側邊緣	數字	0.0
覆疊坡度選項	覆疊圖層的坡度。此參數可以使用以下選項來指定：a) 與從內側取樣點到外側取樣點的坡度相符或 b) 與基準線定線的外側車道超高坡度相符。如果內側點在外側點的左側，則使用左側超高規格；否則使用右側超高規格。a) 使用者定義的；b) 相符坡度；c) 外側車道超高。	選項清單	相符坡度。
預設坡度	指定使用者定義的坡度。也可以在銜接點或超高坡度未傳回適當的值時使用。	數字，坡度比	- 2.0 %
坡度公差	「覆疊坡度」與其設計值的允許差值。如果將「覆疊坡度」指定為 M，則不會使用坡度公差 (請參閱下面的〈行為〉以取得詳細資料)。	正數	0.5%
使用縱斷面	選取要使內部修剪點處的覆疊頂部保持廊道縱斷面高程，還是根據「最小間隙」值來設定覆疊圖層的垂直放置	選項清單	使用最小間隙
最小間隙 (+/-)	既有地形與覆疊圖層底部之間的最小垂直間隙。如果是正值，則會將覆疊底部的連接放置在既有地形上方，並在覆疊下方建立展平圖層。如果是負值，則會將覆疊底部連接放置在既有地形下方，並建立與覆疊圖層的一部分重合的轉動圖層。	數字	0.100 m 0.30 ft
覆疊深度	覆疊圖層的厚度	正數	0.100 m 0.30 ft

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件 (例如圖面中的地形、定線或縱斷面物件) 的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	描述	狀態
既有地形	定義既有道路的地形的名稱。以下物件類型可以用作指定此地形的目標：地形。	必需
內側取樣點偏移	可以用於取代固定的「內側取樣點偏移」，並將該點與偏移定線關聯。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。	可選
外側取樣點偏移	可以用於取代固定的「外側取樣點偏移」，並將該點與偏移定線關聯。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。	可選
內側修剪點偏移	可以用於取代固定的「內側修剪點偏移」，並將該點與偏移定線關聯。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。	可選
外側修剪點偏移	可以用於取代固定的「外側修剪點偏移」，並將該點與偏移定線關聯。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。	可選

輸出參數

參數	描述	類型
超高旋轉軸	指示次組合是否支援旋轉軸計算。若要檢視參數的描述，請在「性質」視窗中，將游標懸停在參數上。若要取得更多資訊，請參閱〈超高期間的縱坡線調整〉。	靜態 (描述)
百分比坡度	用於套用覆疊圖層的坡度。	數字

參數

描述

類型

超高旋轉軸

指示次組合是否支援旋轉軸計算。若要檢視參數的描述，請在「性質」視窗中，將游標懸停在參數上。

若要取得更多資訊，請參閱〈超高期間的縱坡線調整〉。

靜態 (描述)

百分比坡度

用於套用覆疊圖層的坡度。

數字

行為

此次組合可插入定義覆疊圖層頂部和底部的平行連接。這些連接的插入方向是從內側修剪點偏移到外側修剪點偏移。

覆疊坡度

既有地形的坡度將在內側取樣點與外側取樣點之間確定。覆疊圖層的坡度透過以下步驟來確定：

如果將「覆疊百分比坡度」指定為 M，則覆疊坡度將採用從內側取樣點到外側取樣點的坡度。
如果將「覆疊百分比坡度」指定為 S，則覆疊將使用為廊道定線定義的外側車道超高坡度。如果外側取樣點位於內側取樣點的左側，則會使用左側坡度；否則，會使用右側超高坡度。
如果指定的「覆疊百分比坡度」是一個數值，則會使用指定的值。

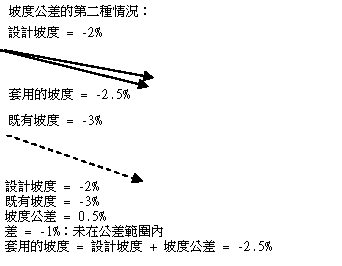

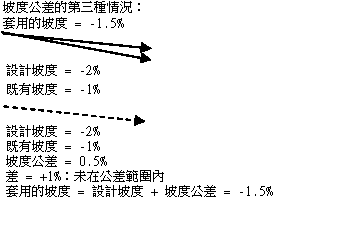

如果使用數值坡度或超高坡度，則將比較覆疊坡度與取樣點之間的既有坡度。如果差值超過了「坡度公差」值，則會依「公差」值調高或調低設計坡度，使其與既有坡度更接近，並使展平或轉動量最小。如果「坡度公差」為零，則不會調整坡度。

覆疊高程

覆疊點的高程透過以下方式確定：

如果「使用縱斷面」的值為 True，則會在內側修剪點偏移處的覆疊頂部上保持廊道縱斷面的高程。覆疊將沿覆疊坡度延伸到外側修剪點偏移，並會插入一個平行連接作為覆疊底部。既有地形上方和覆疊底部下方的區域將儲存為具有代碼「Level」的封閉造型。既有地形下方和覆疊底部上方的區域將儲存為具有代碼「Mill」的封閉造型。

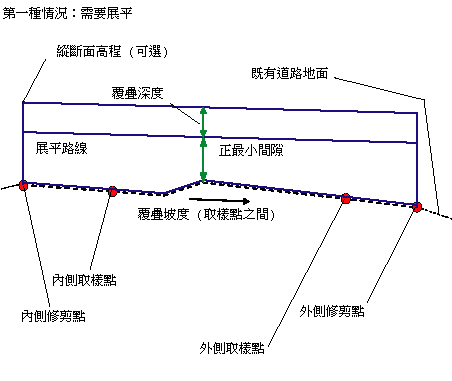

如果「使用縱斷面」的值為 False，則覆疊底部的連接將垂直移動，以保持既有地形上方或下方的「最小間隙」。如果「最小間隙」為正值，則會在既有地形上方和覆疊底部下方建立一個展平區域。如果「最小間隙」為負值，則會在既有地形下方和覆疊底部上方建立一個轉動區域。

最小間隙點

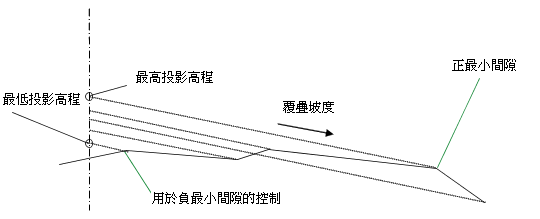

下圖展示了用來確定套用「最小間隙」的點的方法。

可以依照任何偏移建立垂直投影線。
兩個修剪點之間既有地形上的每個點均會沿「覆疊坡度」投影回投影線。
投影線上具有最大高程的點是使「最小間隙」值大於零的控制點。具有最小高程的點是使「最小間隙」值小於零的控制點。

配置模式作業

在配置模式中，此次組合將以 -2% 的坡度顯示從任何便利的貼附點定位的覆疊圖層。

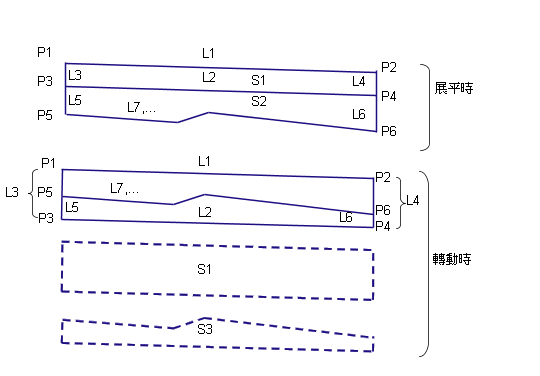

點、連接和造型代碼

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。

點、連接或造型	字碼	描述
P1、P2	EOV	完工整地地形上的覆疊邊緣
P3、P4	EOV_Overlay	覆疊底部的邊緣
L1	Top, Pave	覆疊頂部
L2、L3、L4	Overlay	覆疊連接。請注意，在「展平」和「轉動」情況中，L3 和 L4 都是從覆疊底部延伸到覆疊頂部
L5、L6	Level Mill	用於「展平」情況用於「轉動」情況
S1	Overlay	覆疊頂部與底部之間的區域。此區域可覆疊用於「轉動」情況的轉動區域 (S3)，如下面的〈編碼圖〉所示。
S2	Level	既有地形上方和覆疊底部下方的區域 (「展平」情況)
S3	Mill	既有地形下方和覆疊底部上方的區域 (「轉動」情況)。此區域可覆疊「覆疊」區域，如下面的〈編碼圖〉所示。
