沿坡度指向地形的連接

此次組合為一般用途的公用程式，用於將連接以指定的坡度從貼附點延伸到與目標地面最近的交點處。

貼附

貼附點位於連接的起點處。

輸入參數

注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
側	指定要將次組合放置在哪一側	左/右	右
使用超高坡度	指定以使用超高坡度	選項清單	否
坡度方向	指定將連接坡度方向設為遠離路拱或向路拱	選項清單	遠離路拱
坡度	連接的百分比坡度	數字	2 (%)、(或 2 : 1)
加入連接	指定在挖方、填方或挖方和填方條件下加入連接	選取清單： a)「挖方和填方」、b)「僅挖方」、c)「僅填方」	挖方和填方
點代碼	要指定給連接外側邊緣的一系列地形代碼	以逗號分隔的字串	P2
連接代碼	要指定給連接的一系列代碼	以逗號分隔的字串	Top, Datum
省略連接	此參數可以加入或移除地形連接	是/否	否

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件 (例如圖面中的地形、定線或縱斷面物件) 的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	描述	狀態
目標地形	連接所關聯的地形的名稱。以下物件類型可以用作指定此地形的目標：地形。	必需

輸出參數

參數	描述	類型
開始偏移	連接起點的正/負偏移	數字
開始高程	連接起點處的高程	數字
終點偏移	連接終點的正/負偏移	數字
終點高程	連接終點處的高程	數字

行為

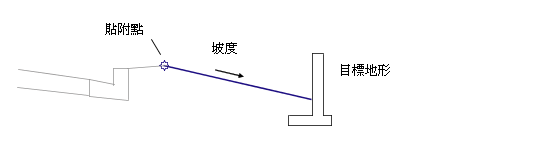

一個連接將以指定的坡度，從貼附點向左側或右側延伸，直至該連接與目標地形相交。

依預設，從貼附點到目標地形加入挖方或填方連接。如果需要僅在挖方或填方條件下加入連接，請正確地為此組合的「加入連接」性質指定值。如果挖方連接和填方連接必須沿不同的坡度，則依需要，以不同坡度在相同貼附點處加入此次組合兩次，一次用於「僅挖方」情況，第二次用於「僅填方」情況。

此次組合包括名為「使用超高坡度」的可選輸入參數，此參數可讓您指定將超高坡度用於路肩。此參數可設定為 a)「外側路肩坡度」、b)「內側路肩坡度」、c)「外側車道坡度」、d)「內側車道坡度」或 e)「無」。「無」是預設設定。

配置模式作業

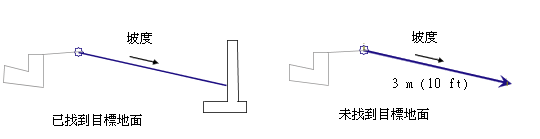

在配置模式中，如果目標地形已由上一個次組合插入，則此次組合將嘗試找到連接的交點。如果找到了交點，將沿與地形的指定坡度顯示連接。如果未找到，將顯示沿指定坡度向外延伸 3 公尺 (或 10 英呎) 的連接，並且該連接以指向外側的箭頭終止。

點、連接和造型代碼

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。

點、連接或造型	字碼	描述
L1	Daylight_Cut	如果在挖方條件下加入連接。
L1	Daylight_Fill	如果在填方條件下加入連接。

註:

使用為此次組合列示的輸入參數，您可以依需要為點和連接加入其他代碼。

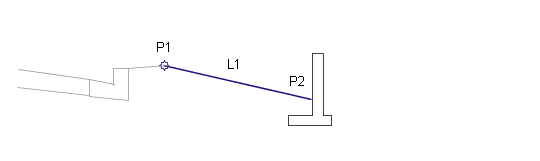

編碼圖
