城市的取代路緣和邊溝 1

此次組合用於將既有路緣和邊溝取代為連接到既有人行道內側邊緣的草坪。路緣和邊溝的垂直放置由凸緣點處允許的轉動和/或覆疊以及草坪的允許坡度範圍來確定。

若要套用此次組合，凸緣點資訊 (定線或偏移值) 是必需的。

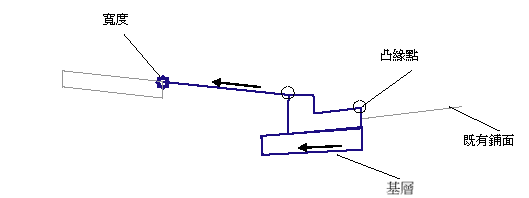

貼附

貼附點位於人行道草坪邊緣的外側/高側點。儘管從概念上講，此貼附點用於標記草坪的高側，但是當使用者貼附適當的已標記點或定線以及縱斷面時，草坪高點的實際位置可能會與此不同。因此，此貼附點應該是用於配置時間協助，而非設計點控制。

輸入參數

注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。

參數	描述	類型	預設
側	指定在貼附點的右側或左側插入次組合。	左/右	右
凸緣點自中心線的偏移	用於定義邊溝凸緣面的偏移的點。此偏移是從基準線點測量的。	數字	3.6 m 10 ft
人行道點	此內側人行道點將用作草坪的高點。(可選)	字串	無
最大轉動	既有鋪面邊緣下方允許的最大凸緣點深度。	正數	0.05 m 2.5 in
所需提升高度	從既有鋪面邊緣到凸緣點之間所需的高程差。正值表示凸緣點在既有鋪面上方。	正數	0.08m 3.5 in
最小草坪坡度	從路緣背面到人行道點之間所允許的最小坡度。		0.02
最大草坪坡度	從路緣背面到人行道點之間所允許的最大坡度。		0.06
標記內側點	標記凸緣點 - 要儲存在凸緣點處的已標記點的名稱 - 以便以後修復次組合。	字串	無

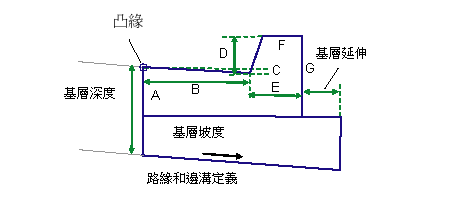

	以下參數與城市道路的一般路緣和邊溝次組合的參數相同。
基層深度	凸緣點處的基層深度。如果無基層，則使用零。	正數	0.450 m 1.5 ft
基層延伸	基層超出路緣背面的距離。如果基層終止於路緣背面，則使用零。	正數	0.3 m 1 ft
基層坡度方式	選取是使用基層圖層的外側車道超高坡度，還是設定一個數字百分比坡度值	選項清單	固定坡度
基層百分比坡度	基層圖層的百分比坡度。如果將「使用 SE」設定為 True，則不使用該坡度。	數字	-2 (%)
標註 A (mm/in)	凸緣點處的邊溝深度。	正數， 非零	175 mm 6 in
標註 B (mm/in)	從凸緣點到邊溝流線的寬度。		400 mm 16 in
標註 C (mm/in)	從凸緣點到邊溝流線的深度。	正數， 非零	25 mm 1 in
標註 D (mm/in)	從邊溝流線到路緣頂部的路緣高度。	正數， 非零	150 mm 6 in
標註 E (mm/in)	從邊溝流線到路緣背面的寬度。	正數， 非零	200 mm 8 in
標註 F (mm/in)	路緣頂部的寬度。	正數， 非零	150 mm 6 in
標註 G (mm/in)	路緣背面的高度。	正數， 非零	325 mm 13 in

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件 (例如圖面中的地形、定線或縱斷面物件) 的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。

參數	描述	狀態
人行道的內側邊緣	此參數將設定草坪高側點的偏移值。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。	可選
凸緣點	此參數將建立凸緣點的偏移值，以開始次組合。以下物件類型可以用作指定此偏移的目標：定線、聚合線、地勢線或測量圖形。	可選
人行道的內側邊緣縱斷面	此參數將設定草坪高側點的偏移值。以下物件類型可以用作指定此高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。	可選
EGTopSurf	既有地形的名稱，用於確定凸緣點處鋪面邊緣高程，同時還用於確定如果指定為偏移或定線時人行道點的高程；但不設定縱斷面。以下物件類型可以用作指定此地形的目標：地形。	必需

如果提供了已標記的點，則無需目標參數，即使設定了這些參數，也會被忽略。如果未設定已標記的點而要使用偏移或定線找到這些點，則希望透過目標參數來設定縱斷面。如果未設定目標參數，則此次組合將從依以上所列的目標參數設定的地形中取得其高程。

輸出參數

參數	描述	類型	預設
超高旋轉軸	指示次組合是否支援旋轉軸計算。若要檢視參數的描述，請在「性質」視窗中，將游標懸停在參數上。 若要取得更多資訊，請參閱〈超高期間的縱坡線調整〉。	靜態 (描述)
草坪坡度	設計的草坪的橫向坡度	數字
邊溝坡度	新路緣和邊溝次組合中的邊溝坡度	正數

行為

此次組合用於根據參數放置新路緣和邊溝，並且還可以關聯 (連同草坪) 到既有人行道內側邊緣或連接到透過另一個次組合建立的新人行道。路緣和邊溝的水平放置是從上一個已知的凸緣點位置來確定的。可以透過固定的偏移或任何其他已標記的點，例如人行道內側邊緣，來找到草坪的高側。或者，也可以從定線和縱斷面的目標參數得出此點。選擇性地標記新設計的凸緣點，以便其可以在以後用作取代車道次組合的輸入。

完成此條件性次組合的主要步驟如下：

1. 取得凸緣點偏移處的既有鋪面高程。
2. 根據最小提升高度值來設定凸緣點高程。
3. 接下來，使用輸入參數 (與城市道路的一般路緣和邊溝次組合的參數類似) 從 P 至 P4 插入路緣和邊溝點。
4. 如果指定了人行道內側已標記的點，請將該點建立為 P10。如果未關聯已標記的點，請尋找「人行道內側邊緣」定線的目標參數。如果找到，則從地形目標參數中取得縱斷面高程。
5. 如果以上任何資料都不能用於草坪高側，請使用由貼附點所指定的偏移來建立點 P10。
6. 尋找 P4 與 P10 之間的坡度。
7. 檢查該坡度是否處於最小草坪坡度和最大草坪坡度參數內。
8. 如果它小於最小坡度，請將該坡度設定為允許的最小坡度，然後逆向計算點 P4 至 P1。同樣，如果該坡度大於允許的最大草坪坡度，請將其設定為允許的最大坡度並計算 P4 至 P1。
9. 檢查 P1 與 P11 之間的高程差是否處於容許的最大轉動限制內。如果 P 在 P11 下方並且差值大於最大轉動，則會中斷，導致事件檢視器中顯示錯誤。

將根據輸入參數標註 (標註 A – 標註 F) 插入其他所有路緣和邊溝連接。所有標註都必須為非零的正值。如果指定非零的基層深度，則會將基層圖層插入到路緣背面，並繼續延伸「基層延伸」的寬度。基層圖層接近於路緣背面的底部，如圖中所示。

配置模式作業

在配置模式中，將根據貼附點和來自基準線的預設凸緣點偏移來設定此次組合。草坪的寬度是透過從「凸緣點到貼附點」距離中減去路緣和邊溝總寬度來計算的。允許的最小草坪坡度用於計算路緣背面點，將從此點開始使用指定的輸入參數繪製路緣和邊溝的其餘部分。

點、連接和造型代碼

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。

點/連接	字碼	描述
P1	Flange	邊溝的凸緣點
P2	Flowline_Gutter	邊溝流線點
P3	TopCurb	路緣頂部
P4	BackCurb	路緣背面
L1 – L6	Curb	所有路緣連接
L1 – L3	Top	路緣和邊溝上的完工整地地形
L7	SubBase Datum
L4、L8、L9	Datum
L11	Top, Datum, Sod
S1	Curb	路緣和邊溝混凝土區域
S2	SubBase

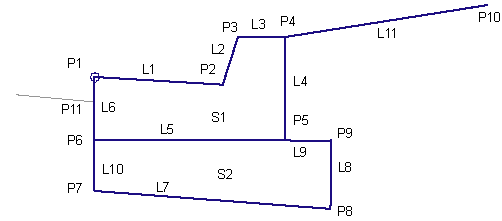

編碼圖
