邊緣之間覆疊路拱

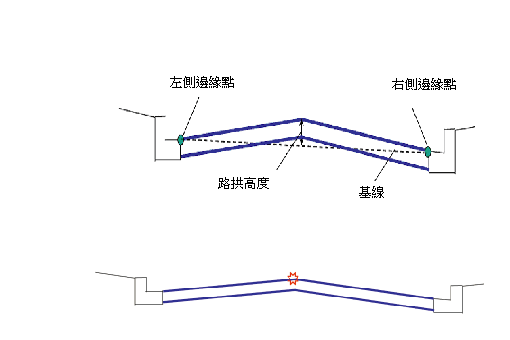

此次組合可在兩個鋪面邊緣點之間建立簡單拱形道路。

若要使用此次組合,應使用單獨的定線來定義左側和右側邊緣。這些點處的高程可以根據地形或縱斷面來確定。此外,如果定義邊緣 (例如路緣和邊溝) 的元件也是修復元件,則可以將其做為已標記點傳入,從而傳輸偏移和高程資訊。

貼附

貼附點是 (接近) 次組合的路拱點。此點通常位於組合基準線點處。在配置模式中,此點將與路拱點重合;在廊道狀態下,完工整地地形縱斷面點 (或基準線標識點) 可能會與路拱點不同,因為其偏移和高程是根據鋪面邊緣資料計算的。

輸入參數

注意事項:除非另有說明,否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度,否則所有坡度均為水平寬度比垂直高度格式 (例如,4 : 1)。

參數

描述

類型

預設

左側邊緣偏移

預設貼附點與左側鋪面邊緣之間的距離。只有在左側邊緣未與任何定線或已標記的點關聯時,才使用此值。

數字

3.6 m 和 12 ft

右側邊緣偏移

預設貼附點與右側鋪面邊緣之間的距離。只有在右側邊緣未與任何定線或已標記的點關聯時,才使用此值。

數字

3.6 m 和 12 ft

左側邊緣 – 已標記的點

提供既有左側鋪面邊緣的偏移和高程,以啟動次組合。(可選)

字串

右側邊緣 – 已標記的點

提供既有右側鋪面邊緣的偏移和高程,以啟動次組合。(可選)

字串

路拱高度

從基線的中心點到路拱點的高度。

數字

0.1 m 和 0.33 ft

最小百分比坡度

允許的外側車道最小百分比坡度 (從貼附點向外)。

數字

-1%

最大百分比坡度

允許的外側車道最大百分比坡度 (從貼附點向外)。

數字

-3%
覆疊深度

既有完工整地地形上方的覆疊深度。

數字

0.1 m 和 0.30 ft

如果提供了目標參數,則以上參數 (即預設的偏移和已標記點) 將忽略為可套用。

目標參數

本部分列示了此次組合中可以被對映至一個或多個目標物件 (例如圖面中的地形、定線或縱斷面物件) 的參數。若要取得更多資訊,請參閱〈指定廊道目標的步驟〉

參數

描述

狀態

左邊界

提供左側鋪面邊緣相對於貼附點的偏移值。以下物件類型可以用作指定此偏移的目標:定線、聚合線、地勢線或測量圖形。

可選

右側邊緣

提供右側鋪面邊緣相對於貼附點的偏移值。以下物件類型可以用作指定此偏移的目標:定線、聚合線、地勢線或測量圖形。

可選

左邊界

提供鋪面左側邊緣相對於貼附點的高程值。以下物件類型可以用作指定此高程的目標:縱斷面、3D 聚合線、地勢線或測量圖形。

可選

右側邊緣

提供右側鋪面邊緣相對於貼附點的高程值。以下物件類型可以用作指定此高程的目標:縱斷面、3D 聚合線、地勢線或測量圖形。

可選

EGTopSurf

如果沒有為左側/右側鋪面邊緣高程提供相應的縱斷面,則會分別點選該偏移處的地形高程做為左側/右側邊緣的高程值。以下物件類型可以用作指定此地形的目標:地形。

必需

輸出參數

參數

描述

類型

左側車道百分比坡度

左側車道的百分比坡度

數字

右側車道百分比坡度

右側車道的百分比坡度

數字

行為

左側鋪面邊緣

透過貼附點,鋪面點的左側邊緣將根據以下情況來定位:(a) 通過「左側邊緣」目標參數的定線位置,(b) 如果未提供此目標參數,則會根據指定的已標記點 (指向「左側邊緣」) 來定位,(c) 如果這兩者均未提供,則會根據預設 (「左側邊緣」) 偏移值來定位。

同樣,此點的高程將根據以下情況來計算:(a)「左側邊緣縱斷面」目標參數,(b) 如果未提供此目標參數,則會透過「EGTopSurf」邏輯指定來確定地形高程,(c) 如果這兩者均未提供,則指定的已標記點將確定高程。如果這兩個條件均不滿足,則會顯示錯誤訊息,並且無法建置廊道。

右側鋪面邊緣

透過貼附點,鋪面點的右側邊緣將根據以下情況來定位:(a) 通過「右側邊緣」目標參數的定線位置,(b) 如果未提供此目標參數,則會根據指定的標記點 (指向「右側邊緣」) 來定位,(c) 如果這兩者均未提供,則會根據預設 (「右側邊緣」) 偏移值來定位。

同樣,此點的高程將根據以下情況來計算:(a)「右側邊緣縱斷面」目標參數,(b) 如果未提供此目標參數,則會透過「EGTopSurf」邏輯指定來確定地形高程,(c) 如果這兩者均未提供,則指定的已標記點將確定高程。如果這兩個條件均不滿足,則會顯示錯誤訊息,並且無法建置廊道。

路拱點

路拱點 (偏移) 位於左側鋪面邊緣和右側鋪面邊緣的中間。

路拱點的高程是「左側邊緣和右側邊緣的平均高程」參數值與「路拱高度」參數值的和。

覆疊底部

覆疊地面底部將透過依「覆疊深度」值偏移所需的完工整地地形 (從左側邊緣點到新路拱點,再到右側邊緣點) 來計算。

配置模式作業

在配置模式中,此次組合將在貼附點的每一側各插入一條車道。前兩個邊緣點將根據左/右偏移來定位。左側和右側點高程將透過從貼附點的座標中減去路拱高度來計算 (在配置模式中)。然後,「路拱點」將位於這兩點中間。但是,由於左側和右側點高程的程式預設相同,因此預設情況下,路拱點與基準線標識點相符。配置模式中的車道坡度等於「最小百分比坡度」值。鋪面的厚度等於覆疊深度。

點、連接和造型代碼

下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。

點、連接或造型

字碼

描述

P1、P3

ETW

完工整地地形上的車道邊緣

P4、P6

ETW_Overlay

覆疊上的車道邊緣

P2

Crown

完工整地地形上的路拱 (坡度比轉折)

P5

Crown_Overlay

覆疊上的路拱 (坡度比轉折)

L1、L2

Top, Pave

完工整地地形地面

L3、L4

Overlay

覆疊地形

S1、S2

Overlay

覆疊區域

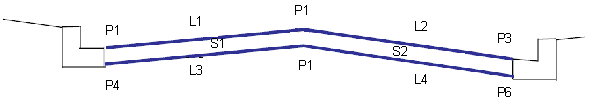

編碼圖
