此次組合可插入所有鋪面圖層、基準圖層和基層圖層均延伸至路基路肩點的已鋪路路肩和土製 (未鋪路或碎石) 路肩。
貼附
貼附點位於第一個連接的起點處。此次組合受插入方向影響。正寬度將在插入方向上增加從貼附點的偏移。

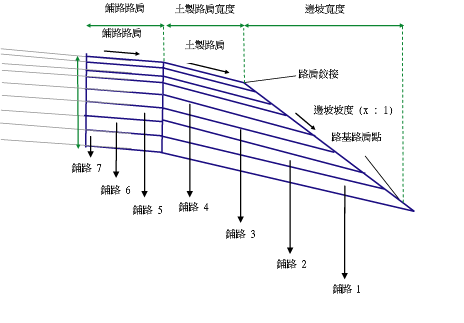

輸入參數
注意事項：除非另有說明，否則所有標註均以公尺或英呎為單位。除非指明是帶有「%」符號的百分比坡度，否則所有坡度均為水平寬度比垂直高度格式 (例如，4 : 1)。
| 參數 | 描述 | 類型 | 預設 |
|---|---|---|---|
| 側 |
指定在貼附點的右側或左側插入次組合。 |
左/右 | 右 |
| 鋪面 1 深度 | 鋪面 1 的深度。如果沒有鋪面 1 圖層，則應使用零深度。 | 數值 (非負數) |
0.025 m 0.083 ft |
| 鋪面 2 深度 | 鋪面 2 的深度。如果沒有鋪面 2 圖層，則應使用零深度。 | 數值 (非負數) |
0.025 m 0.083 ft |
| 鋪面 3 深度 | 鋪面 3 的深度。如果沒有鋪面 3 圖層，則應使用零深度。 | 數值 (非負數) |
0.025 m 0.083 ft |
| 鋪面 4 深度 | 鋪面 4 的深度。如果沒有鋪面 4 圖層，則應使用零深度。 | 數值 (非負數) |
0.025 m 0.083 ft |
| 鋪面 5 深度 | 鋪面 5 的深度。如果沒有鋪面 5 圖層，則應使用零深度。 | 數值 (非負數) |
0.025 m 0.083 ft |
| 鋪面 6 深度 | 鋪面 6 的深度。如果沒有鋪面 6 圖層，則應使用零深度。 | 非負數，正數 |
0.025 m 0.083 ft |
| 鋪面 7 深度 | 鋪面 7 的深度。如果沒有鋪面 7 圖層，則應使用零深度。 | 數值 (非負數) |
0.025 m 0.083 ft |
| 鋪面 8 深度 | 鋪面 8 的深度。如果沒有鋪面 8 圖層，則應使用零深度。 | 數值 (非負數) |
0.025 m 0.083 ft |
| 鋪面 9 深度 | 鋪面 9 的深度。如果沒有鋪面 9 圖層，則應使用零深度。 | 數值 (非負數) |
0.025 m 0.083 ft |
| 鋪面 10 深度 | 鋪面 10 的深度。如果沒有鋪面 10 圖層，則應使用零深度。 | 數值 (非負數) |
0.025 m 0.083 ft |
| 鋪路路肩寬度 | 已鋪路的路肩寬度。 | 正數 |
1.0 m 3 ft |
| 已鋪路的路肩坡度規格 | 指定將如何計算已鋪路的路肩坡度。使用者還可以選擇設定參數參考，並使用相鄰車道的鋪面坡度來定義路肩的頂部坡度。〈行為〉部分中描述了選取此選項後路肩坡度頂部的行為。 | 選項清單：a)「預設」、b)「使用內側路肩 SE」、c)「使用外側路肩 SE」 | 預設 |
| 預設已鋪路的路肩坡度 | 已鋪路的路肩地形的預設橫向坡度 | 坡度 | -4.0% |
| 土製路肩寬度 | 未鋪路的路肩寬度 | 正數 | |
| 土製路肩坡度規格 | 指定將如何計算未鋪路的路肩坡度。使用者還可以選擇設定參數參考，並使用相鄰車道的鋪面坡度來定義路肩的頂部坡度。〈行為〉部分中描述了選取此選項後路肩坡度頂部的行為。 | 選項清單：a)「預設」、b)「使用內側路肩 SE」、c)「使用外側路肩 SE」 | 預設 |
| 預設土製路肩坡度 | 未鋪路的路肩地形的預設橫向坡度。 | 坡度 | -4.0% |
| 邊坡寬度 | 指定路肩邊坡寬度 | 正數 |
1.0 m 3 ft |
| 邊坡坡度 | 路肩前坡的坡度，從路肩鉸接點延伸到路基路肩點 | 坡度 | 2: 1 |
| 基層邊坡類型 | 選取是保持邊坡連接具有固定坡度和可變寬度，還是保持其具有固定寬度和可變坡度 | 選取清單：a)「保留坡度，調整寬度」、b)「保留寬度，調整坡度」 | 保留坡度，調整寬度 |
目標參數
本部分列示了此次組合中可以被對映至一個或多個目標物件 (例如圖面中的地形、定線或縱斷面物件) 的參數。若要取得更多資訊，請參閱〈指定廊道目標的步驟〉。
| 參數 | 描述 | 狀態 |
|---|---|---|
| 鋪路路肩寬度 | 定義路肩已鋪路部分的邊緣的定線。以下物件類型可以用作指定此參數的目標：定線、聚合線、地勢線或測量圖形。 | 可選 |
| 土製路肩寬度 | 定義路肩鉸接點的定線。以下物件類型可以用作指定此參數的目標：定線、聚合線、地勢線或測量圖形。 | 可選 |
| 邊坡寬度 | 定義路基路肩點位置的定線。 | 可選 |
| 邊坡坡度 | 定義路肩路基點高程的縱斷面。以下物件類型可以用作指定此高程的目標：縱斷面、3D 聚合線、地勢線或測量圖形。 | 可選 |
輸出參數
| 參數 | 描述 | 類型 |
|---|---|---|
|
超高旋轉軸 |
指示次組合是否支援旋轉軸計算。若要檢視參數的描述，請在「性質」視窗中，將游標懸停在參數上。 若要取得更多資訊，請參閱〈超高期間的縱坡線調整〉。 |
靜態 (描述) |
| 邊坡坡度 | 邊坡連接的坡度 | 數字 |
| 邊坡偏移 | 路基邊坡點的偏移 | 數字 |
| 邊坡高程 | 路基邊坡點的高程 | 數字 |
行為
使用提供的寬度參數和深度參數插入路肩。也可以使用參數參考 (將路基地形的坡度設定為等於相鄰車道的路基地形的坡度) 來設定路基地形的坡度。如果需要，也可以輸入固定的坡度。所有基準地形的坡度均將延用路基地形的坡度。使用定線來定義到路基路肩點的寬度時，將忽略路肩前坡參數。路肩次組合與鋪面圖層相關聯 (即使鋪面圖層的外側邊緣已延伸)。
配置模式作業
在配置模式中，此次組合顯示由輸入參數定義的連接。
點、連接和造型代碼
下表列示了此次組合中已為其指定代碼的點代碼、連接代碼和造型代碼。此次組合中未為其指定代碼的點代碼、連接代碼和造型代碼不包括在此表中。
| 點、連接或造型 | 代碼 | 描述 |
|---|---|---|
| P1 | ETW | 頂表面上的車道邊緣 |
| P2 | EPS | 鋪路路肩的邊緣 |
| P3 到 P27 | 未向這些點指定任何代碼。 |

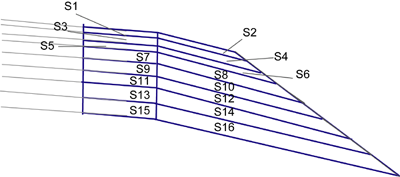

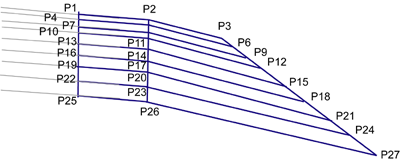

編碼圖
