零件增強功能

查看零件塑型環境的增強功能。

原點工作特徵

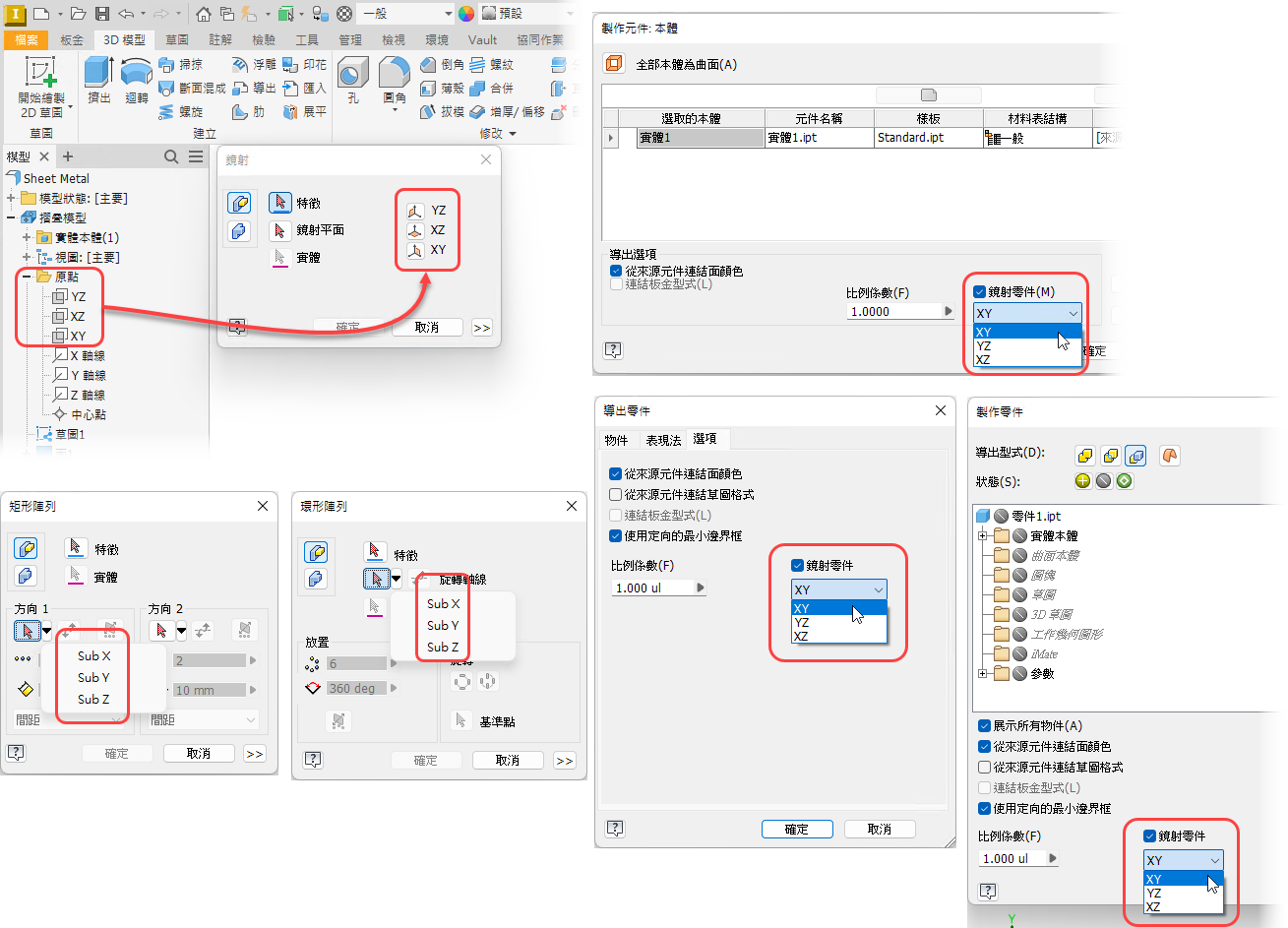

現在，可識別指定給原點工作特徵的自訂名稱，並填入多個對話方塊，例如「鏡射」、「製作元件」、「製作零件」、「矩形陣列」、「環形陣列」以及「導出零件」。

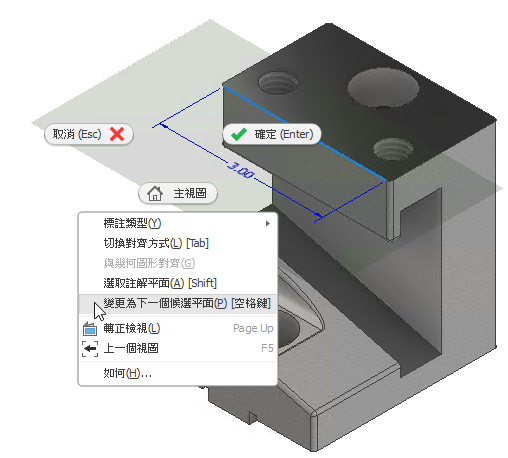

在 3D 註解 (3DA) 的後續建立期間，用於變更註解平面的右鍵功能表選項已從「選取下一個候選平面」更名為「變更為下一個候選平面」。

若要取得更多資訊，請參閱〈使用一般註解〉。

若要取得更多資訊，請參閱〈使用文字和引線〉。

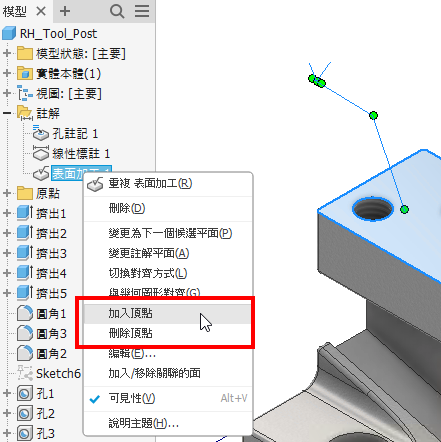

移動的關聯式功能表項目

編輯具有引線的 3DA 註解時，您可以按一下右鍵並選擇「加入頂點」或「刪除頂點」，以修改引線的外觀。在此版本中，這兩個指令在關聯式功能表中的位置已移動。

若要取得更多資訊，請參閱〈使用一般註解〉。

若要取得更多資訊，請參閱〈使用文字和引線〉。

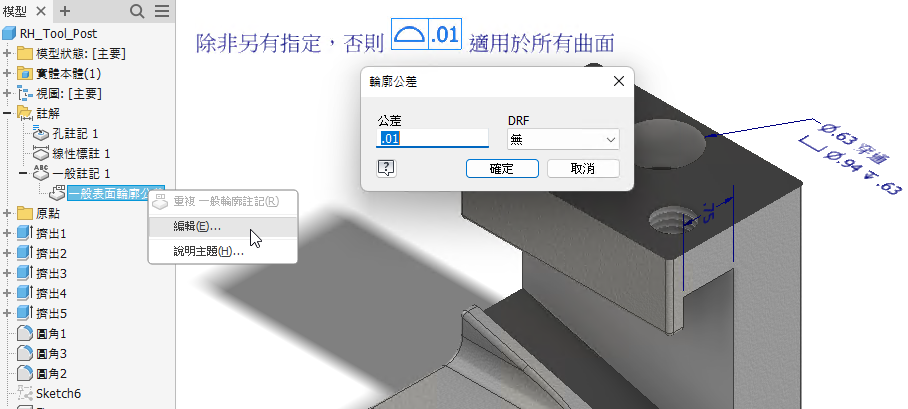

一般表面輪廓公差註記

支援在註解瀏覽器節點上按兩下滑鼠，以編輯註記值。右鍵功能表也包含「編輯」，可用於相同用途。

若要取得更多資訊，請參閱〈使用文字和引線〉。

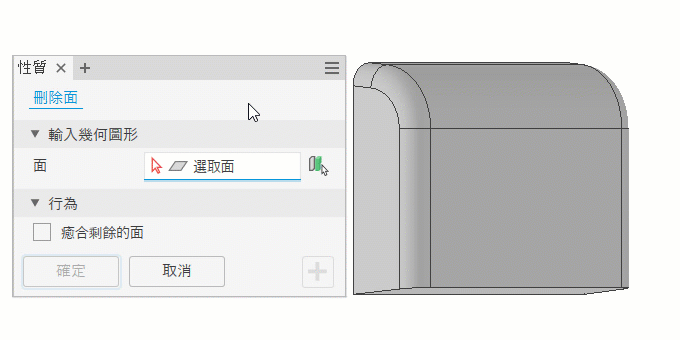

現在系統會記住「癒合剩餘的面」選項的上次使用狀態，即使取消對話方塊亦如此。選取一次該選項，系統從這一刻開始就會記住它。預設設定為除選。

若要取得更多資訊，請參閱〈刪除面〉。

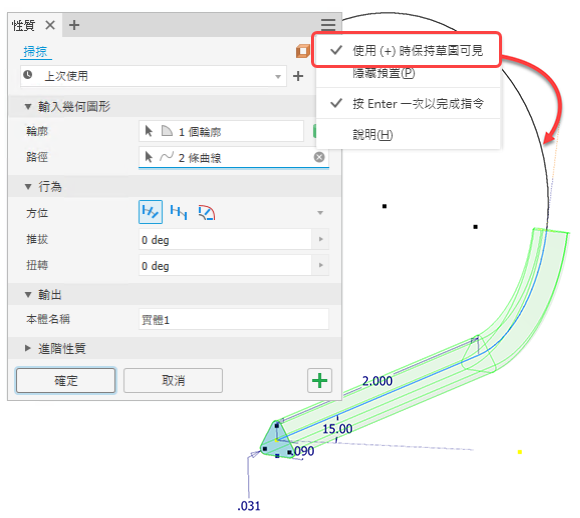

使用「掃掠」指令時，您可以選擇在使用「套用」建立掃掠段時，保持路徑草圖可見。在「掃掠」性質面板的進階設定功能表中，選取「使用 (+) 時保持草圖可見」選項。

若要取得有關掃掠特徵的更多資訊，請參閱〈建立掃掠〉

若要取得有關「性質」面板行為的更多資訊，請參閱〈關於「性質」面板〉

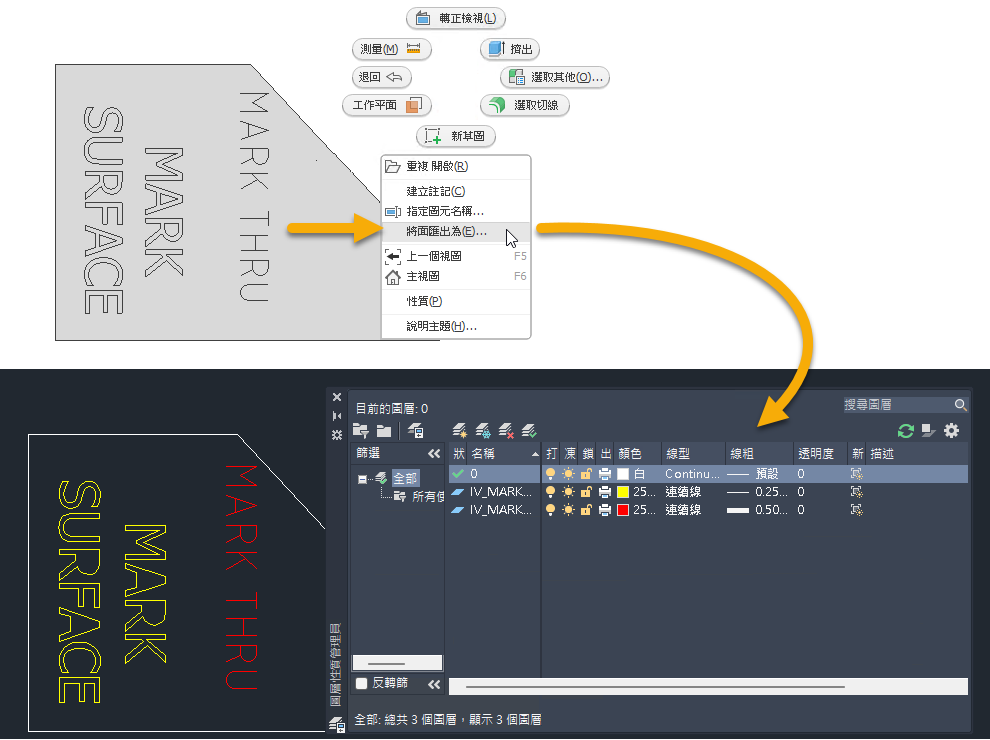

使用「將面匯出為」指令將具有標記特徵的面匯出為 DXF 檔時，「標記型式」圖層設定會保留在 DXF 檔中。

若要取得更多資訊，請參閱〈關於匯出面和板金展開圖〉

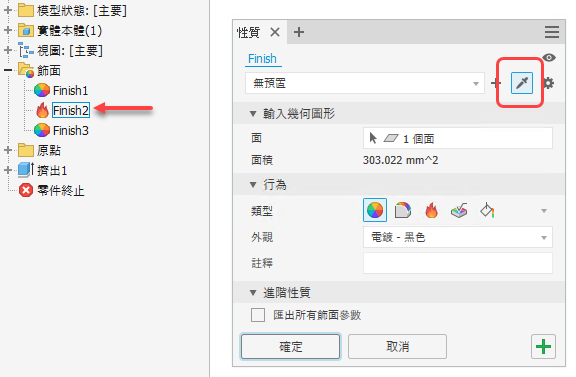

性質滴管

新加入的「性質滴管」可讓您在場景或瀏覽器中選取既有飾面，以重複使用這些飾面中的設定。請注意，僅可選取同一元件中的飾面。請確定您已啟用「預置」，以便查看指令。

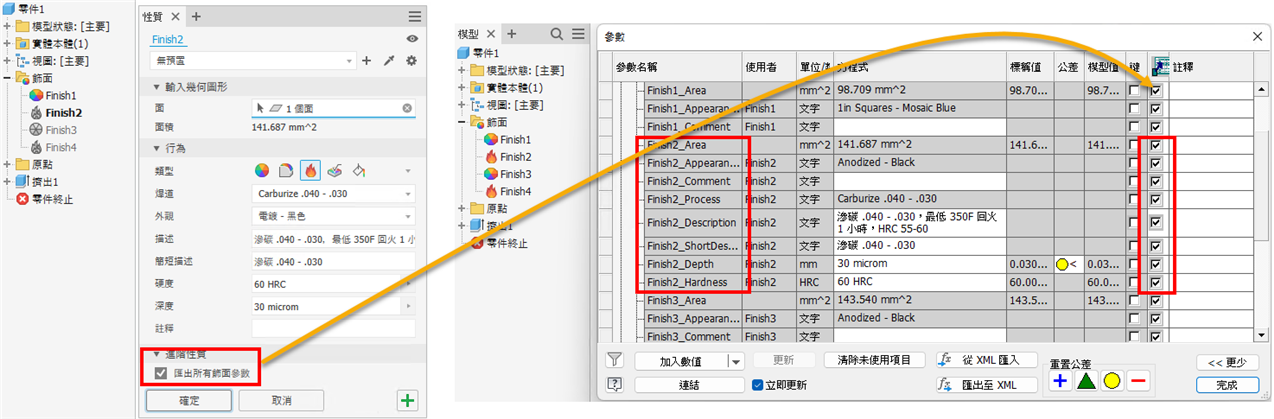

匯出所有參數

現在，可以更輕鬆地一次選取所有飾面參數以進行匯出。在「性質」面板的「進階性質」區段中，加入了「匯出所有飾面參數」勾選方塊。選取該勾選方塊後，系統會自動選取所有飾面參數，以匯出至自訂 iProperty。

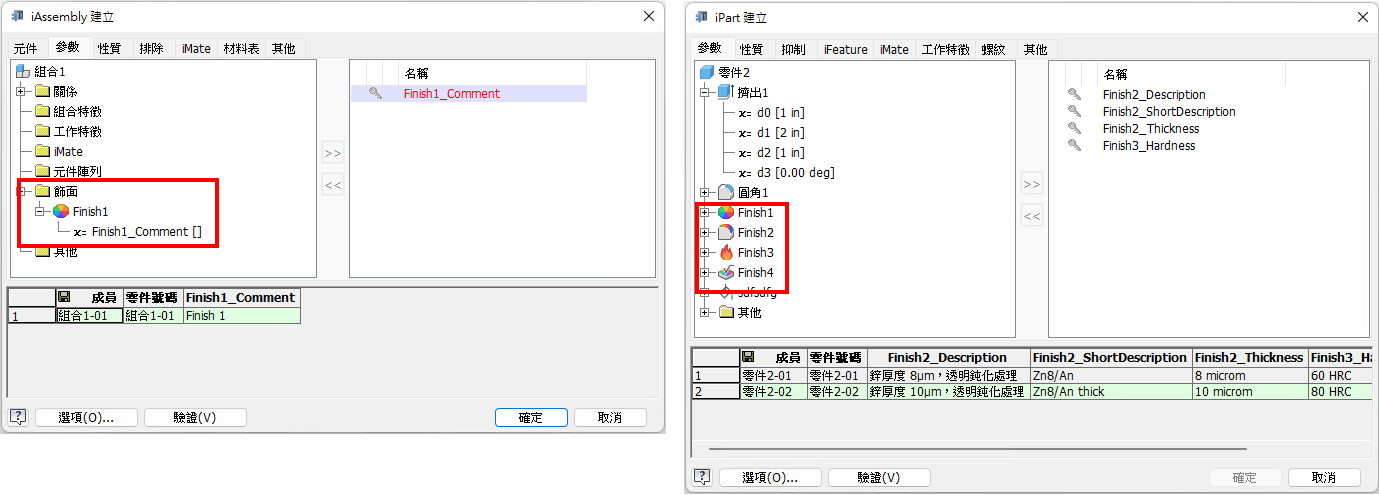

iComponent 支援

現在，可以使用建立工作流程，在 iPart 和/或 iAssembly 中擷取飾面特徵參數。

錯誤或無效的飾面來源檔案

如果飾面來源檔案 (Finish.xml) 包含錯誤、無效或完全遺失，則會顯示錯誤訊息，並且僅允許編輯或套用既有飾面中的既有飾面類型。無法套用任何其他飾面類型。但是，您可以使用「性質滴管」，以重複使用既有飾面中的設定。

改進了「設定文字格式」對話方塊中的元件清單

先前，「設定文字格式」對話方塊中的「飾面參數」下拉式清單可能很長。現在，它僅會顯示包含或曾包含飾面特徵的元件。

若要取得更多資訊，請參閱〈將飾面指定給元件〉。
