粗細管增強功能

瞭解新粗細管增強功能。

自訂彎頭

在舊版 Inventor 中，僅可將 45 度或 90 度彎頭加入至剛性管路。從此版本開始，現在可以套用自訂斜角彎頭。

啟用具有自訂彎頭的型式後，選取「佈線」對話方塊中的「自訂彎頭」選項，然後使用彎箭頭操控點或鍵入值，以使彎頭相對於目前位置產生角度。

• 拖曳至 45 度或 90 度位置時，佈線會移植剛性彎頭。剛性彎頭會以標準零件的形式放置。
• 拖曳至非 45 度或 90 度位置時，佈線會移植自訂彎頭。自訂彎頭會以自訂零件的形式放置

在資源中心零件的「自訂角度 (CA)」欄中，可以定義最小角度和最大角度。

新自訂彎頭型式

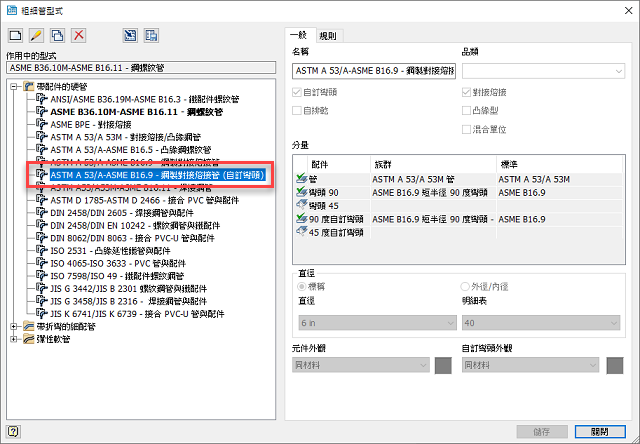

「粗細管型式」對話方塊提供新型式，可支援使用自訂彎頭 (「45 度自訂彎頭」、「90 度自訂彎頭」)。

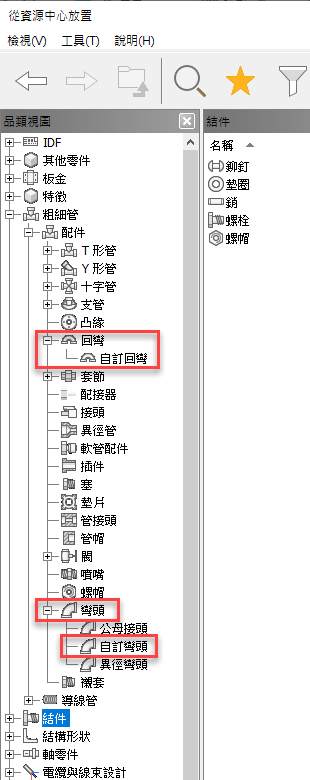

除了「自訂彎頭」資源庫，還加入了「自訂回彎」資源庫。同樣支援建立和發佈這兩個資源庫中的零件。

若要取得更多資訊，請參閱〈建立新粗細管型式〉。

若要取得更多資訊，請參閱〈建立粗細管零件〉。
