零件增強功能

對零件環境進行了多項生產力增強。

窗選零件檔中的多個實體

現在，您可以設定適當的選取篩選，來窗選多重實體零件檔 (.ipt) 中的多個實體：

• 將選取篩選設定為「本體」，以窗選或框選多個本體。
• 將選取篩選設定為「面和邊」，以窗選或框選多個面/邊。

Inventor® Ideas 提交

若要取得有關選取篩選的更多資訊，請參閱〈選取指令參考〉。

為多個指令啟用在瀏覽器中顯示延伸資訊的選項

已增強「在瀏覽器中的特徵節點名稱後顯示延伸資訊」選項 (可從「應用程式選項」的「零件」頁籤存取) 和「展示延伸名稱」選項 (可從模型瀏覽器工具功能表中存取)，以支援以下指令：

• 「3D 模型」「工作特徵」
  • 鏡射
  • 所有工作平面
  • 所有工作點
  • 所有工作軸線

註:

存取：「應用程式選項」的「零件」頁籤

存取：模型瀏覽器工具功能表

Inventor® Ideas 提交

若要取得更多資訊，請參閱〈「零件」頁籤參考 (「應用程式選項」)〉。

Inventor® Ideas 提交

若要取得有關使用「鏡射」指令的更多資訊，請參閱〈以陣列排列零件特徵〉。

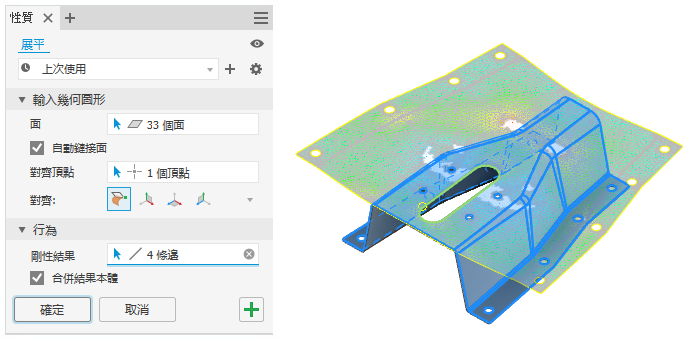

展平

現在，您可以在「展平」指令中執行以下作業：

• 選取多個要設為剛性的平面孔。
• 更名展平特徵。
• 將結果與模型、XY、XZ 或 YZ 平面對齊。

若要取得更多資訊，請參閱〈展平面〉。

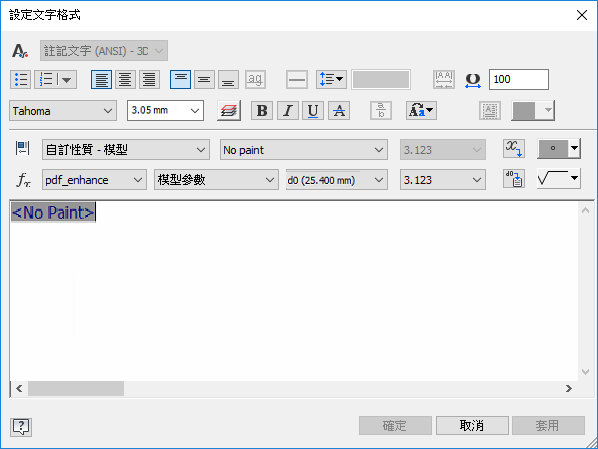

3D 註解

現在，您可以在「引線文字」、「一般註記」和「一般輪廓註記」指令中加入自訂性質。

若要取得更多資訊，請參閱〈使用文字和引線〉。
