環境

Autodesk Inventor Nastran

若要在 Autodesk Inventor 中存取 Inventor Nastran，請按一下「環境」，然後按一下Autodesk Inventor Nastran 。指令集如下圖所示。

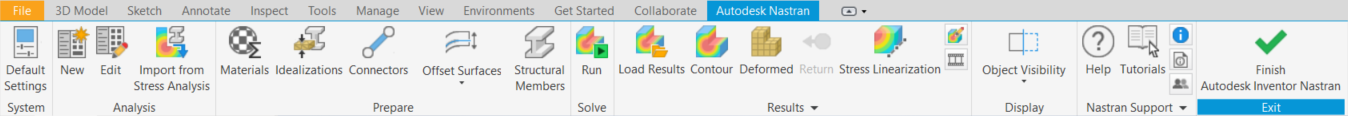

Autodesk Inventor Nastran ribbon頁籤：

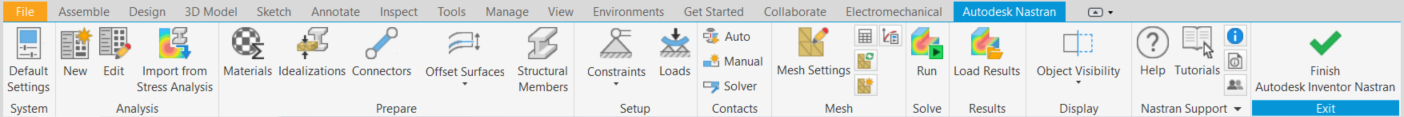

Autodesk Inventor Nastran ribbon頁籤 (展開「結果」面板；隱藏「設置」、「接觸」和「網格」面板)：

功能區指令

您可以在 Autodesk Inventor Nastran 中使用「功能區」列快速設置、執行和評估分析結果，如下所示：

• 在「系統」面板中按一下「預設設定」，可為新分析定義您偏好的預設行為。
• 在「分析」面板中按一下「新建」，可在「分析」視窗中定義新分析。
• 在「分析」面板中按一下「編輯」，可在「分析」視窗中編輯作用中的分析。
• 在「分析」面板中按一下「從應力分析匯入」可以 Inventor 應力分析中定義的所有輸入建立新分析。
• 在「準備」面板中按一下「物理屬性」可定義元素的性質。
• 選取「設置」畫板中的各自圖示，來定義「約束」和「負載」。
• 如果需要定義任何接觸，請根據需求按一下「接觸」面板中的「自動」或「手動」。
• 使用「網格」面板中的「網格設定」或「表格」定義網格。或者，按一下「全部更新」直接使用預設設定更新網格。
• 在「網格」面板中按一下「網格控制」以將本端網格控制套用到模型選取的邊或面。
• 在「求解」面板中按一下「執行」來執行分析。
• 在「結果」面板中按一下「輪廓」和「變形結果」，可出圖預設輪廓和變形。
• 如果已求解和載入任何多組結果，如增量/時間步長等等，您可以使用「結果」面板中的「上一個」或「下一個」按鈕，以檢視它們。
• 如果想要編輯結果的出圖樣板，請按一下「結果」面板中的「選項」。
• 如果想要探測結果或建立結果動畫，請按一下「結果」面板中的「探測」或「動畫」。
• 在「結果」面板中按一下「刪除探測」可從模型圖元區移除錨定的探測。
• 若要卸載結果，請展開「結果」面板，然後按一下「卸載結果」。
• 分析完成之後，請按一下「完成 Autodesk Inventor Nastran以關閉 Inventor Nastran 環境。

其他可在 Autodesk Inventor Nastran ribbon列上使用的功能如下：

• 物件可見性：控制 CAD 主體、偏移表面、FEA 物件等等的可見性。
• 說明：啟動線上或本端說明文件。
• 自學課程：啟動線上說明或本端說明的〈自學課程〉一章，包含不同分析設置的範例。

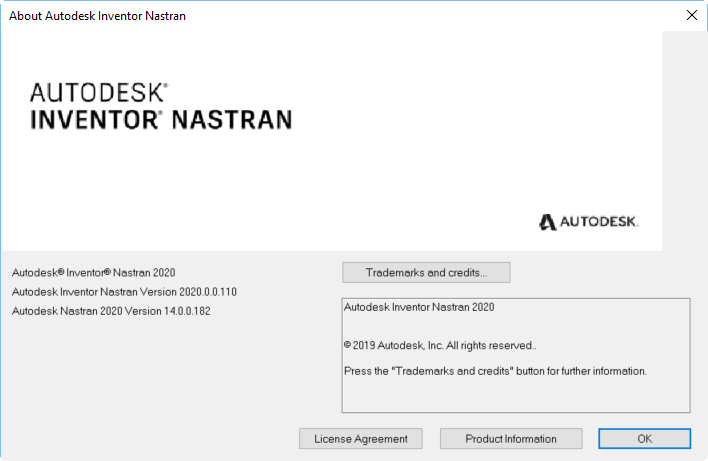

• 關於：彈出 Autodesk Inventor Nastran 版本和其他詳細資料，如以下影像所示。

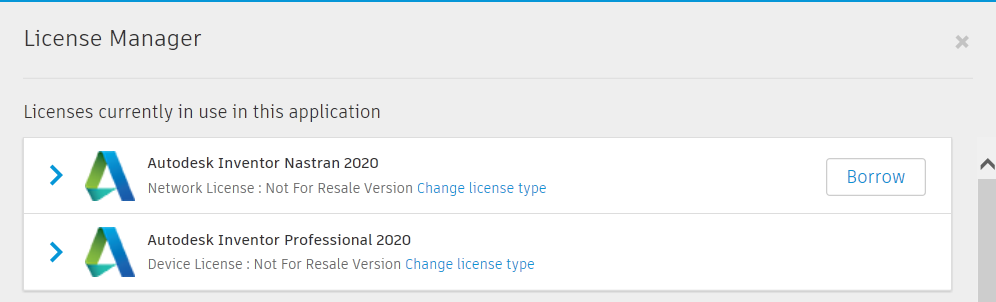

  • 按一下「產品資訊」可查看產品授權資訊，如以下影像所示。



• 讀我：連結至線上說明或本端說明中的「讀我」頁面。
• 論壇：連結至線上論壇網頁。
• 驗證手冊：它會啟動驗證手冊 PDF 檔案，其中包含所有基準和 NAFEMS 案例。

漸進式工具提示

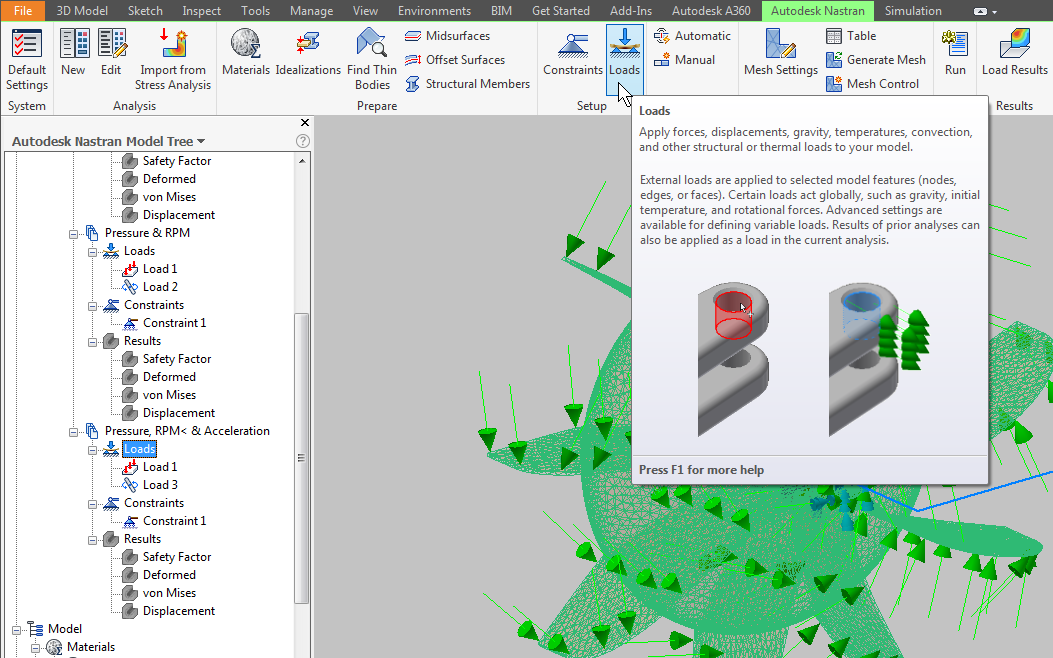

功能區列指令可使用漸進式工具提示。當您將游標暫停在功能區指令上，就會顯示簡短的工具提示。短暫延遲後，工具提示會展開以顯示更多文字和/或影像。工具提示顯示時按 F1 鍵，可前往產品說明中與該指令相關聯的頁面。
