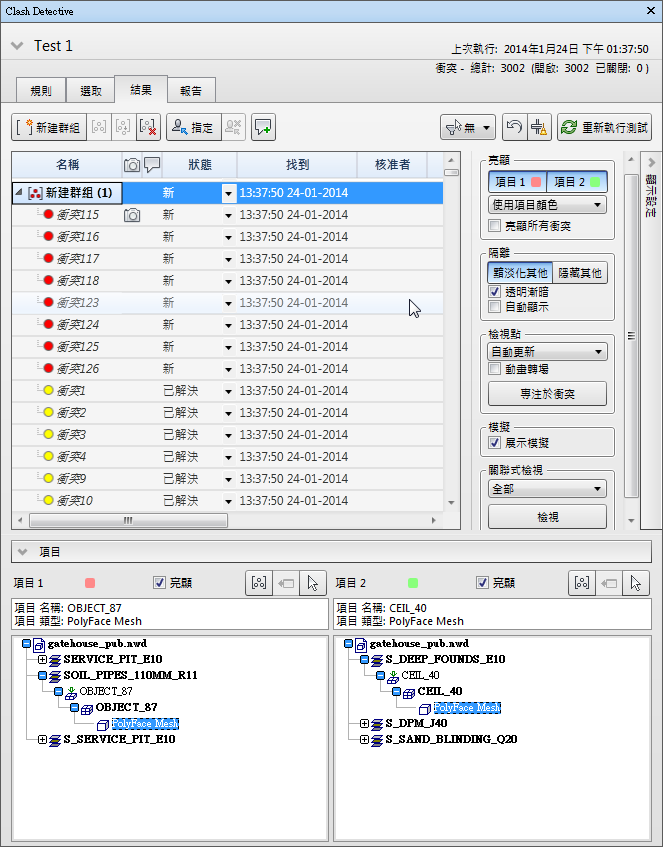

「結果」頁籤

「結果」頁籤可讓您以互動方式審閱找到的衝突。它包含衝突清單，以及管理這些衝突的多種控制。

您可以將衝突分組至資料夾和子資料夾中，即可輕鬆管理大量衝突或相關衝突。

注意: 目前所選衝突測試的摘要將顯示在該頁籤頂部。透過按一下展開按鈕，您可以隨時顯示「測試」面板。如果衝突測試在設置之後有所改變 (可能包括變更選項或載入模型的最新修訂)，這表示結果可能不會反映最新的模型或設置，因此將顯示警告 。在此圖示上按一下右鍵，可讓您重新執行測試。

「結果」區域

找到的衝突會展示在多欄表格中。

依預設，衝突會依嚴重性進行編號和排序。當您使用垂直捲動軸捲動衝突時，會顯示衝突的摘要預覽，以便您更輕鬆地找到衝突。

如果需要，您可以排序及重新調整欄大小。

具有已儲存視點的衝突會顯示 圖示。按兩下 圖示可顯示視點縮圖。

注意: 如果衝突測試在設置之後有所改變 (可能包括變更選項或載入模型的最新修訂)，這表示結果可能不會反映最新的模型或設定，因此將顯示警告 。

您可以透過在「選取」頁籤中重新執行測試，或在「測試」面板中更新所有測試，來針對最新模型檢查測試。

「衝突」圖示

每個衝突名稱的左側會顯示一個圖示。它以視覺方式識別衝突狀態，如下所示：

- 新建

- 作用中

- 已審閱

- 已核准

- 已解決

注意: 群組的識別圖示為 。您可以按一下衝突群組旁的箭頭，以在展示和隱藏該群組中包含的衝突之間切換。

衝突狀態

每個衝突都有與其關聯的狀態。每次執行相同測試時，「Clash Detective」均會自動更新此狀態；您也可以自行更新狀態。

• 新 - 在目前執行的測試中首次找到的衝突。

• 作用中 - 在先前執行的測試中找到但未解決的衝突。

• 已審閱 - 先前找到且由某人標記為已審閱的衝突。

  這可與「指派給」功能搭配使用，請參閱〈指派衝突〉。

• 已核准 - 先前找到且已由某人核准的衝突。

  如果手動將狀態變更為「已核准」，則會將目前登入的使用者記錄為核准者，並且使用目前的系統時間做為核准時間。

  如果重新執行測試，並且找到相同的衝突，則其狀態將保持為「已核准」。

• 已解決 - 在先前執行的測試中找到，但在目前執行的測試中未找到的衝突。因此，此問題可能已透過變更設計檔案得到解決，並自動更新為此狀態。

  如果手動將狀態變更為「已解決」，然後新測試找到相同的衝突，則其狀態將變更回「新」。

「結果」區域按鈕

• 新建群組 - 建立新的空白衝突群組。其名稱預設為「新建衝突群組 (x)」，其中「x」是最新的可用編號。

• 群組 - 將所有選取的衝突群組在一起。將加入一個新的資料夾。其名稱預設為「新建衝突群組 (x)」，其中 x 是最新的可用編號。

• 從群組中移除 - 從衝突群組中移取消選取取的衝突。

• 分解群組 - 將所選的衝突結果取消分組。

• 指派 — 開啟「指派衝突」對話方塊。

• 取消指派 - 取消指派選取的衝突群組。

• 加入註釋 - 加入註釋到選取的群組。

• 重置 - 清除測試結果，但所有其他設定保持不變。

• 依選取項目篩選 - 僅展示「結果」頁籤的「場景視圖」或「選集樹」中目前選取的項目涉及的衝突。

  • 無 - 關閉「依選取項目篩選」
  • 「排除」- 只有涉及目前所有選取項目的衝突才會顯示在「結果」索引標籤中。
  • 「全包括」 - 只有涉及至少其中一個選取項目的衝突才會顯示在「結果」索引標籤中
  注意: 如果衝突群組不包含任何涉及選取項目的衝突，視圖會隱藏整個群組及其內容。空群組資料夾總是看得見。如果群組包含任何涉及到選取項目的衝突，此群組(及群組中的所有衝突) 將保持看得見。群組中不直接涉及所選項目的個別衝突會以斜體顯示。

• 精簡 - 從目前的測試中刪除所有已解決的衝突。這會刪除群組中已解決的衝突，而只有群組中包含的所有衝突都解決後才會刪除群組本身。

• 重新執行測試 - 重新執行測試並更新結果。

關聯式功能表

在「結果」頁籤中的衝突上按一下右鍵，會開啟以下關聯式功能表：

• 複製名稱 - 複製焦點儲存格的值。
• 貼上名稱 - 貼上焦點儲存格的值。對於唯讀儲存格，此選項將停用。
• 更名 - 更名選取的衝突。
• 指派 — 開啟「指派衝突」對話方塊。
• 取消指派 - 取消指派選取的衝突。
• 加入註解 - 加入註解到選取的衝突。
• 群組 - 將所有選取的衝突群組在一起。將加入一個新的資料夾。其名稱預設為「新建衝突群組 (x)」，其中 x 是最新的可用編號。
• 快速篩選依據 - 篩選結果網格以僅顯示符合所選準則的衝突。
• 按近似度排序 - 依據衝突結果與所選衝突的近似度排序衝突結果。衝突群組是依據與所選衝突最接近的群組成員受到排序。
• 重置欄 - 將欄順序重置為預設順序。

在「結果」頁籤中的衝突群組上按一下右鍵，會開啟以下關聯式功能表：

• 收闔/展開 - 展開或收闔衝突群組資料夾。
• 複製名稱 - 複製焦點儲存格的值。
• 貼上名稱 - 貼上焦點儲存格的值。對於唯讀儲存格，此選項將停用。
• 更名 - 更名選取的群組。
• 指派 — 開啟「指派衝突」對話方塊。
• 取消指派 - 取消指派選取的衝突群組。
• 加入註解 - 加入註解到選取的群組。
• 分解群組 - 將所選的衝突結果群組解除群組。
• 快速篩選依據 - 篩選結果網格以僅顯示符合所選準則的衝突。
• 按近似度排序 - 依據衝突結果與所選衝突的近似度排序衝突結果。衝突群組是依據與所選衝突最接近的群組成員受到排序。
• 重置欄 - 將欄順序重置為預設順序。

在「結果」頁籤中屬於衝突群組的衝突上按一下右鍵，會開啟以下關聯式功能表：

• 複製名稱 - 複製焦點儲存格的值。
• 貼上名稱 - 貼上焦點儲存格的值。對於唯讀儲存格，此選項將停用。
• 更名 - 更名選取的衝突。
• 指派 — 開啟「指派衝突」對話方塊。
• 取消指派 - 取消指派選取的衝突。
• 加入註解 - 加入註解到選取的衝突。
• 從群組中移除 - 從衝突群組中移除選取的衝突。
• 快速篩選依據 - 篩選結果網格以僅顯示符合所選準則的衝突。
• 按近似度排序 - 依據衝突結果與所選衝突的近似度排序衝突結果。衝突群組是依據與所選衝突最接近的群組成員受到排序。
• 重置欄 - 將欄順序重置為預設順序。

在衝突視點欄中按一下右鍵，會開啟以下關聯式功能表：

• 載入視點 - 載入目前衝突的視點。當您處於手動模式 (「顯示設定」>「視點」>「手動」) 時，此選項非常有用，因為除非您使用此選項，否則「場景視圖」不會載入衝突視點。
• 儲存視點 - 將目前視圖儲存為此衝突的視點。當您處於手動或自動載入模式 (「顯示設定」>「視點」>「手動」或「自動載入」) 時，此選項非常有用，因為當您在「場景視圖」中導覽時，視點不會自動更新至新位置。
• 專注於衝突 - 重置衝突視點，以便當導覽範圍離開原始點時，焦點仍保持在原始衝突點上。
• 刪除視點 - 刪除選取的衝突視點。
• 刪除所有視點 - 刪除目前衝突測試中的所有衝突視點。

「顯示設定」可展開面板

使用「展示/隱藏」按鈕可顯示或隱藏「顯示設定」可展開面板。使用以下選項可高效地審閱衝突：

亮顯

• 「項目 1」/「項目 2」按鈕 - 按一下「項目 1」和/或「項目 2」按鈕可取代「場景視圖」中項目的顏色。您可以選擇使用所選衝突的狀態顏色，也可以選擇「選項編輯器」中設定的項目顏色。移至「選項編輯器」>「自訂亮顯顏色」，然後選取項目顏色
• 使用項目顏色/使用狀態顏色 - 使用特定的項目顏色或所選衝突的狀態顏色來亮顯衝突。若要變更這些顏色，請移至「選項編輯器」>「工具」>「Clash Detective」>「自訂亮顯顏色」。
• 亮顯所有衝突 - 選取此勾選方塊可亮顯「場景視圖」中找到的所有衝突。注意: 展示的衝突取決於選取的「項目 1」和「項目 2」按鈕；如果僅選取「項目 1」按鈕，則僅會展示涉及「項目 1」的衝突，如果同時選取了兩個按鈕，則會展示所有衝突。

隔離

• 「隔離」下拉式清單：選取「黯淡化其他」可將未涉及所選衝突或所選衝突群組的所有項目轉變為灰色。這可讓您更輕鬆地查看衝突項目。選取「隱藏其他」可隱藏除所選衝突或所選衝突群組中涉及的所有項目之外的所有其他項目，這可讓您更專注於衝突項目。

• 暗顯透明化 - 僅當從「隔離」下拉式清單中選取「黯淡化其他」時，此勾選方塊才可用。

  選取此勾選方塊可將衝突中未涉及的所有項目彩現為透明及灰色。您可以使用「選項編輯器」自訂漸暗透明度的層級，以及選擇將未涉及衝突的項目顯示為線架構。預設會使用 85% 透明度。

• 自動顯示 - 對於個別衝突，選取此勾選方塊會暫時隱藏任何覆蓋住衝突項目的物件，以便您可以在拉近所選衝突時看到所選衝突，而不必移動位置。

  對於衝突群組，選取此勾選方塊會自動在「場景視圖」中展示群組內最嚴重的衝突點。

視點

• 「視點」下拉式清單：

  • 自動更新 - 當導覽範圍離開「場景視圖」中衝突的預設視點時，系統會將衝突的視點更新至新位置，並且會在「結果」網格中建立新的視點縮圖。使用此選項可讓 Autodesk Navisworks 自動選擇適當的視點或載入儲存的視點，並儲存您所做的任何後續變更。

    注意: 選取「專注於衝突」一律會返回至衝突的原始預設視點。

  • 自動載入 - 自動縮放相機以展示涉及所選衝突或所選衝突群組的所有項目。如果您要讓 Autodesk Navisworks 自動載入儲存的視點，但不想要自動儲存視點變更，請使用此選項。例如，您可以使用視點關聯式功能表來儲存視點。

  • 手動 - 當您在「結果」網格中選取衝突後，模型的視圖不會移至衝突視點。使用此選項可讓您在逐一點選衝突時，保持主視點不動。例如，您可以使用視點關聯式功能表來載入視點。

• 動畫轉場 - 選取此選項後，當您在「結果」網格中選取衝突後，可以透過動畫方式在「場景視圖」中展示衝突點之間的轉場。清除此選項可讓您在逐一點選衝突時，保持主視點不動。依預設，此勾選方塊處於清除狀態。秘訣: 若要從此效果獲益，您必須選取「自動更新」或「自動載入」視點選項。

• 專注於衝突 - 重置衝突視點，以便當導覽範圍離開原始點時，焦點仍保持在原始衝突點上。

模擬

• 展示模擬 - 選取此勾選方塊可使用以時間為基礎的衝突和軟 (動畫) 衝突。它會將 TimeLiner 序列或動畫場景中的回放滑棒移至發生衝突的精確時間點，以便讓您調查緊接在衝突前後發生的事件。對於衝突群組，回放滑棒會移至群組中「最嚴重」的衝突發生的時間點。例如，請參閱〈審閱以時間為基礎的軟衝突結果〉。

瞬間拉遠檢視

此清單中的選項可讓您暫時拉遠至模型中的參考點，以便了解衝突位置的相對位置。選擇下列其中一個選項：

• 全部 - 視圖會拉遠，以使「場景視圖」中的整個場景可見。
• 檔案 - 視圖會拉遠 (使用動畫轉場)，以使所選衝突中涉及的項目所在的檔案範圍在「場景視圖」中可見。
• 常用 - 轉至先前定義的主視圖。
• 「檢視」按鈕 - 按住「檢視」按鈕，以在「場景視圖」中展示選擇的關聯式視圖。注意: 只要按住此按鈕，視圖就會保持拉遠狀態。如果您快速按一下 (而不是按住) 此按鈕，視圖將拉遠、保持片刻，然後立即再縮放回原來大小。

「項目」可展開面板

使用「展示/隱藏」按鈕可顯示或隱藏「項目」可展開面板。此面板包含在「結果」區域中選取之衝突中的雙方衝突項目的相關資料。

這包括衝突中每個項目的相關「快速性質」，以及標準「選集樹」提供之從根到項目的幾何圖形的路徑。

在「左」或「右」窗格中按一下右鍵會開啟關聯式功能表：

• 選取 - 選取「場景視圖」中的項目，以取代任何目前選取。
• 匯入目前的選取 -「場景視圖」中目前選取的項目會在樹狀目錄中處於已選取狀態 (若項目存在於目前可見的階層中)。
• 群組涉及項目的衝突 - 建立新的衝突群組，其中包含您已對其按一下右鍵之一或多個項目所涉及的所有衝突。

「亮顯」勾選方塊

選取此勾選方塊後，可使用所選衝突的狀態顏色取代「場景視圖」中項目的顏色。

「群組」按鈕

將所有選取的衝突群組在一起。將加入一個新的資料夾。其名稱預設為「新建衝突群組 (x)」，其中 x 是最新的可用編號。

「切換回」按鈕

在「項目」面板區域中選取一個項目，然後按一下此按鈕，可讓目前視圖和目前選取的物件傳送回原始 CAD 套件 (僅限 AutoCAD、Revit 2012 和基於 Microstation 的應用程式)。

「選取」按鈕

在「項目」面板區域中選取一個項目，然後按一下此按鈕，即可在「場景視圖」和「選集樹」中選取衝突項目。
