從 InfraWorks 匯入橋樑和地道

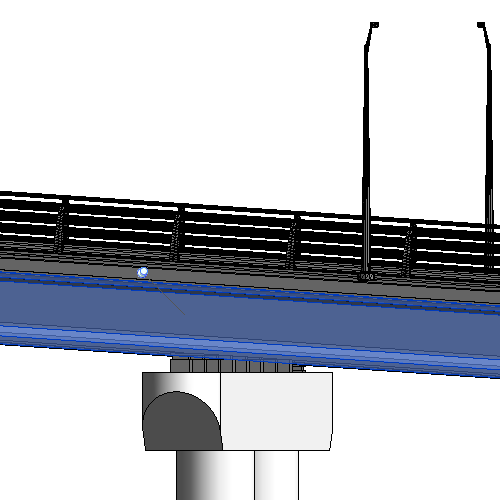

匯入橋樑或地道模型，並將其幾何圖形轉換為零件以進一步製作細部和用於分析。

註: InfraWorks 和 Revit 的安裝必須安裝相同年份的版本。Autodesk Revit 與 InfraWorks 的互通性 (英文) 也是一項要求。

1. 將模型從 InfraWorks 傳送到 Revit。
   • 將橋樑傳送到 Autodesk Revit (英文)
   • 將地道傳送到 Autodesk Revit (英文)

   一旦在 Revit 當中，模型就可以接受結構配筋。

   註: 為了讓工作流程一致，將幾何圖形匯入 Autodesk Revit 時，請在 InfraWorks 和 Revit 模型中使用相同的測量單位。在「可見性與圖形取代」對話方塊中啟用「基礎結構」品類篩選，控制所匯入幾何圖形的可見性和圖形。
2. 選取需要製作細部和從其建立零件的元件。
3. 一旦建立好零件，橋樑元件就可以進一步建立詳圖並包括在組合中，就像在 Revit 中建立的其他零件一樣。

註: Revit 不支援根據橋樑模型品類建立模型族群。但是可以根據橋樑標註品類建立標註族群。
