第 10 部分：建立視圖

在本練習中，您要建立剖面視圖、外牆的圖說視圖和矮牆的詳圖圖說。

品類 新使用者 所需時間 10 分鐘 使用的自學課程檔案 GSG_10_views.rvt

開始之前，請先下載 GSG_10_views.rvt 檔案。下載此 ZIP 檔案 (如果您尚未下載自學課程的練習檔案)。

目標

• 使用「剖面」工具建立建築剖面視圖。
• 使用控制項，變更含於剖面中的區域，並變更剖面線標頭顯示。
• 使用「圖說」工具建立牆剖面視圖。
• 使用「圖說」工具建立牆剖面的詳圖。

觀看影片

建立剖面視圖

1. 開啟專案 GSG_10_views.rvt。
2. 在專案瀏覽器中的「樓板平面圖」下，按兩下「01 - Store Floor」。
3. 按一下「視圖」頁籤「建立」面板 (剖面)。

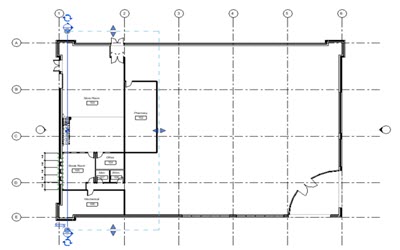

4. 按一下建築物靠近網格 1 的南牆外部，向上移動游標，直到北側超出建築物外部，然後按一下以放置一條大約穿過樓梯中間的剖面線，如圖所示。

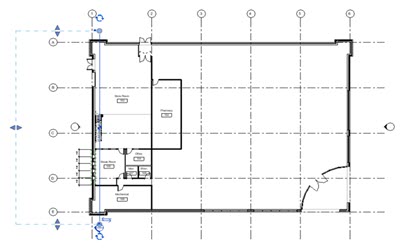

5. 按一下翻轉控制 () 翻轉剖面，讓它包含儲藏室 #103。
6. 按兩次上方的循環控制 ()，循環檢視剖面線末端選項，並顯示頂端及底端的剖面線標頭。

7. 按 Esc。

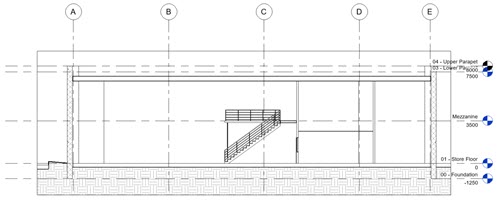

8. 按兩下剖面線標頭以開啟剖面視圖。

9. 在檢視控制列上，按一下 (隱藏裁剪範圍)。

建立圖說視圖

1. 按一下「視圖」頁籤「建立」面板 (圖說)。
2. 在類型選取器的「剖面」下，按一下「牆剖面」。

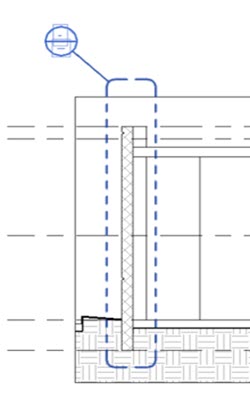

3. 若要圍繞整個建築物北牆 (剖面視圖左側) 從基礎到屋頂繪製圖說，請按一下以定義方塊的左下角，然後按一下以定義右上角。
4. 選取圖說，並使用「拖曳標頭」控制項拖曳圖說標頭，使其顯示在圖說的左上角。

5. 按 Esc。
6. 按兩下圖說標頭，以開啟圖說視圖。
7. 在檢視控制列上，按一下 (隱藏裁剪範圍)。
8. 在檢視控制列上，將詳細等級變更為「中等」。
9. 在「建立」面板上，按一下 (圖說)。
10. 在類型選取器中的「詳圖」下，按一下「詳圖」。

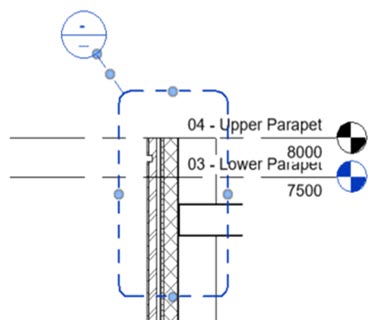

11. 在矮牆周圍繪製圖說。
12. 重新將圖說標頭放置在左上角位置。

13. 按兩下圖說標頭以開啟詳圖。
14. 在檢視控制列上，按一下 (隱藏裁剪範圍)。
