您可以透過定義排水系統的高點和低點，使用造型編輯工具來操控平的 (不斜的) 樓板或屋頂表面。造型編輯工具也用於建立表示模型中敷地特徵的地形實體元素
透過指定這些點的高程，可將表面分割成獨立傾斜的子區域。
造型編輯範例

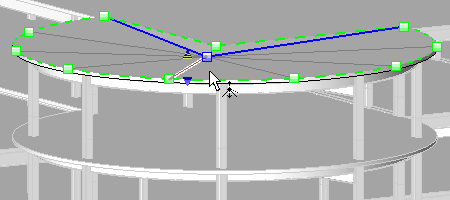

- 非平面斜框架支撐的固定厚度樓板或屋頂。

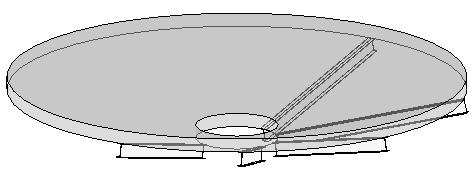

- 用於傾斜水平平面表面的可變厚度材料 (例如，楔形隔熱層)。

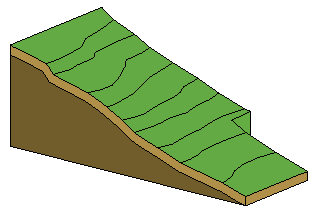

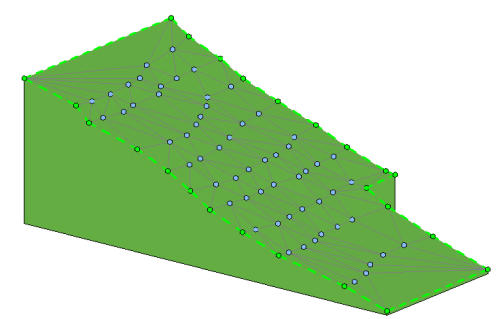

- 表面下方的可變厚度材料 (上方所有材料將依照可變材料的形狀)，如此地形實體中所示。
使用造型編輯工具來傾斜固定厚度的元素或具可變厚度層的元素頂部表面，以便建立下列項目的模型：
註: 造型編輯過的元素將不會報告真實厚度。造型編輯工具設計為用於減緩斜度，在這類情況下，實際厚度的變化無關緊要。然而，如果斜度越明顯，將會增加這個變化。當斜度過度偏離預期的厚度時，Revit 將發出警告。
- 元素必須平坦並位於水平平面上。
- 不能將屋頂貼附至其他屋頂，並且屋頂不能為帷幕屋頂。如果未能符合上述任何一項條件，將無法使用平板造型編輯按鈕。
註: 如果之後違反了這些條件，如對元素進行編輯，則平板造型編輯將發生錯誤並顯示回呼，可讓使用者重置平板造型編輯。
若要啟用造型編輯工具，必須符合下列條件：
- 子元素
- 加入點
- 加入分割線
- 點選支撐 (僅限屋頂和樓板元素)
- 重置造型
您可以使用「修改」頁籤
「造型編輯」面板上的下列造型編輯工具：
註: 使用這些工具編輯樓板或屋頂的造型不會影響其結構解析模型的造型。單個解析模型面會根據原始頂面保持不變。
重要考量
自動摺線。為了維持元素幾何圖形的準確性，有時會自動建立摺線。當產生自動建立摺線的條件不再有效時，就會刪除這些線。例如，4 個非平面頂點變成平面，或者手動建立分割線。程式會使用內部邊緣子品類的元素繪製摺線。您無法直接修改自動摺線。若要編輯摺線，您必須先轉換為分割線。請參閱將摺線轉換為分割線。
扭曲的表面。如果一個表面以四個非平面邊界邊緣或使用者建立的分割線為邊界，則該表面會扭曲。若要避免扭曲，請在相反的頂點之間加入分割線。
