如果您擁有使用其他 CAD 軟體所建立的既有設計，可以將其匯入或連結到 Revit 模型，以用作設計的起點。
除了使用「匯入 CAD」和「連結 CAD」工具之外，您還可以使用 Windows® 檔案總管的拖放功能，將 CAD 檔案匯入到 Revit 的模型視圖、製圖視圖或圖紙視圖中。
您可以鏡射匯入的和連結的 CAD 檔案。請參閱鏡射元素。
匯入與連結
在大多數情況下，連結比起匯入 CAD 檔案來得要好。從「管理連結」對話方塊可以更輕鬆地管理連結，也可以依需要載入和卸載連結。重新載入時，連結的 CAD 檔案也會更新，如果預期 CAD 檔案會發生變更，請連結檔案。使用連結時，不會在 Revit 模型中新增匯入的品類。新增的品類可能會影響效能，也比較難管理匯入的 CAD 檔案的顯示。
匯入的 CAD 檔案允許直接變更分解的幾何圖形。分解的 CAD 匯入可能會影響模型效能，因此請在匯入 CAD 檔案之前仔細考慮。請參閱分解匯入的幾何圖形。
鎖點到匯入的幾何圖形
假設您要將 AutoCAD® 圖面匯入到 Revit，然後要追蹤該圖面中的牆。在將游標置於表示牆的線附近時，游標將鎖點到線或線之間的中點。
當您使用 SAT 或 3DM (Rhino) 檔匯入 3D 造型時，可以使用匯入的造型作為標註、鎖點及對齊的參考。請參閱關於匯入 3D 造型。
AutoCAD 檔案的代理圖形
Revit 支援讀入 AutoCAD 檔案的代理圖形。代理圖形是 AutoCAD 對 AutoCAD Architecture 物件的表現法。與 AutoCAD Architecture 物件不同的是，代理圖形不具有智能。
AutoCAD 中許多類型的資料都可以代理圖形呈現，包括 Mechanical Desktop (MDT) 零件和 AutoCAD Runtime eXtension (ARX) 物件。如果在 AutoCAD 中將「Proxygraphics」指令設定為 1，Revit 就可以匯入 DWG 或 DXF 檔案中的 ARX 物件和 AutoCAD Architecture 物件 (例如牆和樓板)。
AutoCAD 中建立的子分割表面和實體
Revit 可以匯入包含在 AutoCAD 中建立的子分割表面和實體的 DWG 檔案。有些複雜的子分割網格可能無法完全轉換為傳統實體或表面，或是會產生有問題的實體或表面。其他高度複雜的子分割網格可能根本無法完整地匯入。
3D 網格內部邊
|
內部邊移除範例 |
|
|---|---|
 |

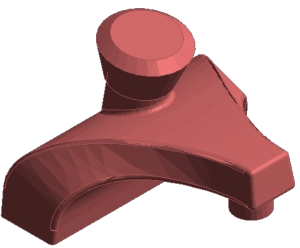

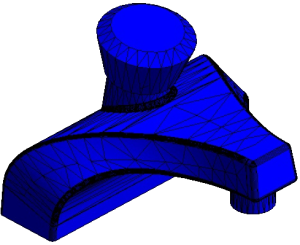

模型顯示了內部邊。內部邊匯入/連結到 Revit 時，會自動移除。 |
 |

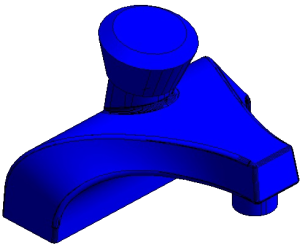

模型在 Revit 中移除了內部邊。 |
 |
模型移除了內部邊，但來源檔案的網格造成還遺留網格的刻面。此案例的網格沒有包含足夠的資訊，使得 Revit 無法套用漸層描影將表面平滑化。 |
 |
圓柱頂端打開的模型，移除了內部三角形，但沒有移除垂直邊，因為這些垂直邊沒有被識別為內部邊。 |
DGN 轉換
|
DGN 至 Revit 轉換表格 |
||
|---|---|---|
|
MicroStation |
Autodesk 產品 |
注意事項 |
| 幾何元素 | 幾何物件 | 以下 DGN 圖元將被轉換為匯入物件：線、聰慧線、線字串、複線、造型、複雜鏈、複雜造型、弧、橢圓、曲線、B-雲形曲線和樣式。樣式元素僅限於簡單樣式型式。也支援雙色漸層性質。 |
| 樓層 |
圖層 |
DGN 樓層會自動對應到匯入符號。圖層名稱中的無效 DGN 字元轉換為空格。 |
| 顏色 | 顏色 | 為「顏色」選取「保留」選項時，會使用 RGB 值轉換所有顏色。 |
| 線型式 | 線型 |
若要正確顯示線型，在匯入或貼附 DGN 檔時，所參考的 MicroStation .rsc (資源檔) 必須位於電腦內有效的支援檔搜尋路徑中。 將動態調整比例的線型 (標準 DGN 線型 1-7) 轉換為固定比例線型。在匯入結果線型或將它們以 DGN 檔型式貼附至 Revit 時，產生的線型會將 DGN 檔中視圖目前的縮放係數納入考量。 註:
若要正確地匯入標準 V7 線型，您必須首先在 MicroStation 中「填滿視景」並且「儲存設定」。 |
| 儲存格 |
圖塊 |
儲存格轉換為圖塊。與儲存格關聯的標籤轉換為固定模式圖塊屬性。 |
| 文字元素、文字型式 | 單行文字物件、多行文字物件、文字型式 | TrueType 字體匯入為文字元素。 |
| 表格 | 表格 | DGN 中表示表格的儲存格匯入為圖塊。 |
| 標註、標註型式 | 標註、標註型式 | 標註的大小、間距、型式以及造型可能有輕微變化。盡可能保持標註關聯性。 |
| 功能變數 | 功能變數 |
一般情況下，功能變數均會轉換為靜態文字。除非兩個產品中的功能變數作用相同。這包含日期功能變數 (建立日期、儲存日期和出圖日期) 以及文件性質功能變數 (作者、檔名和檔案大小)。 在「匯入 DGN 設定」對話方塊中勾選「將文字節點分解為文字圖元」後，功能變數會轉換為文字。 |
| 點陣式影像 | 點陣式影像 | 支援以下影像檔案類型：.bmp、.cal、.tif、.png、.tga、.jpg、.pcx、.gif、.rlc、.bil 和 .pct。不支援其他所有影像檔案類型。 |
| DGN 參考 | DWG 參考 | 支援 .dwg 和 .dgn 檔案類型。還支援其他非 DGN 檔案類型，例如：.cel、.h、.s、.d、.rdl 和 .cgm。 |
| DGN 設計模型 | DWG 模型 | DGN 檔中的所選設計模型轉換到 DWG 檔。 |
| DGN 圖紙模型 | DWG 配置 | 僅匯入參考主要設計模型的圖紙模型。DGN 圖紙模型轉換為 DWG 檔中的配置。 |
