使用模型狀態和 Vault 檔案

模型狀態用於表示單一零件檔或組合檔中，採用不同大小、製造階段和簡化層級的設計。

關於模型狀態

模型狀態與 iPart/iAssembly 提供類似的功能，但是所有規劃儲存在單一檔案中，而非多個檔案中。這提供了一種便利的方法，可讓您使用不同的標註、元件、性質或簡化層級，來完成設計的工程設計、管理和製造。每種模型狀態支援獨特的 iProperty、參數和材料表。

若要取得更多資訊，請參閱 Inventor 說明。

註: 舊式詳細等級會轉換為模型狀態。

若要取得更多資訊，請參閱 Inventor 說明中的〈關於詳細等級移轉〉。

選擇在從 Vault 開啟 Inventor 組合時要顯示的模型狀態。僅會下載在本端工作區開啟指定模型狀態所必要的檔案。不會下載被模型狀態抑制的元件。

並非所有的 Vault 指令均使用抑制的元件。選取受抑制的檔案後，在 Vault 瀏覽器關聯式功能表中無法使用以下指令。若要使用這些指令，則必須先解除對檔案的抑制。

• 出庫使用
• 退回出庫使用
• 在視窗中尋找

註: 無法對受抑制的檔案使用「重新寫入性質」指令。

出庫使用檔案

無法出庫使用受抑制的檔案。雖然可以出庫使用包含受抑制子系的檔案，但是不會出庫使用受抑制的子系。抑制的元件未列示在「出庫使用」或「入庫納管」對話方塊中。

取得檔案的最新版本

不會從 Vault 下載被模型狀態抑制的檔案。將檔案載入至 Autodesk Inventor 時，會遵循抑制規則。系統會使用刪除線字體在 Vault 瀏覽器中顯示被抑制的次組合，但是不會將該次組合或其子系載入到 Autodesk Inventor 中。

註: 根據規劃受管理提示的方式，在從 Vault 取得最新版本的檔案時，系統可能提示您驗證是否可以取代本端檔案。

入庫納管檔案

在 Vault 瀏覽器關聯式功能表中，入庫納管指令不適用於被作用中模型狀態抑制的元件。如果需要入庫納管受抑制的元件，您必須在入庫納管之前變更作用中模型狀態，使元件不受抑制。

註: 如果在未受抑制的父節點上啟動入庫納管動作，則可以入庫納管受抑制的元件。

入庫納管工廠檔案

可從工廠檔案中入庫納管成員。入庫納管時支援包含使用預設檔名和路徑的成員。必須從「入庫納管」對話方塊中入庫納管出庫使用的成員或入庫納管時未位於 Vault 中的成員。

註: 從工廠中入庫納管成員檔案時，不存在相依性約束。

退回出庫使用的檔案

可在包含受抑制子系的組合上執行「退回出庫使用」作業。但是，「退回出庫使用」對話方塊中不會列示抑制的檔案。「取代本端複本」選項不適用於受抑制的檔案。

從 Vault 中開啟和置入檔案及其受抑制子系

從 Vault 開啟或置入檔案時，執行「取得最新版本」時的規則也適用於受抑制的檔案。首先，會從 Vault 中擷取指定檔案及其所有子系的最新版本，然後出庫使用必要的檔案。在 Autodesk Inventor 中開啟或放置檔案後，會執行模型狀態抑制。

將檔案加入至 Vault

無法將抑制的檔案加入 (入庫納管) 至 Vault。如果檔案中有一個或多個新子系受到抑制，則必須先解除對這些子系的抑制，才能將其加入 Vault。必須先解除對這些檔案的抑制才能將其加入。

組合檔 -「從 Vault 開啟」/「從 Vault 置入」選項

開啟 Autodesk Inventor 組合時，您可以選擇要載入的模型狀態。指定模型狀態後，我們僅會下載不受抑制的元件，從而將檔案下載最小化。

在「檔案開啟選項」對話方塊中：

1. 選取「快速」，以在快速模式下開啟組合。請參閱 Inventor 說明，以取得有關快速模式的更多資訊。選取「完整」可開啟圖面，並尋找/解析所有參考檔案。
2. 選取「模型狀態」。

   模型狀態通常是規劃、製造狀態或簡化元件。「主要」指定主要模型狀態。

   註: 依預設，檔案會以上一次作用中的模型狀態開啟。編輯 Inventor「應用程式選項」的外觀設定，以設定預設檔案開啟選項。
3. 選取「表現法」：
   • 設計視圖表現法：按一下箭頭開啟包含指定設計視圖表現法的檔案。設計視圖會影響組合的幾個顯示屬性，例如元件可見性、顏色、啟用狀態、瀏覽器狀態、區段以及相機方位。
   • 位置表現法：按一下箭頭開啟包含指定位置表現法的檔案。位置表現法可能包括替代約束值、元件位置或影響元件位置的其他屬性。
4. 若要在所選檔案和作用中檔案之間建立關聯，請選取「關聯」勾選方塊。您可以將設計視圖表現法指定給組合架構中任意等級處的次組合，並使其產生關聯。對於設計視圖所做的變更表現在包含次組合的更高等級的組合中。
5. 按一下「確定」。

圖檔 -「從 Vault 中開啟」選項

選取「完整」可開啟圖面，並尋找/解析所有參考檔案。

選取「延期」會直接開啟圖面，而不尋找或解析任何參考檔案。

註: 在「檔案開啟選項」對話方塊中，如果您選取「完整」並勾選「略過所有未解析的檔案」方塊，圖面的行為會像在沒有任何檔案參考的情況下開啟。可進行編輯並儲存。但是，下一次使用可用的參考開啟圖面時，在此狀態下加入的註解將會固定。

模型狀態的關聯圖面

「開啟圖面」指令可開啟模型狀態的關聯圖面。圖面會自動貼附至關聯的料件。在 Inventor 模型瀏覽器與 Vault 瀏覽器中，都提供此指令。

• 單一圖面與模型狀態關聯：如果單一圖面與模型狀態檔案關聯，則圖檔會直接從 Vault 開啟。

  例如，一個零件檔有兩個或更多個模型狀態具有關聯的圖面 (MS1 與圖檔 D1 關聯，MS2 與圖檔 D2 關聯)。在此情況下，如果您在 MS1 上選取「開啟圖面」指令，則圖檔 D1 將會開啟。同樣地，如果您在 MS2 上選取「開啟圖面」指令，則圖檔 D2 將會開啟。

• 多個圖面與模型狀態關聯：如果有多個圖面與模型狀態關聯，您可以在「從 Vault 選取檔案」對話方塊中選取並開啟一個或多個關聯的圖面。

  例如，一個零件檔的模型狀態包括多個圖檔。在此情況下，在模型狀態上選取「開啟圖面」指令時，「從 Vault 選取檔案」對話方塊會顯示所有關聯的圖檔。您可以從清單中選取要開啟的圖檔。

• 無關聯的圖面：如果模型狀態沒有關聯的圖面，您可以從其他模型狀態開啟相關圖面。

  例如，一個零件檔具有多個模型狀態 (MS1、MS2、MS3)，其中 MS2 沒有關聯的圖面。在此情況下，在 MS2 上選取「開啟圖面」指令時，您可以選擇從其他模型狀態 (MS1、MS3) 開啟圖檔。如果繼續，「從 Vault 選取檔案」對話方塊會顯示所有關聯至其他模型狀態 (MS1、MS3) 的圖檔。從清單中選取要開啟的圖檔。

指定料件

• 零件號碼不同的模型狀態：

  將料件指定給零件號碼不同的模型狀態時，會自動建立關聯的料件，並將其指定給每種模型狀態。

• 零件號碼相同的模型狀態：

  將料件指定給零件號碼相同的模型狀態時，系統會自動將一個料件指定給所有模型狀態。然後，該料件將反映主要模型狀態。

  對於零件號碼相同的非主要模型狀態，則指定的料件會反映在 Inventor 模型瀏覽器中建立的第一種內嵌模型狀態。例如，有以下四種模型狀態：主要、MS1、MS2 和 MS3，其中 MS2 與 MS3 具有相同的零件號碼。在此情況下，料件會反映模型狀態 MS2，因為系統會點選零件號碼相同的第一種模型狀態。

  註: 將依據在 Inventor 瀏覽器中的顯示順序建立初始料件。編輯和更新性質時，不支援重新排序料件。

將料件指定給模型狀態後，您可以建立新模型狀態，或刪除既有料件並重新建立料件，來將模型狀態變更為具有新零件號碼與料件。

註: 對於管理的每種模型狀態是具有不同零件號碼還是具有相同零件號碼。模型狀態可以具有相同零件號碼，也可以具有不同零件號碼。

註: 如果在規劃料件指定設定時將材料表列設定設為「全部」，則在為組合檔選取「指定/更新料件」指令後，該組合中使用的所有元件都將指定有料件。

更新性質

將料件指定給已啟用模型狀態的檔案後，請使用「更新性質」指令，使所有模型狀態的檔案性質在 Inventor 中保持為最新狀態。所有零件號碼相同的模型狀態都會更新，以反映相同的料件性質。

將日期類型料件性質對映至 Inventor 模型狀態時，您需要為所有料件設定一個值，以避免 Inventor 和 Vault 值之間出現任何差異。

請參閱〈更新性質〉，以取得更多資訊。

性質契合/同步行為

Vault 使用從「主要」模型狀態指定的料件，對性質契合和性質同步進行檢查。

註: 對映至 Autodesk Vault 性質的 Vault CAD 性質將更新，以反映在 Autodesk Vault 中所做的全部變更。請參閱〈性質管理〉主題，以取得更多資訊。

以下情形說明了性質契合/同步行為：

1. 建立具有多種模型狀態 (Part1、Part1-MS1、Part2-MS2) 的 Inventor 檔案 (Part1.ipt)，並將該檔案入庫納管至 Vault。
2. 建立使用者定義的性質「TestRevision」，然後選取性質類型「文字」。若要取得有關建立使用者定義性質的資訊，請檢視〈建立使用者定義的性質〉主題。
3. 將圖元類型為「檔案」的 Vault 性質版序對映至 Inventor 性質「TestRevision」。若要取得有關性質對映的資訊，請檢視〈對映性質〉主題。
4. 將圖元類型為「料件」的 Vault 性質版序對映至 Inventor 性質「TestRevision」。
5. 依預設，物件品類設定為「基準」，且未指定版序。
6. 在檔案上按一下右鍵，然後選取「指定/更新料件」。料件值列示如下：

   料件	名稱	零件號碼	從檔案指定	修訂
   零件 1	零件 1	零件 1	Part1.ipt	A
   Part1-MS1	Part1(Modelstate1)	Part1-MS1	Part1.ipt	A
   Part1-MS2	Part1(Modelstate2)	Part1-MS2	Part1.ipt	A

7. 選取「檔案」，在 Vault 功能區中按一下「變更品類」，然後將品類從「基準」變更為「工程」。您會看到 Part1.ipt 位於版序 A 中，並在「專案總管」中顯示性質契合錯誤。
8. 選取該檔案，然後按一下「動作」>「同步性質」。您將看到 Part1.ipt 檔案性質沒有變更。即使同步性質，Part1.ipt 仍保持為版序 A。
9. 現在，將「Part1」料件的「版序」變更為「A.1」。然後，將「Part1-MS1」料件的版序變更為「A.1.1」，將「Part1-MS2」料件的版序變更為「B」。

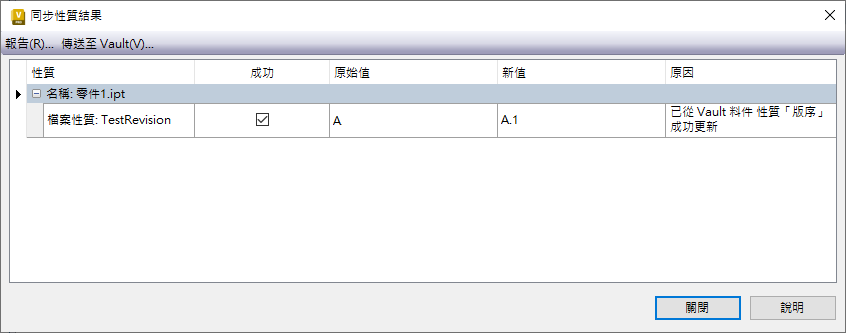

10. 選取該檔案，然後按一下「動作」>「同步性質」。

    Inventor 性質 (自訂性質) 將永遠與 Part1 料件 (從「主要」模型狀態指定) 同步，因此，TestRevision 將在同步後修訂為版序 A.1。但是，檔案版序將保持為版序 A。



材料表 (BOM)

所有零件號碼相同的模型狀態與主要模型狀態具有相同的材料表。但是，零件號碼不同的模型狀態則具有不同的材料表。

Inventor「展示詳細資料」對話方塊中的「材料表」(BOM) 頁籤，可讓您管理材料表表現法和篩選列。

• 如果您從 Vault 瀏覽器中選取模型狀態元件，則「材料表」頁籤會顯示建立的第一個料件的材料表資訊。
• 如果您從 Inventor 模型瀏覽器中選取模型狀態元件，則「材料表」頁籤會顯示作用中的模型狀態材料表。如果沒有為模型狀態指定任何料件，則「材料表」頁籤為空白。

Data Standard 支援

將零件檔或組合檔連同關聯的圖檔一起複製時，「包括圖面的複製」指令會複製與所有模型狀態關聯的所有圖檔。

Copy Design

使用「Copy Design」功能時，如果有模型狀態檔案具有不同的零件號碼，則不會複製模型狀態的某些檔案性質。複製檔案後，您可以修改受影響的性質。

DWF 附件選項

將料件指定給變更命令時，每種模型狀態都會繼承貼附至主要模型狀態的視覺化檔案 (.dwf)。

模型狀態性質

模型狀態系統性質可協助您識別檔案是否具有關聯的模型狀態。您可以使用這些性質進行搜尋，並在值為 True 時自訂視圖。

具有模型狀態

• True (表示零件/組合具有關聯的模型狀態檔案)
• False (表示零件/組合沒有關聯的模型狀態檔案)
• 空 (不適用)

為真實模型狀態

• 為真實模型狀態檔案時顯示為 True (表示表格中沒有「零件號碼」欄)
• 為真實組態檔案時顯示為 True (表示表格中有「零件號碼」欄)

請參閱〈指定料件〉一節，以取得更多資訊。

為表格驅動式

• 當其為 iComponent (iPart/iAssembly) 或模型狀態檔案時顯示為 True
• 其他 Inventor 檔案則顯示為 False
