Asociativní středové značky a osy můžete upravit pomocí okna Vlastnosti, dialogu Vlastnosti nástroje a uzlů.
Pomocí systémových proměnných je možné řídit vzhled a chování středových značek a os. Změna nastavení systémových proměnných nastavení však nemá vliv na stávající středové značky nebo osy.
Velkou část nastavení středových značek a os lze upravit v okně Vlastnosti. Kliknutím na středovou značku nebo osu můžete zobrazit a nastavit její obecné vlastnosti, například barvu, hladinu, typ čáry, měřítko typu čáry, styl vykreslování, tloušťku čáry, průhlednost a podobně. Pokud jste přidali nástroje pro středové značky nebo osy na paletu nástrojů, můžete také změnit jejich vlastnosti v dialogu Vlastnosti nástroje.
Středové značky a osy lze upravovat pomocí uzlů. Umístěním kurzoru nad uzly zobrazíte dynamické kóty vynášecí čáry. Pomocí multifunkčního středového uzlu středové značky můžete vybrat možnost:
- Protáhnout k posunutí středové značky,
- Změnit délku vynášecích čar k jednotné změně všech čtyř vynášecích čar osy.

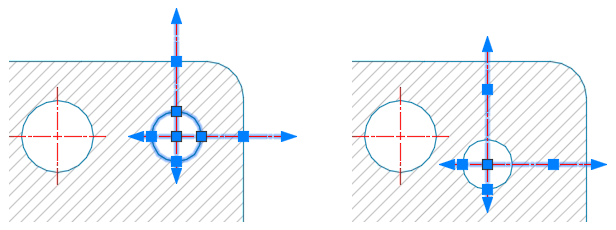

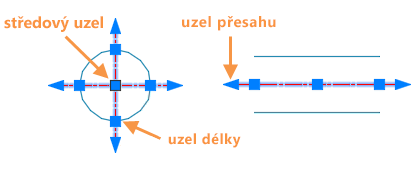

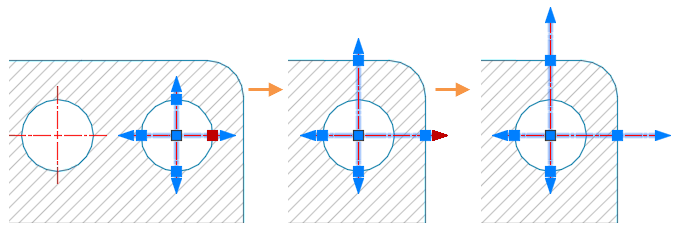

Uzly umožňují přímou manipulaci se středovými značkami a osami. V tomto příkladu se osy na kružnici upravují jednotlivě. Přetažením uzlu délky upravíte délku osy a vynášecí čára osy se přesune spolu s ní. Přetažením uzlu přesahu řídíte pouze vynášecí čáru osy.
Po předefinování hodnoty osy se hodnota stane pevnou délkou a nezůstane už asociovaná s kružnicí. Výsledkem je to, že změny velikosti kružnice nebudou mít na upravenou osu vliv. Když však přesunete kružnici, středová značka (včetně upravených os) se bude pohybovat s kružnicí.
