Středové značky a osy

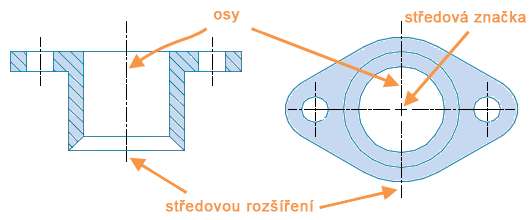

Středové značky a osy se používají jako referenční kóty ke středům děr a osám symetrie.

Středové značky a osy jsou asociativní objekty. Při přesunutí nebo úpravě asociovaných objektů se středové značky a osy odpovídajícím způsobem upraví. Středové značky a osy můžete od objektů odpojit nebo je k vybraným objektů znovu připojit.

Středové značky

Je možné nakreslit středové značky, které označují střed kružnice či oblouku.

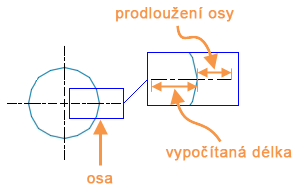

Velikost středové značky a měřítko a typ vynášecích čar os je možné nastavit. Vynášecí čáry os je také možné vypnout.

Osy

Výběrem dvou lineárních segmentů můžete vytvořit asociativní osu.

Osa se vytvoří mezi zdánlivým bodem poloviny a počátečním a koncovým bodem vybraných dvou úseček. Pokud vyberete různoběžné čáry, nakreslí se osa mezi imaginárním bodem průsečíku a koncovými body vybraných úseček.

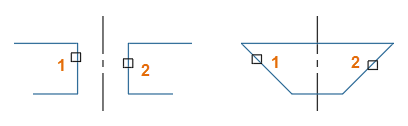

Osa protnutím rozpůlí úhly dvou protínajících se čar. V tomto příkladu umístění bodů výběru definuje směr osy.

Přepisy aktuální hladina

Ve výchozím nastavení jsou všechny nové objekty vytvářeny ve vrstvě aktuální. U nových objektů středové čáry a středové značky můžete určit výchozí vrstvu, která se liší od aktuální vrstvy, a to zadáním vrstvy se systémovou proměnnou CENTERLAYER.

Omezení

Sada funkcí středových značek a os je nejvhodnější pro následující metody:

• Výkresy, které se budou tisknout nebo publikovat z modelového prostoru.
• Výkresy, které obsahují poznámky ve výkresovém prostoru.

Podpora měřítka poznámek a stylu kót není k dispozici.
