Vytvoří nebo upraví revizní obláček.
Hledat

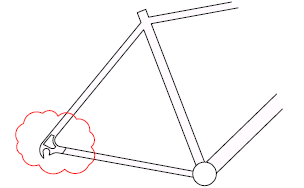

Nový revizní obláček můžete vytvořit výběrem dvou rohových nebo polygonálních bodů, přetažením kurzoru nebo převedením objektu (například kružnice, křivky, spline nebo elipsy) na revizní obláček. Revizní obláčky se používají ke zvýraznění částí výkresu, které byly přepracovány.
Poznámka: Při prvním vytvoření revizního obláčku ve výkresu je velikost oblouků určena podle procentuální délky úhlopříčky aktuálního pohledu. Tím se zajistí, že revizní obláček začne v rozumné velikosti.
Zobrazí se následující výzvy.
- Určete první rohový bod
- Určuje rohový bod obdélníkového revizního obláčku.
- Protilehlý roh
- Určuje diagonálně protilehlý roh obdélníkového revizního obláčku.
- Obrátit směr
- Obrátí směr navazujících oblouků v revizním obláčku.
- Počáteční bod
- Nastaví počáteční bod polygonálního revizního obláčku.
- Další bod
- Určuje další bod, který definuje polygonální tvar revizního obláčku.
- Obrátit směr
- Obrátí směr navazujících oblouků v revizním obláčku.
- První bod
- Určuje první bod revizního obláčku od ruky.
- Délka oblouku
- Určuje přibližnou hodnotu délky tětivy každého oblouku. Délka tětivy oblouku je vzdálenost mezi koncovými body oblouku. Výchozí hodnota délky tětivy oblouku je automaticky určena při prvním vytvoření revizního obláčku ve výkresu.
- Objekt
- Určuje objekt pro převedení na revizní obláček.
- Obdélník
- Vytvoří obdélníkový revizní obláček, ve kterém budou určené body umístěny diagonálně proti sobě.
- Polygon
- Vytvoří revizní obláček definovaný třemi nebo více body, které se použijí jako vrcholy polygonu, ze kterého bude vytvořen revizní obláček.
- Od ruky
- Vytvoří revizní obláček od ruky.
- Styl
- Určuje styl revizního obláčku.
- Normální
- Vytvoří revizní obláčky s použitím výchozího písma.
- Kaligrafický
- Vytvoří revizní obláčky s kaligrafickým vzhledem.
- Upravit
- Existující revizní obláček můžete předefinovat pomocí možnosti Upravit a určením jednoho nebo více nových bodů. Po zobrazení výzvy k výběru strany, kterou chcete vymazat, bude část revizního obláčku, kterou vyberete, vymazána. Tato možnost nahradí určené části existujícího revizního obláčku novou částí definovanou vámi zadanými body.
- Vybrat křivku
- Určuje revizní obláček, který chcete upravit. Vrchol, který je nejblíže k místu, kde vyberete revizní obláček, určuje počátek části, kterou chcete nahradit.
- Další bod
- Určuje další bod, který definuje polygonální tvar náhradní části. Tato výzva se opakuje, dokud nekliknete na existující vrchol revizního obláčku.
- Vyberte stranu k vymazání
- Odstraní vybranou část revizního obláčku.
- Obrátit směr
- Obrátí oblouky v revizním obláčku z konvexních na konkávní a naopak.
