Hledání vzdálenosti, úhlů a umístění bodů

K dispozici je možnost extrahování geometrických informací z umístění bodů na objektech ve výkresu.

U každého z těchto příkazů je užitečné přiblížit pohled do dané oblasti tak, aby bylo možné řešit jakékoli blízko sebe umístěné nebo potenciálně se překrývající objekty.

Dynamické měření objektů

Příkaz MĚŘITGEOM nabízí několik možností výpisu hodnot vzdáleností, úhlů a poloměru a několik dalších měření.

Možnost Rychlá, která je nastavena jako výchozí, je zvlášť užitečná k dynamické identifikaci několika vzdáleností a úhlů během pohybu myši poblíž 2D geometrických objektů a mezi nimi.

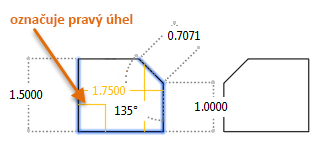

Jak je ukázáno v levém dolním rohu obrázku, oranžový obdélník značí roh s pravým úhlem.

Kliknutím do uzavřené oblasti zobrazíte její plochu a obvod v příkazovém okně.

Pokud chcete, aby se jako výchozí nastavení použila poslední možnost místo možnosti Rychlá, použijte možnost Režim u příkazu MĚŘITGEOM.

Poznámka: Možnost Rychlá je určena k práci na 2D geometrii v půdorysném pohledu s možností USS nastavenou na Globální a vizuálním stylem nastaveným na 2D drátový model. Objekty, které nejsou měřeny, obsahují obvyklé poznámky, například kóty, šrafy a uživatelské objekty.

Ověření vzdálenosti a úhlu mezi umístěními bodů

Pomocí příkazu VZD můžete u bodů uchopení objektu extrahovat geometrické informace o vztahu mezi dvěma body včetně vzdálenosti a úhlu mezi body a o změně nebo hodnotě rozdílu mezi jejich souřadnicemi. Tyto informace se zobrazí v příkazovém okně.

Ověření souřadnic umístění bodu

Pomocí příkazu ID můžete u bodů uchopení objektu potvrdit souřadnice X, Y a Z určeného umístění objektu. Tento příkaz může například potvrdit, zda je hodnota Z u bodu na objektu ve 2D výkresu nastavena na nulu. Tyto informace se zobrazí v příkazovém okně.
