Vyfiltrujte a vyberte plochy, hrany a vrcholy na 3D objektech.
Cyklické procházení více podobjektů
Ve 3D pohledech mohou být některé objekty nebo podobjekty (plochy, hrany a vrcholy) skryty za jinými částmi. Stisknutím klávesy Ctrl a mezerníku lze cyklicky procházet skrytými podobjekty, dokud se vybraný objekt nezvýrazní.
Když například vyberete plochy na plném 3D kvádru, bude jako první detekována plocha v popředí. Chcete-li procházet skryté plochy, opakovaně stiskněte klávesy CTRL+mezerník. Až se zvýrazní plocha, kterou chcete vybrat, nechte stisknutou klávesu Ctrl a vyberte plochu.

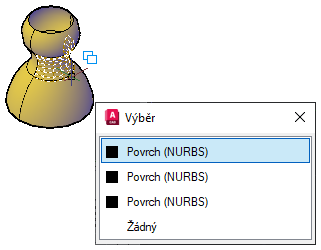

Jeden způsob, jak najít skryté podobjekty, je zapnutí seznamu Cyklické procházení výběru na kartě Cyklické procházení výběru v dialogu Nastavení kreslení. Pak můžete vybrat podobjekt výběrem ze seznamu.
Zapnutí filtrů výběru podobjektů
Výběr daného typu podobjektů může být u složitých těles, jako jsou sítě, těžký. Výběr lze omezit na plochy, hrany, vrcholy nebo podobjekty historie nastavením filtru výběru podobjektů.
Pokud je filtr výběru podobjektů zapnut, není třeba k výběru plochy, hrany nebo vrcholu 3D modelu stisknout a podržet klávesu Ctrl. Chcete-li však vybrat celý objekt, je nutné filtr vypnout. Aktuální nastavení filtru podobjektů je uloženo v systémové proměnné SUBOBJSELECTIONMODE.
Pokud je filtr podobjektu zapnutý, zobrazí se vedle kurzoru následující ikony:
| Ikona | Filtr | Klávesová zkratka |
|---|---|---|
|
Vrchol | Shift + F2 |
|
Hrana | Shift + F3 |
|
Plocha | Shift + F4 |
|
Podobjekt historie | Shift + F5 |
|
Nic | Shift + F1 |
