PCEXTRAHUJŘEZ (příkaz) Hledat
Seznam možností

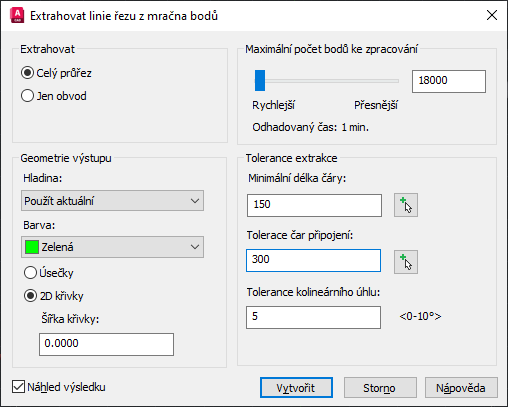

Zobrazí se následující možnosti.
Extrahovat
Vytvoří čáry nebo 2D křivky podél odhadovaného průsečíku mračna bodů a roviny řezu.
- Celý průřez
- Vytvoří čáry a 2D křivky podél průsečíku mračna bodů a roviny řezu, včetně vnitřních ploch.
- Jen obvod
- Vytvoří čáry a 2D křivky pouze podél průsečíku obvodu mračna bodů a roviny řezu.
Geometrie výstupu
Určuje hladinu, barvu a typ objektu extrahované geometrie.
- Hladina
- Určuje hladinu extrahované geometrie.
- Barva
- Určuje barvu extrahované geometrie.
- Úsečka
- Určuje, že rovinné povrchy jsou extrahovány jako úsečky. Zakřivené povrchy jsou extrahovány jako segmentované 2D křivky.
- 2D křivky
- Určuje, že rovinné povrchy jsou extrahovány jako 2D křivky.
- Šířka křivky
-
Určuje šířku 2D křivek, které byly extrahovány z mračna bodů.
Maximální počet bodů ke zpracování
Omezí počet zpracovaných bodů a odhaduje čas pro extrahování geometrie.
Tolerance extrakce
- Minimální délka úsečky
- Minimální délka segmentu pro vytvořené úsečky a 2D křivky. Můžete zadat hodnotu nebo určete dva body.
- Tolerance propojovacích čar
- Spojí koncové body blízkých extrahovaných segmentů čáry, když je vzdálenost menší než zadaná hodnota. Můžete zadat hodnotu nebo určete dva body.
- Kolineární tolerance úhlu
- Určuje maximální úhlovou odchylku předtím, než je extrahovaná čára nebo 2D křivka rozdělena do segmentů. Vysoká hodnota obvykle vytváří méně delších řádků.
Náhled výsledku
Zobrazí náhled výsledku před dokončením extrakce. Můžete tak upravit nastavení a okamžitě zobrazit změny.
Definuj
Zobrazí extrahovanou geometrii. Můžete přijmout extrahovanou geometrii, vyvolat dialog pro změnu vybraných možností nebo vrátit zpět extrahovanou geometrii.
