Paleta bloků

Zobrazí paletu s kartami, ze které můžete vložit blok nebo výkres.

PALETABLOKY (příkaz) Hledat

Možnosti řízení

Podél horní části palety Bloky se zobrazí následující ovládací prvky zobrazení a přístupu.

Filtr: Přijímá kritéria pomocí zástupných znaků a filtruje dostupné bloky podle názvu. Platné zástupné znaky jsou ? pro jeden znak a * pro více znaků. Například výraz 4??A* zobrazí bloky s názvy 40xA123 a 4x8AC. Rozevírací seznam zobrazí dříve použité řetězce zástupných znaků.

Vložit soubor DWG jako blok: Zobrazí dialog pro výběr souboru, v němž můžete vybrat soubor výkresu, který chcete vložit do aktuálního výkresu jako blok.

Procházet knihovny bloků: Poznámka: Tato možnost je dostupná pouze na kartě Knihovny.; Zobrazí dialog výběru souboru k výběru souboru výkresu nebo jedné z jeho definic bloků ke vložení do aktuálního výkresu jako blok.

Styl ikony nebo seznamu: Zobrazuje několik možností vypsání dostupných bloků nebo k zobrazení jejich náhledu.
Poznámka: Název externího souboru vkládaného jako blok obsahuje na paletě Bloky hvězdičku (*).

Karty

Blok z těchto karet můžete vložit jejich přetažením, kliknutím a umístěním nebo kliknutím pravým tlačítkem a výběrem možnosti v seznamu.

Oblast náhledu: Zobrazuje náhled nebo seznam dostupných bloků podle aktuální karty. Ikona blesku v pravém dolním rohu náhledu označuje, že se jedná o dynamický blok. Tato ikona udává, že blok je blokem poznámky.; Poznámka: Mírné zpoždění při generování náhledů miniatur bloků nemá vliv na vložení bloku.

Karta Aktuální výkres: Zobrazuje náhledy nebo seznam definic bloků dostupných v aktuálním výkresu.

Karta Poslední: Zobrazuje náhledy nebo seznam definic bloků naposledy vložených nebo vytvořených v aktuální relaci i v předchozích relacích. Tyto bloky mohou pocházet z různých výkresů.

Karta Oblíbené: Zobrazí náhledy nebo seznam oblíbených definic bloků. Tyto bloky jsou kopie často používaných bloků z jiných karet na paletě Bloky.

Karta Knihovny: Zobrazuje náhledy nebo seznam definic bloků, které byly vloženy z jiného, určeného výkresu. Definice bloků mohou být uloženy v libovolném souboru výkresu. Vložením souboru výkresu jako blok se také importují všechny definice bloků do aktuálního výkresu.; Tip: Můžete vytvořit „výkresy knihovny bloků“, ve které jsou uloženy všechny související definice bloků. Pokud použijete tuto metodu, vyberte na paletě při vkládání výkresu knihovny bloků možnost Rozložit, abyste zabránili zobrazení výkresu jako takového, případně jeho vypsání v oblasti náhledu.

Nastavení synchronizace bloků

Zobrazí dialog Nastavení synchronizace bloků. Pomocí tohoto dialogu můžete nastavit cestu ke knihovnám posledních a oblíbených bloků a určit oprávnění k používání uživatelského jména pro cloudové úložiště.

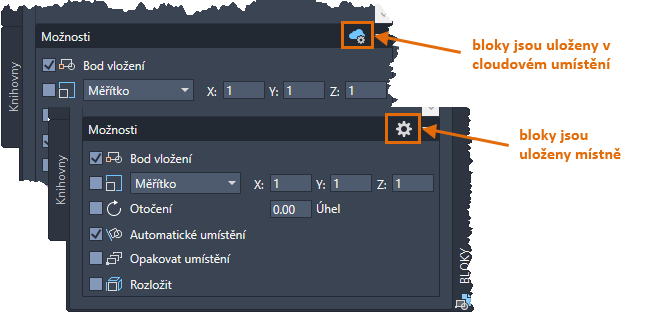

Poznámka: Tlačítko Nastavení synchronizace bloků v dolní části palety Bloky je dynamické a mění se podle aktuálního umístění posledních a oblíbených bloků.

Možnosti

Umístění a orientace vloženého bloku závisí na umístění a orientaci USS.

Poznámka: Tyto možnosti se použijí pouze pokud kliknete a umístíte bloky, nikoli při přetahování bloku.

Bod vložení: Udává bod vložení bloku. Pokud je tato možnost zaškrtnuta, určíte bod vložení při vkládání bloku, a to pomocí ukazovacího zařízení, nebo ručně zadáním souřadnic. Jestliže tato možnost není zaškrtnuta, použijí se dříve zadané souřadnice.

Poznámka: Chcete-li pomocí této možnosti vyhledat blok na dříve určených souřadnicích, je nutné dvakrát kliknout na blok v paletě.

Měřítko: Určí měřítko vkládaného bloku. Pokud je tato možnost zaškrtnuta, určíte faktory měřítek ve směrech X, Y a Z. Pokud zadáte zápornou hodnotu u faktorů měřítek X, Y a Z, blok se vloží jako zrcadlený obrázek kolem dané osy. Pokud tato možnost není zaškrtnuta, použijí se dříve určená měřítka.

Stejná měřítka: Určuje jednotné měřítko pro souřadnice X, Y a Z.

Otočení: Určuje úhel natočení vkládaného bloku v aktuálním USS. Pokud je tato možnost zaškrtnuta, určíte úhel otočení bloku pomocí ukazovacího zařízení nebo zadáním úhlu. Pokud tato možnost není zaškrtnuta, použije se dříve určený úhel otočení.

Automatické umístění: Určuje, zda se při vkládání bloku zobrazí návrhy umístění.

Opakovat umístění: Určuje, zda se vložení bloku automaticky opakuje. Pokud je tato možnost zaškrtnuta, automaticky se budou zobrazovat výzvy pro další body vložení, dokud stisknutím klávesy Esc nezrušíte příkaz. Jestliže tato možnost není zaškrtnuta, určený blok se vloží jednou.

Rozložit: Řídí, zda se blok při vkládání automaticky rozloží na objekty komponent. Pokud má být blok při vložení rozložen, náhled bloku při najetí kurzoru je automaticky vypnut.; Pokud je tato možnost zaškrtnuta, asociace objektů komponent v bloku se zruší a bloky získá zpět své původní vlastnosti. Objekty, které používají barvu DLEBLOK jsou bílé. Objekty s typem čáry DLEBLOK použijí typ čáry SPOJITÝ.; Pokud tato možnost není zaškrtnuta, určený blok se vloží bez rozložení.
Poznámka: Tuto možnost je možné určit pouze u jednotného měřítka. Pokud potřebujete rozložit blok, který má nejednotné měřítko, stále to můžete provést ručně pomocí příkazu ROZLOŽ, pokud byl blok vytvořen se zaškrtnutou možností Povolit rozložení.
