V předchozí části jsme se seznámili s tím, jak aplikace Autodesk Civil 3D modeluje komplexní geometrie. Z těchto koncepcí vychází několik osvědčených metod přípravy průmětu zemního tělesa. K vyčištění a zjednodušení návrhových linií lze například použít nástroje pro úpravu návrhových linií aplikace Autodesk Civil 3D.
Můžete použít některé z následujících osvědčených metod:
- Ke kontrole výšek podél návrhových linií používejte Editor výšek. Vyhledávejte místa, kde může dojít k neúmyslnému poklesu výšky na nulu (0), jako například v rozdělovacím bodu.
- Pomocí příkazu Vyčistit (WeedFeatures) odstraňte nadbytečné body a zjednodušte geometrii zemního tělesa všude tam, kde je to možné. Tato operace podstatně zlepší výsledky tam, kde se protínají alespoň dvě zemní tělesa.
- Pomocí příkazu Přizpůsobit oblouk (FitCurveFeature) nahraďte mozaikové segmenty obloukem. Tato operace vytvoří hladce zakřivenou plochu zemního tělesa, která je vhodnější než mnoho krátkých rovných segmentů. Mozaikové segmenty jsou obvyklé u návrhových linií vytvořených z 3D křivek, které nemají podporu oblouků, jako jsou například ty, které byly vytvořeny pomocí příkazů zemního tělesa aplikace Land Desktop.
Odebrání nepotřebných bodů

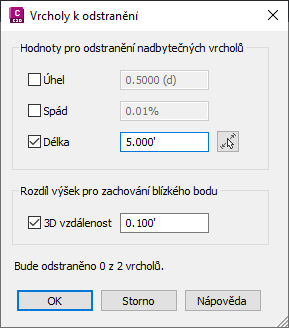

Obrázek 16 ukazuje dialog pro konfiguraci odstranění nadbytečných vrcholů. Můžete určit, které hodnoty pro odstranění vrcholů mají být použity, nastavit číselné hodnoty a prohlížet výsledky před jejich potvrzením. Chcete-li se seznámit s tématem nápovědy týkajícím se čištění a chcete-li se naučit, jak tyto ovládací prvky používat pro dosažení nejlepších možných výsledků, klikněte v tomto dialogu na tlačítko Nápověda.
Obrázek 16: Ovládací prvky čištění
Nahrazení segmentů mozaiky

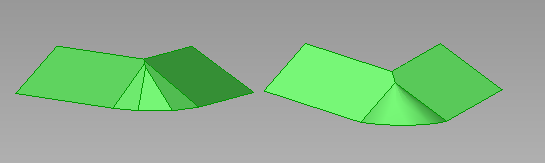

Zemní těleso na levé straně obrázku 17 je spádované k vnitřní části oblouku, který byl rozdělen na mozaiku segmenty linie. Zemní těleso vpravo je spádováno od skutečného oblouku. Upravený tvar skutečného oblouku představuje realističtější zemní těleso.
Obrázek 17: Modelování zemního tělesa při použití segmentované křivky oproti použití skutečného oblouku
Pro převod mozaikové návrhové linie na skutečný oblouk lze použít příkaz Vyhladit, podobně jako je tomu u křivky s příkazem Proložit oblouk.
