Projekci zemního tělesa vytváříte z návrhových linií. Řídicí návrhová linie, ke které je připojeno zemní těleso, se nazývá průmět (viz obr. 7). Tuto linii lze upravit pomocí příkazů pro návrhové linie. Projekce zemního tělesa vytvoří další linii na vnější hraně, označovanou jako hrana paty svahu. V závislosti na parametrech zemního tělesa se může svahování nacházet v určené výšce, vzdálenosti nebo v místě kontaktu zemního tělesa s existujícím povrchem. Hranu paty svahu řídí zemní těleso a nelze ji tedy přímo upravovat.

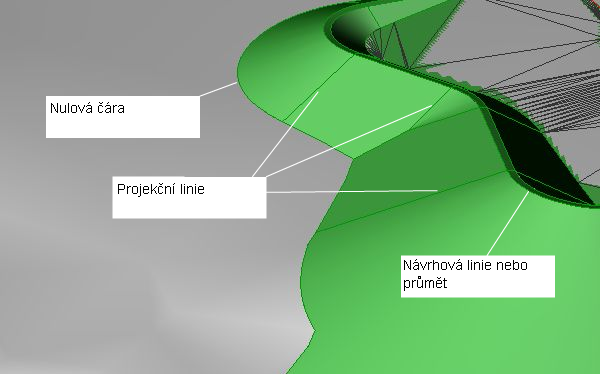

Obrázek 7: Části zemního tělesa zobrazené na 3D tělese
Promítané linie spojuje průmět s hranou paty svahu v klíčových bodech návrhu, jako například na počátku a konci přechodů. Tyto promítané linie jsou vytvořeny s využitím návrhových linií, které nelze upravit. Styly zemního tělesa mají komponentu zobrazení 3D tělesa, která stínuje povrch a automaticky se zobrazí v 3D pohledech. Toho lze využít k prohlížení zemního tělesa bez vytvoření modelu terénu.
