Práce se sadami vlastností

Pomocí sad vlastností získáte přístup k uživatelským vlastnostem konkrétního objektu a můžete je také přiřadit.

V definici sady vlastností je určena charakteristika skupiny vlastností, na které lze odkazovat u daného objektu ve výkresu.

Jednotlivé definice sad vlastností k jednomu nebo více vybraným objektům můžete přiřadit na kartě kategorie objektů.

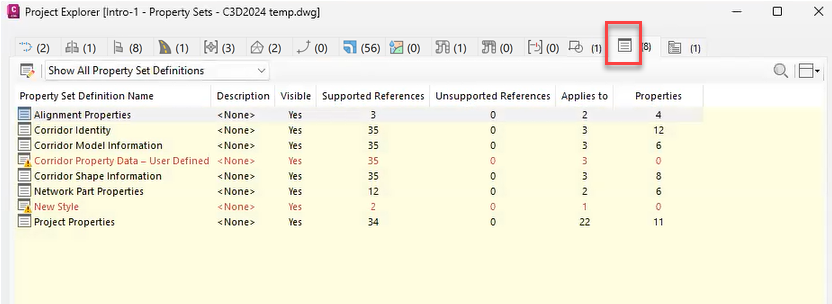

Práce na kartě Definice sad vlastností

Seznam názvů definic sad vlastností zobrazuje všechny definice sad vlastností ve výkresu. Seznam referencí sady vlastností zobrazuje všechny reference asociované se sadou vlastností, kterou jste vybrali v prvním zobrazení seznamu. Všechny vlastnosti vybraných referencí jsou zobrazeny v seznamu v pravém dolním rohu.

Přidání nebo odebrání reference sady vlastností:

1. Vyberte definici sady vlastností na kartě Definice sad vlastností. Zobrazí se asociované reference sady vlastností pro danou definici.

2. Vyberte referenci na kreslicí ploše / ve výřezu a kliknutím na ikonu přidejte referenci sady vlastností. Kliknutím na ikonu vybranou referenci sady vlastností odeberete. Referenci sady vlastností můžete také odebrat kliknutím pravým tlačítkem na referenci a výběrem možnosti Odebrat vybranou sadu vlastností.

   Poznámka: Tlačítko Přidat sady vlastností v aplikaci Project Explorer umožňuje přiřazení jednotlivých definic sad vlastností k jednomu nebo více vybraným objektům na kartě aktuální kategorie objektů. V aplikaci Project Explorer lze definici sady vlastností přiřadit k aktuálnímu výběru, pokud jsou splněny všechny následující podmínky:

   • Definice sady vlastností ještě není přiřazena k žádnému z vybraných objektů.
   • Definice sady vlastností se vztahuje na vybrané typy objektů nebo na všechny typy objektů.
   • Definice sady vlastností není označena jako neviditelná nebo pouze ke čtení (viz příkaz PROPERTYSETACCESS).

   Definice sad vlastností, které nesplňují všechny tyto podmínky, jsou z dialogu Přidat sady vlastností vyloučeny.

Práce na kartě podobjektu sady vlastností

Na kartě podobjektu sady vlastností můžete přiřadit a spravovat definice sad vlastností a jejich reference, exportovat zprávy a kontrolovat data sad vlastností.

Karta podobjektu sady vlastností se nachází na každé podporované kartě objektu v aplikaci Project Explorer a lze ji zobrazit nebo skrýt kliknutím na tlačítko Zobrazit/skrýt sady vlastností podobjektů na kartách Skupiny bodů, Potrubní sítě a Tlakové sítě.

Sady vlastností můžete vyhledávat a filtrovat pomocí vybraných kritérií. Po kliknutí na rozevírací nabídku „Filtrovat podle“ můžete přepnout kritéria filtru. Pomocí funkce Najít můžete vyhledat konkrétní sadu vlastností. Chcete-li spustit vyhledávání, zadejte znak „*“ nebo „?“.

Přidání nebo odebrání definice sady vlastností z odkazovaného objektu:

1. Vyberte jednu nebo více položek v zobrazení seznamu objektů a otevřete kartu podobjektu sady vlastností.

   Na kartě Sady vlastností si můžete zobrazit všechny definice sad vlastností přiřazené k vybranému objektu.

2. Vyberte definici sady vlastností ze seznamu.

3. Po kliknutí na ikonu můžete přidat sadu vlastností. Kliknutím na ikonu vybranou sadu vlastností odeberete.

4. Při přidávání definice sady vlastností se zobrazí dialog Přidat sadu vlastností s výzvou k výběru definice sady vlastností.
   Poznámka: V dialogu se zobrazí pouze definice sad vlastností, které lze použít pro vybraný objekt. Definice sad vlastností musí splňovat následující podmínky:

   • Definice sady vlastností se vztahuje na vybrané typy objektů nebo na všechny typy objektů.
   • Definice sady vlastností ještě není přiřazena k žádnému z vybraných objektů.
   • Definice sady vlastností není označena jako neviditelná nebo pouze ke čtení (viz příkaz PROPERTYSETACCESS).
