Úvod
Okno aplikace Project Explorer je rozděleno do několika karet kategorií objektů. Na každé kartě kategorie objektů se nachází řada nástrojů ke kontrole návrhu a úpravám určených speciálně pro vybranou kategorii objektů. Když se v aplikaci Civil 3D použije jakákoli změna návrhu, všechny informace uvedené v okně aplikace Project Explorer se aktualizují.
Rozvržení jednotlivých karet kategorií objektů je obvykle rozděleno do dvou nebo tří přizpůsobitelných podoken.

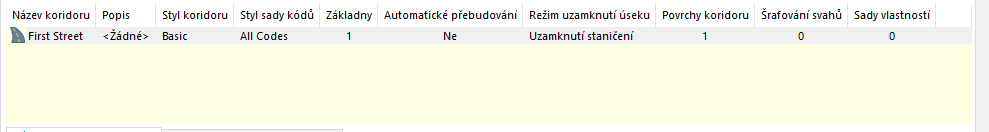

Podokno Seznam objektů
Obsahuje seznam objektů ve vybrané kategorii objektů spolu s řadou klíčových parametrů pro každý uvedený objekt. Parametry, které jsou zvýrazněny na bílém pozadí, lze v aplikaci Project Explorer přímo upravit dvojitým kliknutím na zobrazenou hodnotu. Objekty, které jsou zobrazeny červeně, označují, že existuje určité porušení návrhu. Pozastavením ukazatele myši nad jakýmkoli objektem zobrazíte místní nápovědu, která obsahuje další informace o povaze porušení.

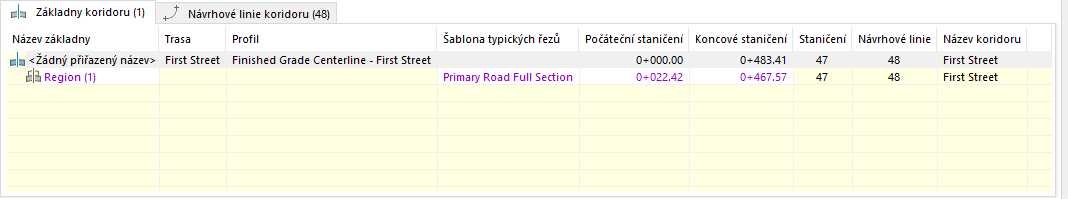

Podokno Seznam podobjektů
Podokno seznamu podobjektů obsahuje seznam, který se vyplní, když je pomocí uživatelského rozhraní vybrán objekt. Povaha každého uvedeného podobjektu bude záviset na typu vybraného objektu. Může zahrnovat věci, jako jsou například body, segmenty parcel, základny a úseky koridorů, trojúhelníky povrchů, buňky povrchů a entity tras nebo profilů. Opět platí, že parametry podobjektů, které jsou zvýrazněny na bílém pozadí, lze v aplikaci Project Explorer přímo upravit dvojitým kliknutím na zobrazenou hodnotu. Prvky podobjektů, které jsou zobrazeny červeně, označují, že existuje určité porušení návrhu. Pozastavením ukazatele myši nad jakýmkoli podobjektem zobrazíte místní nápovědu, která obsahuje další informace o povaze porušení.
Podokno Zobrazení profilu / příčného řezu
U některých kategorií objektů se v horní části okna nachází dynamické zobrazení profilu nebo příčného řezu. Tato zobrazení umožňují prohlížení vybraného objektu v profilu nebo příčném řezu bez nutnosti vykreslení zobrazení profilu / příčného řezu. Zobrazení reagují, když je vyžadována aktualizace, a obsahují řadu nástrojů, které vám pomohou lépe pochopit základní strukturu zobrazeného obsahu. Další informace naleznete v tématu Zobrazení profilu a příčného řezu.
Klávesové zkratky
Aplikace Project Explorer obsahuje klávesové zkratky, které umožňují snadnou identifikaci a vyhledání objektů a jejich částí. Mnohé z těchto nástrojů jsou k dispozici také v místní nabídce, ke které se dostanete kliknutím pravým tlačítkem na jakýkoli uvedený objekt nebo podobjekt v uživatelském rozhraní aplikace Project Explorer.
Podporované kategorie objektů
V horní části okna aplikace Project Explorer jsou na kartách kategorií objektů zobrazeny počty objektů, které v daných kategoriích existují. Aktuální rozsah podporovaných kategorií objektů aplikace Civil 3D:
- Trasy (a profily)
- Šablony typických řezů
- Podsestavy
- Koridory (včetně základen, úseků a návrhových linií koridorů)
- Skupiny bodů
- Povrchy
- Návrhové linie stavenišť
- Parcely
- Potrubní sítě (včetně stavebních objektů a potrubí)
- Tlakové sítě
- Skupiny stop příčných řezů (včetně stop příčných řezů a čar příčných řezů)
- Bloky aplikace AutoCAD
Sady objektů
Poslední kategorie objektů zobrazená v uživatelském rozhraní aplikace Project Explorer je určena pro sady objektů, které lze definovat v aplikaci Project Explorer a které slouží k řízení exportu více výkazů, tabulek, dynamických nebo statických tabulek aplikace AutoCAD a 2D výkresů aplikace AutoCAD.
